¿Cómo calcular el banco de condensadores requeridos?

I. Definición: la solución de potencia reactiva

Un banco de condensadores (a menudo llamado generador SVG Active Static VAR ) es un dispositivo crucial para optimizar las fuentes de alimentación y la eficiencia general del sistema eléctrico. Fabricado con el estricto estándar de la Comisión Electrotécnica Internacional IEC 62271 , consta de múltiples unidades de condensadores , reactores , controladores y dispositivos de protección (fusibles, interruptores de circuitos).

Su función principal? Compensación de potencia reactiva. Los bancos de condensadores almacenan energía eléctrica en un campo electrostático y la devuelven al sistema eléctrico según sea necesario. Al conectar estas unidades en paralelo con el suministro eléctrico, el banco inyecta la potencia reactiva 'líder' (KVAR). Esto contrarresta directamente la potencia reactiva 'rezagada' inherentemente dibujada por cargas inductivas (como motores y transformadores ), por lo tanto::

II. Dimensionamiento del banco del condensador: métodos de cálculo de núcleo

1. Método 1: Basado en el factor de potencia existente y objetivo (más recomendado)

Aviso: los valores del factor de potencia común son cosman ₁, que requieren conversión a tanφ₁

Parámetros requeridos:

1) P (potencia activa de carga máxima):

• Potencia activa en el bus de compensación (kW).

• Obtenido a través de: mediciones en el sitio (analizador de potencia) o estimación: capacidad del transformador (KVA) × factor de carga (por ejemplo, 1000kVA × 0.75 = 750kW)

2) cosφ ₁ (factor de potencia existente):

• Factor de potencia medido antes de la compensación.

3) C OSφ ₂ (factor de potencia objetivo):

• Factor de potencia deseado después de la compensación.

4) V (voltaje del sistema):

• Voltaje de línea a línea en el punto de instalación (por ejemplo, 380V, 6kV, 10kV).


5) K (factor de seguridad, opcional):

• Recomendado 1.1–1.3 para cubrir: (tolerancias de cálculo, crecimiento de la carga futura, degradación de capacitancia, etc.)


• Los cálculos iniciales pueden omitir ( k = 1 ).

Banco de condensadores

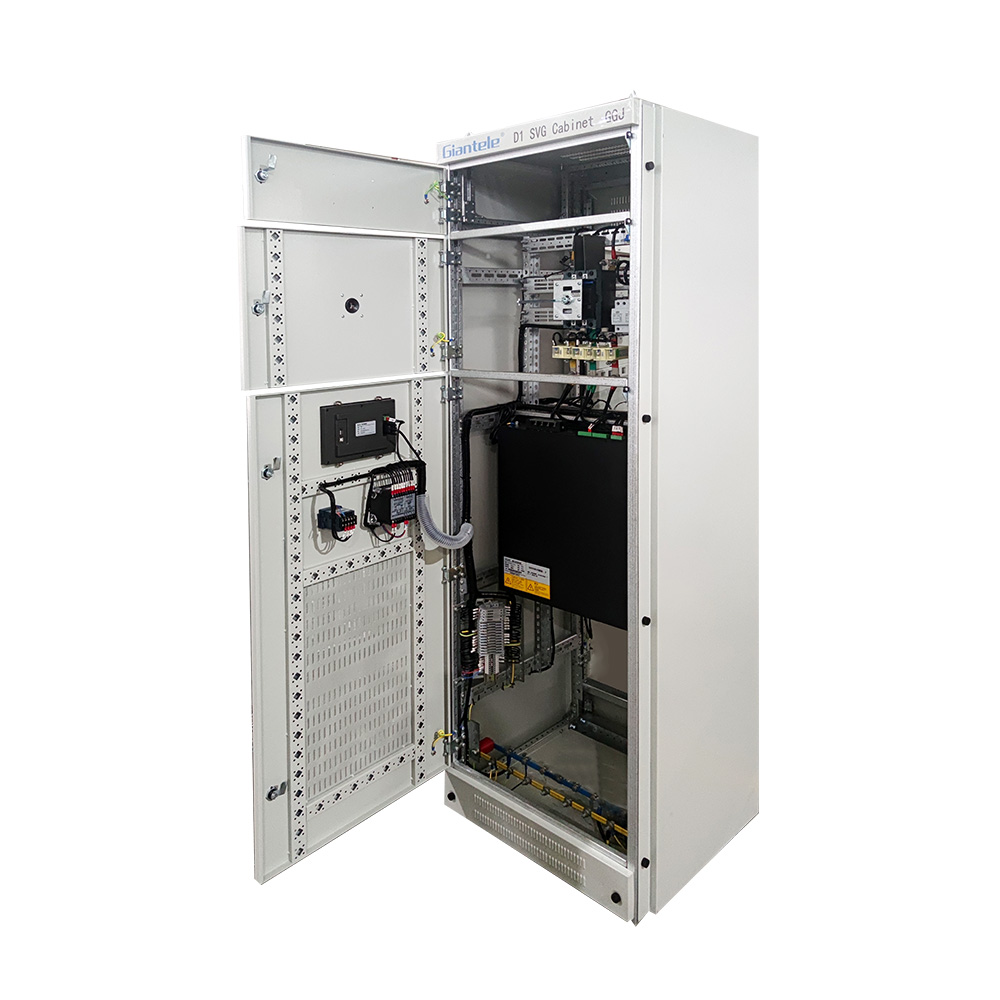

SVG Generador de var estático activo

2. Método 2: Uso de lecturas de medidores de energía (promedio a largo plazo)

Procedimiento:

1) Registro durante el período t (por ejemplo, un mes)

• Energía activa W _P (KWH)

• Energía reactiva W _Q (Kvarh)

2) Calcular el factor de potencia promedio:

3) Establezca el factor de potencia objetivo (cosφ ₂).

4) Calcular la potencia activa promedio:

5) Aplicar el método 1 fórmula con p = pavg.

3. Método 3: Estimación basada en transformadores (empírico, menos precisa)

Aviso: los valores del factor de potencia común son cos φ₁ , que requieren la conversión a Senφ₁

Parámetros requeridos:

1) S (calificación de fuente de alimentación):

• Capacidad de transformador/generador (KVA).




2) k _s (factor de carga):

• Max. Relación de carga (potencia de carga real / s), típicamente 0.6-0.9.

3) cosφ ₁ (factor de potencia existente):

• Factor de potencia medido antes de la compensación.

4) C OSφ ₂ (factor de potencia objetivo):

• Factor de potencia deseado después de la compensación.

*Reglas simplificadas del pulgar (si k _s / cos φ ₁ / cosφ ₂ desconocido): *

Iii. Conclusión

El método 1 proporciona la mayor precisión para el tamaño del banco de condensadores y se recomienda encarecidamente cuando sea factible. Los métodos 2 y 3 ofrecen alternativas para escenarios específicos, pero implican una mayor incertidumbre.

Para cualquier consulta sobre los cálculos de dimensionamiento del banco de condensadores, comuníquese con nuestro equipo de ingeniería . Nuestros expertos ofrecerán la solución de compensación óptima y más profesional para el diseño de su sistema eléctrico.
