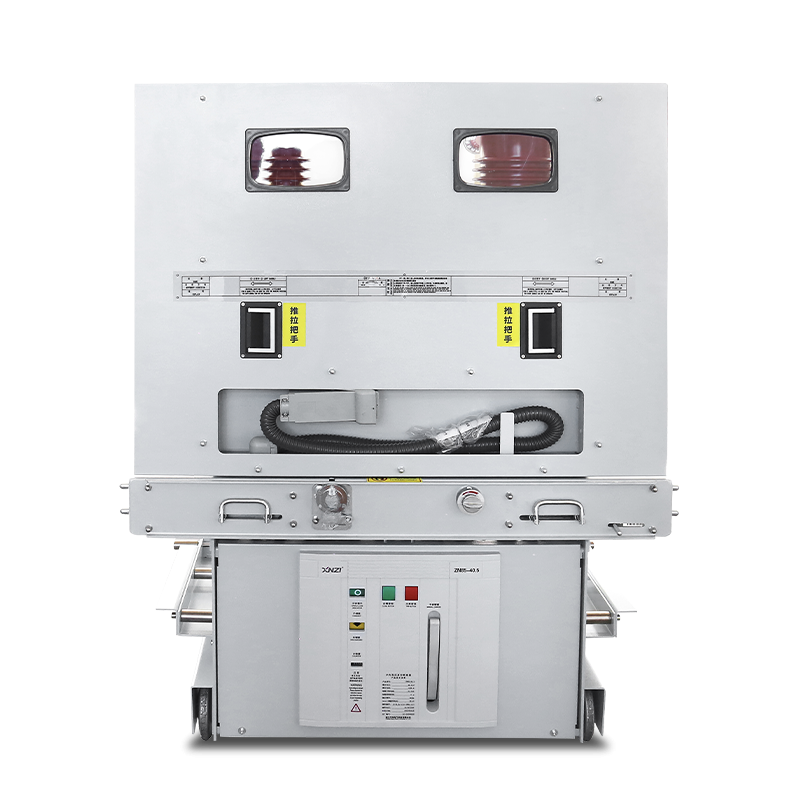

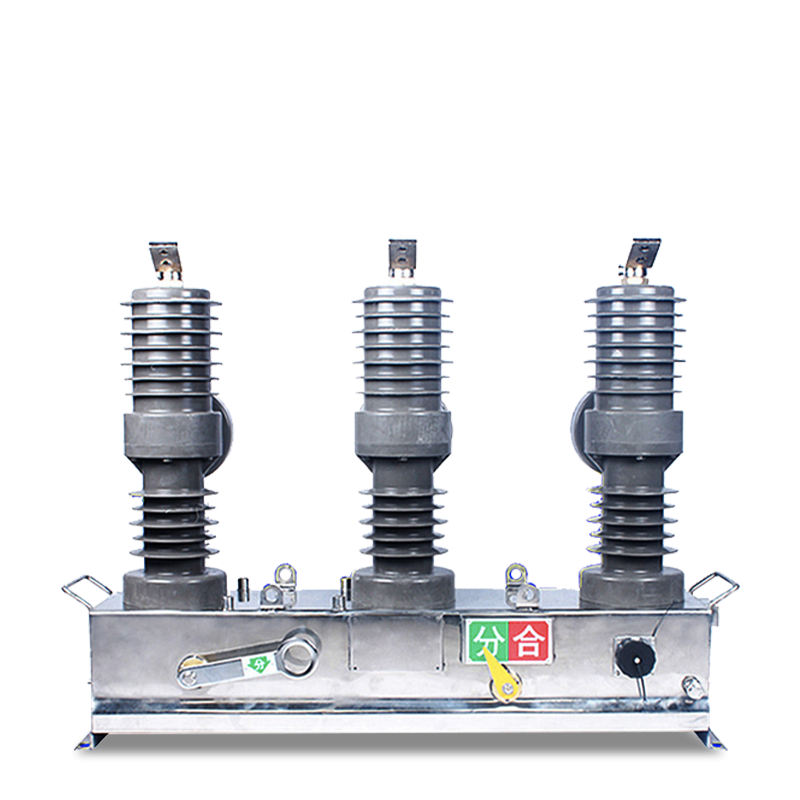

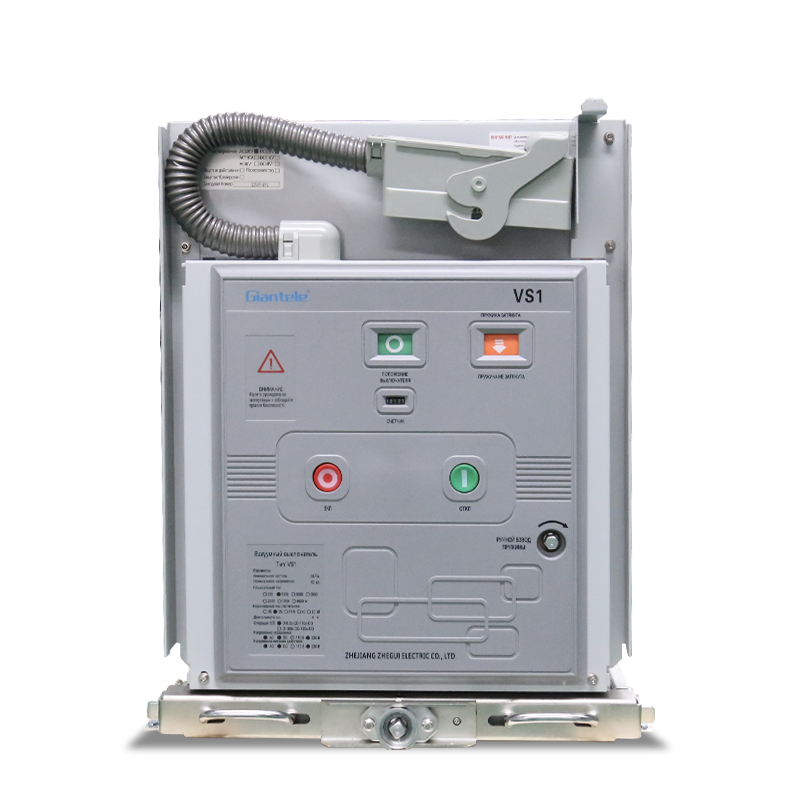

Introducción al disyuntor de vacío

Los disyuntores de vacío utilizan un método único para extinguir arcos eléctricos separando los contactos en el vacío. Este proceso aprovecha las altas propiedades de aislamiento inherentes del vacío para apagar rápidamente el arco. Cuando la corriente eléctrica llega a cero, el arco se disipa naturalmente, restableciendo la barrera de aislamiento e impidiendo efectivamente el reencendido del arco. Este mecanismo eficiente es clave para su alta confiabilidad y rendimiento en la gestión de circuitos de alto voltaje.

1.El rendimiento y la aplicabilidad de los disyuntores de vacío se definen principalmente por los siguientes parámetros técnicos clave:
Voltaje nominal: el nivel de voltaje máximo que el interruptor puede manejar de manera segura, generalmente en kilovoltios (kV).

2.Corriente nominal: la corriente más alta que el interruptor puede transportar continuamente en condiciones estándar, generalmente en amperios (A).

3.Capacidad de ruptura: también conocida como capacidad de interrupción, es la corriente de falla máxima que el disyuntor puede interrumpir de manera segura, medida en kiloamperios (kA). Este parámetro es vital para evaluar la capacidad del interruptor.

4.Vida mecánica: la cantidad de operaciones que el martillo puede realizar sin un mantenimiento significativo.

5.Vida eléctrica: el número de ciclos operativos (apertura y cierre) que el interruptor puede lograr en condiciones definidas.

6.Nivel de aislamiento: Implica la resistencia del aislamiento fase a tierra y fase a fase, generalmente evaluada mediante pruebas dieléctricas, para garantizar la seguridad operativa en escenarios de alto voltaje.

7.Tiempo de operación: La duración desde la activación del disyuntor hasta la desconexión total del circuito, crucial para la protección y estabilidad del sistema.

8.Tiempo de Recierre: El intervalo de tiempo entre la apertura del interruptor y el posterior recierre, significativo para sistemas con mecanismos de recierre automático.

Seleccionar el disyuntor de vacío adecuado para su sistema de energía implica una cuidadosa consideración de varios factores clave. Comience con el nivel de voltaje del sistema para garantizar la compatibilidad con el voltaje nominal del disyuntor. A continuación, evalúe la corriente de carga máxima del sistema para elegir un disyuntor que pueda manejar esta capacidad. La capacidad de ruptura del martillo también es crucial; debe ser capaz de interrumpir de forma segura la corriente máxima potencial de cortocircuito del sistema. Además, tenga en cuenta la frecuencia de operación para determinar la vida mecánica y eléctrica necesaria para una confiabilidad a largo plazo. Elija el modo operativo (manual, eléctrico o remoto) y el tipo de instalación (fija o extraíble) que mejor se adapte a su aplicación. Las condiciones ambientales como la temperatura, la humedad y la altitud también desempeñan un papel importante a la hora de garantizar la estabilidad operativa del interruptor. Opte por productos que cumplan con los estándares internacionales y regionales. Por último, evalúe el soporte técnico, la calidad del producto y la rentabilidad del proveedor para encontrar el disyuntor de vacío que mejor satisfaga las necesidades de su sistema de energía.

El mantenimiento y escrutinio de los disyuntores de vacío giran predominantemente en torno a mantener la limpieza dentro y fuera del disyuntor, verificar que las operaciones mecánicas estén funcionando correctamente, evaluar periódicamente el nivel de vacío dentro de la cámara de vacío y examinar y mantener el sistema de control. Dada la naturaleza única de los disyuntores de vacío, la cámara de vacío, una vez sellada, es inaccesible para la inspección del usuario. En consecuencia, la evaluación de la cámara de vacío se basa en métodos indirectos como las mediciones de la resistencia de aislamiento y la observación de la extinción del arco durante la operación del interruptor.
