I. Introducción: Definición de la infraestructura de energía crítica

La tabla de interruptores cubiertas de metal representa un pináculo del diseño de seguridad e ingeniería dentro de los sistemas de observación de interruptores de voltaje medio, que generalmente funciona a niveles de voltaje que varían de 3.3kV a 36kV.

Caracterizado por su robusto recinto metálico y arquitectura compartimentada, este tipo de aparemetios se diseña específicamente para aplicaciones que exigen la máxima seguridad del personal, confiabilidad operativa y facilidad de mantenimiento.

Es la piedra angular de la distribución de la fuente de alimentación en entornos donde la falla del sistema o el tiempo de inactividad extendido conlleva consecuencias significativas. Esto hace que la tabla de conmutación cubierta de metal sea una solución indispensable para infraestructura crítica y aplicaciones industriales exigentes.

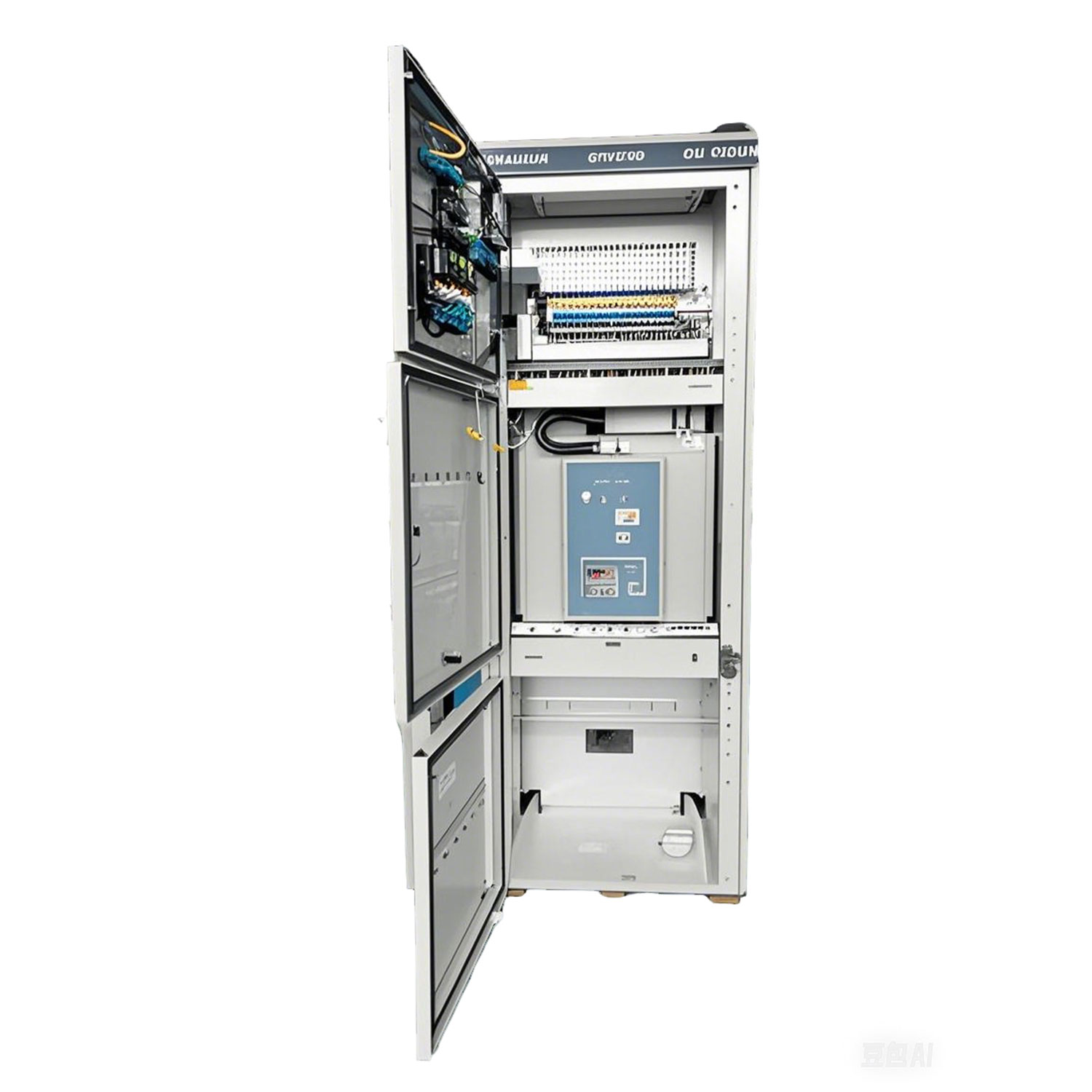

Agua de interruptores adjuntos de metal

Agua de interruptores adjuntos de metal

Agua de interruptores adjuntos de metal

II. Características de diseño clave: Ingeniería para la seguridad y la capacidad de servicio

La superioridad de la aparamenta revestida de metal radica en sus principios de diseño fundamentales:

1. compartimentación rígida:

Los componentes internos se segregan en compartimentos aislados separados con barreras metálicas robustas o persianas resistentes a la llama. Esto generalmente incluye:

• Compartimento del interruptor de circuito

• Compartimento del autobús principal

• Compartimento de terminación de cable / conexión primaria

• Instrumento de bajo voltaje y compartimento de control ( a menudo integrado dentro del panel eléctrico ** de bajo voltaje **)

• Compartimento del transformador de voltaje

• Este aislamiento evita que las fallas en una sección (como un flash de arco) se propague a otros, protegiendo el equipo y el personal, una característica de seguridad central..

2. Diseño de interruptores de circuito:

El corazón del sistema SwitchGear , el interruptor de circuito principal, está montado en un camión extraíble. Esto permite funciones cruciales:

• Posición de conexión: totalmente comprometido para el funcionamiento normal para distribuir electricidad.

• Posición de la prueba: parcialmente retirado; Los principales primaria interruptores de desconexión se abren, pero las conexiones de control secundarias mantenidas. Permite pruebas seguras de circuitos de control de interruptores mientras el bus principal está energizado.

• Desconecte/retiró la posición: completamente retirado de la carcasa de la carcasa de metal para inspección, mantenimiento o reemplazo sin requerir que todo el bus o la alineación de la tabla de interruptores se desenergizaran. Esto minimiza drásticamente el tiempo de inactividad.

3. Sistema integral de conexión a tierra:

Esencial para las características de seguridad del personal , Incorpora el interruptor cubierto de metal :

• Interruptores de conexión a tierra primarios / interruptores de desconexión: puntos de conexión a tierra visibles a los cables y secciones de descarga antes del acceso.

• Grounding secundario: conexión a tierra efectiva de la estructura y elementos extraíbles.

• Bus terrestre: bus terrestre continuo y de alta capacidad que atraviesa la alineación.

4. Construcción robusta:

• Recinto: marco y paneles de acero de servicio pesado, a menudo con recubrimientos resistentes a la corrosión adecuados para entornos industriales.

• Resistencia de arco: muchos diseños se ajustan a rigurosos estándares de resistencia de arco (como IEEE C37.20.7 o IEC 62271-200). Esta ingeniería dirige la inmensa energía y el plasma de un arco interno lejos del personal a través de conductos controlados o respiraderos de alivio de presión, dispositivos de protección clave.

• 'Dead Front ': los componentes primarios en vivo están completamente blindados, evitando el contacto accidental durante la operación normal, una característica de seguridad fundamental.

Iii. Ventajas: Por qué se distingue el morteo de metal

La elección de la aparemadura cubierta de metal ofrece beneficios significativos sobre otros tipos de topes de interruptores a voltaje medio:

1. Seguridad del personal inigualable: la compartimentación, las secciones fundables, la construcción resistente al arco, el diseño del frente muerto y los dispositivos de protección integrados se combinan para proporcionar el más alto nivel posible de protección para el personal operativo y de mantenimiento contra los riesgos de flash de descargas eléctricas y de arco.

2. Confiabilidad y tiempo de inútil mejorado: el robusto recinto de metal protege el equipo eléctrico interno sensible de los factores ambientales (polvo, humedad, fluctuaciones de temperatura) y el impacto físico. La segregación también evita que las fallas de un solo componente en cascada.

3. Tiempo de inactividad operacional reducido: la función de interruptor de extracción es clave. Los interruptores defectuosos o mantenidos se pueden intercambiar rápidamente sin cerrar toda la sección de distribución alimentada por el autobús principal, asegurando la fuente de alimentación continua . Las pruebas de interruptores a menudo se pueden realizar mientras el autobús permanece en vivo.

4. Eficiencia de mantenimiento optimizada: la compartimentación clara permite el mantenimiento dirigido. Putters de seguridad, posiciones de prueba y puntos de inspección visual Procedimientos de transmisión y mejora la seguridad durante el servicio del sistema de apartamento.

5. Valor y flexibilidad a largo plazo: el recinto de metal duradero y la construcción aseguran la longevidad. Además, el diseño a menudo modular facilita las expansiones del sistema más fáciles o las modificaciones de soluciones personalizadas en comparación con los diseños fijos más antiguos.

IV. Aplicaciones críticas: donde es esencial el revestimiento de metal

La punzada de metal vestida de metal es la opción preferida para aplicaciones de distribución de energía de misión crítica y exigente donde la fuente de alimentación confiable es primordial, incluyendo:

• Potencias industriales: plantas de fabricación, instalaciones automotrices, plantas químicas, refinerías, pulpa y molinos de papel, fábricas de acero - Aplicaciones industriales clave.

• Infraestructura crítica: centros de datos (para distribuir de manera confiable la electricidad ), centros de telecomunicaciones, hospitales, aeropuertos, instalaciones de tratamiento de agua, edificios gubernamentales.

• Generación y distribución de energía: centrales eléctricas (convencionales y renovables), subestaciones (utilidad e industriales), puntos de interconexión de generación distribuida.

• Grandes complejos comerciales: edificios de gran altura, centros comerciales, campus universitarios, que requieren equipos eléctricos robustos.

• Entornos duros: operaciones mineras, plataformas en alta mar, instalaciones de producción de petróleo y gas que requieren protección robusta de metal , una aplicación específica que exige las características de seguridad más altas.

V. Normas y certificaciones: el marco de la calidad

El diseño y la fabricación de la tabla de interruptores cubiertas de metal se adhieren a los estrictos estándares internacionales y regionales para la aparemadura eléctrica , asegurando el rendimiento, la seguridad y la interoperabilidad. Los estándares clave incluyen:

• International (IEC): serie IEC 62271 ( Switchgar de alto voltaje y control de control), particularmente IEC 62271-200 ( Agua de interruptores con metal con metal y control de control para voltajes nacionales superiores a 1 kV y hasta 52 kV). IEC 61439 (Conjuntos de interruptores de bajo voltaje y control de control: relevantes para el panel eléctrico de control ).

• América del Norte (ANSI/IEEE/UL):

• ANSI/IEEE C37.20.2 (Estándar para la carga de interruptores de cubículo cubierto de metal y de tipo estacionamiento ).

• IEEE C37.20.7 (Guía para probar la tabla de interruptores con metal de voltaje medio para fallas de arco interno, crucial para validar las características de seguridad ).

• UL 1558 (Estándar para el interruptor de interruptores de interruptores de alimentación de bajo voltaje cubierto de metal -para secciones de control del VI).

• Verificación independiente: los fabricantes de buena reputación sujetan sus diseños de sistemas de azar de cambio a pruebas de tipo rigurosas de laboratorios independientes para validar el cumplimiento de estos estándares, particularmente para la resistencia de cortocircuito (un aspecto de protección de circuito clave ), rendimiento dieléctrico y resistencia al arco.

VI. Consideraciones clave antes de la compra

La selección de la derecho aparejo de metal vestido de metal requiere una evaluación cuidadosa para su aplicación específica :

1. Parámetros eléctricos: definir el voltaje del sistema, la clasificación de corriente continua, la corriente de soporte de cortocircuito (KA IC) y las clasificaciones de interrupción necesarias para una protección de circuito efectiva.

2. Requisito resistente a ARC: ¿La resistencia de arco (y a qué nivel - IEEE Clase 1 o 2, IEC IAC AFLR) exige para la aplicación? Esto afecta significativamente el diseño, el costo y las características de seguridad inherentes..

3. Entorno de aplicación: ¿instalación interior o exterior? Rango de temperatura ambiente, niveles de humedad, presencia de polvo, atmósferas corrosivas, requisitos sísmicos y altitud afectan las especificaciones para el recinto metálico y el equipo eléctrico interno.

4. Espacio físico y diseño: dimensiones de la alineación de la tabla de interruptores , espacios libres requeridos para el funcionamiento y mantenimiento, métodos de entrada de cable (arriba/abajo/trasero).

5. Integración de protección e control: especifique los dispositivos de protección requeridos y la protección de retransmisión (electromecánicos, basados ​​en microprocesador), protocolos SCADA/comunicación (IEC 61850, Modbus), necesidades de medición y niveles de automatización dentro del panel de control Electrical.

6. Expansión futura: considere el crecimiento potencial de la carga y la facilidad de agregar células de interruptores futuras a la alineación, un factor clave en un sistema de aparejo flexible.

7. Selección del fabricante: priorice a los fabricantes con una oferta robusta de SwitchGear que incluye:

• Experiencia en diseño y fabricación de apartamentos cubiertos de metal .

• Control de calidad estricto e instalaciones de prueba interna.

• Certificaciones relevantes (ISO 9001, ISO 14001, etc.).

• Documentación integral y soporte técnico.

• Disponibilidad de repuestos y redes de servicio para este equipo eléctrico crítico.

Vii. Conclusión: la base de la distribución segura de energía

La tabla de interruptores cubiertas de metal sigue siendo el estándar de oro para la distribución de energía de voltaje medio donde la seguridad, la confiabilidad y la eficiencia operativa no son negociables. Su compartimentación de modificación meticulosamente diseñada dentro de un sólido recinto de metal, junto con los beneficios prácticos del diseño del interruptor de circuito y los dispositivos de protección integrados, proporciona un nivel de seguridad y capacidad de servicio sin igual por otras configuraciones.

Al cumplir con los rigurosos estándares internacionales y ofrecer una protección robusta contra los riesgos eléctricos, la aparemadura cubierta de metal forma la columna vertebral crítica de los sistemas de suministro de energía en aplicaciones e infraestructura industriales vitales en todo el mundo. A medida que las demandas de energía crecen y los avances de digitalización, la tecnología revestida de metal continúa evolucionando, integrando el monitoreo y el control inteligentes para satisfacer las necesidades de las redes modernas y resistentes de la aparejo eléctrico.
