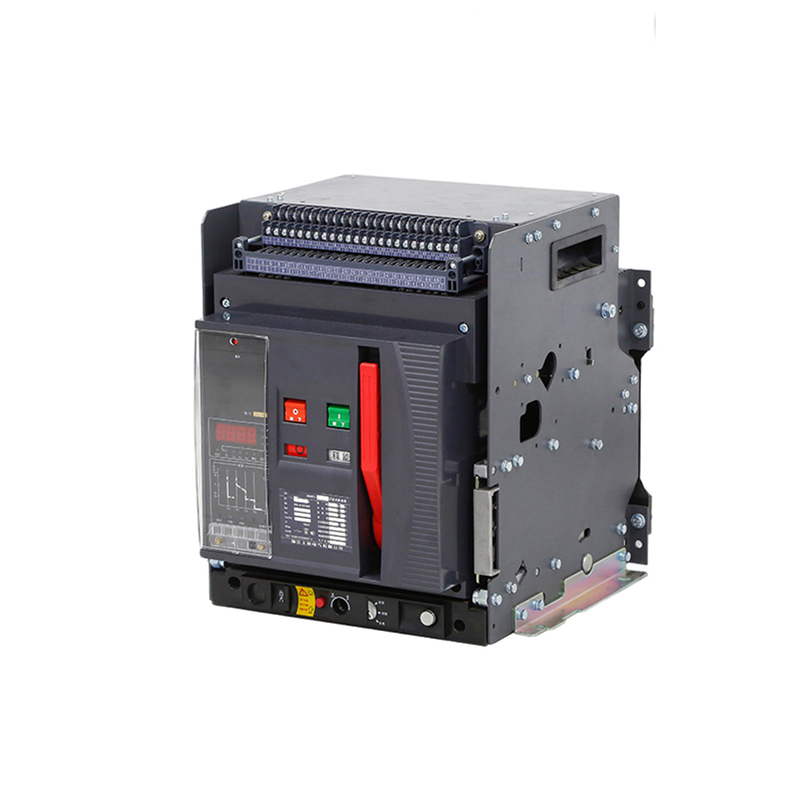

Disyuntor de aire GTW1

El disyuntor de aire GTW1 está diseñado para mejorar la seguridad y confiabilidad de los sistemas eléctricos. Se utiliza comúnmente en entornos de infraestructura industrial, comercial y pública, mitigando eficazmente los riesgos asociados con fallas eléctricas. Su diseño compacto y capacidades robustas se alinean con los estándares internacionales, lo que lo hace adecuado para una variedad de entornos eléctricos desafiantes.

Cantidad:
Corriente nominal:	630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
GTW1
Marca del producto:
Giantele
Voltaje nominal:
400/690V
Corriente nominal:
630/800/1000/1250/1600/2000/2500/2900/3200/3600/4000/5000/6300A
Frecuencia nominal:
50Hz/60Hz
Fase:
3/4

Descripción general

Características del producto

Alta capacidad de corriente

Disponible en varias opciones de corriente nominal, con una capacidad máxima de hasta 6300 A, que se adapta a diversos requisitos de carga.

Protección Integral

Ofrece múltiples funciones de protección, incluida protección contra sobrecargas, cortocircuitos y fugas, lo que garantiza la seguridad tanto del equipo como del personal.

Sistema de monitoreo inteligente

Equipado con módulos de monitoreo avanzados que rastrean continuamente los parámetros eléctricos, con alarmas de falla y capacidades de control remoto para una mejor gestión.

Tecnología de disparo rápido

Utiliza tecnologías eficientes de protección electromagnética y térmica para desconectar rápidamente los circuitos, minimizando los daños causados por fallas eléctricas.

Diseño modular

Admite configuraciones flexibles basadas en las necesidades del usuario, lo que facilita la expansión y el mantenimiento para diversas aplicaciones.

Durabilidad y confiabilidad

Construido con materiales de alta calidad y procesos de fabricación avanzados, ofreciendo una excelente resistencia al estrés ambiental.

Opciones de instalación flexibles

Puede instalarse en diversos entornos, como armarios de distribución o armarios, adaptándose a diferentes distribuciones espaciales y simplificando el mantenimiento.

Cumplimiento internacional

Cumple con múltiples estándares internacionales, garantizando la calidad y seguridad del producto, brindando a los usuarios una garantía confiable.

Diseño energéticamente eficiente

Diseñado para reducir el consumo de energía, alineándose con las tendencias actuales en conservación y sostenibilidad de la energía.

Parámetros técnicos del equipo principal.

Medidor de amperios de disyuntor nominal, como se muestra en la tabla.

Corriente nominal de grado de carcasa InmA	Corriente nominal InA
2000	630/800/1000/1250/1600/2000
3200	2000/2500/2900/ 3200
4000	3200/3600/4000
6300	4000/5000/6300

Disyuntores de capacidad nominal de corte en cortocircuito y corriente soportada de corta duración, disyuntores que forman arcos. Distancia como 'cero' (es decir, fuera del disyuntor sin vuelo ni arco), como se muestra en la tabla.

Grado de carcasa Corriente nominal Inm A		2000	3200	4000	6300
Poder nominal de corte en cortocircuito limitado Icu O-CO (KA)	400V	80	100	100	120
	690V	50	65	65	85
Poder nominal de cierre en cortocircuito (KA) NX Icu/cosO	400V	176/0,2	220/0,2	220/0,2	264/0,2
Poder nominal de cierre en cortocircuito (KA) NX Icu/cosO	690V	105/0,25	143/0,2	143/0,2	187/0,2
Poder nominal de corte en cortocircuito Ics O-CO-CO (KA)	400V	50	65	65	100
Poder nominal de corte en cortocircuito Ics O-CO-CO (KA)	690V	40	65	65	75
Corriente nominal soportada de corta duración lewv 1S retardo 0,4s,O-CO (KA)	400V	50	65	65/80(MCR)	85/100(MCR)
	690V	40	50	50/65(MCR)	65/75(MCR)
Nota: la capacidad de rotura de línea es la misma.

Disyuntor. La potencia máxima de disipación es de 360 W. Corriente continua nominal del disyuntor en diferentes temperaturas ambiente, como se muestra en la tabla.

Temperatura ambiente GTW1	630A	800A	1000A	1250A	1600A	2000A
40	630A	800A	1000A	1250A	1600A	2000A
50	630A	800A	1000A	1250A	1550A	1900A
60	630A	800A	1000A	1250A	1550A	1800A
Nota: 2500A y superiores tienen un factor de reducción de capacidad de 0,9, 6300A y 4000A no entran.

Tenía controlador de corriente inteligente y función protectora de características de protección contra sobrecorriente.

Configuración Ir de controladores (I/In) y error, como se muestra en la tabla.

Mucho retraso	Retraso corto		Instantáneo		falla a tierra
Ir1	Ir2	Errores	Ir3	Errores	ir4		Errores
(0,4-1)En	(0,4-15)En	±10%	En-50KA(Inm=2000A) En-75K(Inm=3200-4000A) En-100KA(Inm=6300A)	±150%	Inm=2000-4000A(0,2-0,8) En máximo 1200A	Inm=6300(0,2~1,0)In	±10%
Nota: cuando ambas protecciones (requeridas) son tres, el valor de configuración no se puede cruzar.

Características de protección contra sobrecorriente de tiempo inverso de retardo I2Ti = (1.5Iri 'U (1.05-0.2) Ir 1 El tiempo se muestra en la tabla, un error de tiempo de ± 15%Nota: Tl-Tiempo largo 1.5Irl todo el tiempo, Tl retardo largo Tiempo, como se muestra en la tabla.

1.05Irl	1.3Irl	Tiempo de fraguado de 1,5 Irl s	15	30	60	120	240	480
>2H no funciona	<1H no funciona	2.0Irl time s	84	16.9	33.7	67.5	135	270

Características de protección contra sobrecorriente de retardo corto Protección contra sobrecorriente de retardo corto para establecer límites de tiempo, si la expansión es baja para tiempo inverso, su característica: I2Ts=(8Lr) 2Ts,Ts, diseñado para tiempo de retardo general cuando Vhf >8Lrl, convierte automáticamente Característica de tiempo, característica de tiempo como se muestra en la tabla.

El error de tiempo es ± 15%
