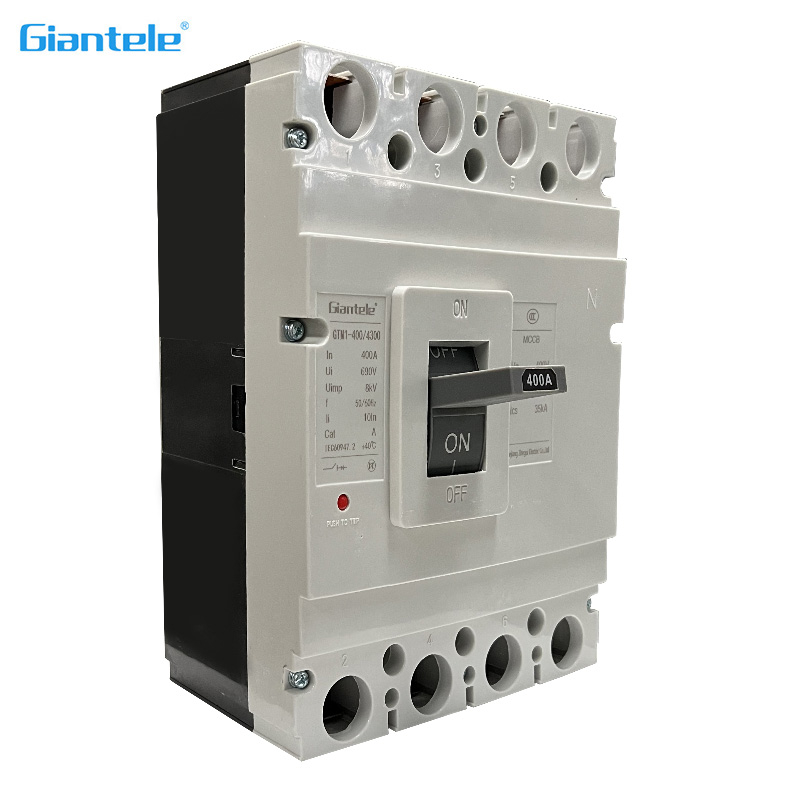

Disyuntor de caja moldeada 2P 3P 4P serie M1

El disyuntor de caja moldeada serie M1 es adecuado para conversión ocasional y arranque de motor (lnms 630A trpe y menos) bajo el circuito de CA 50 Hz/60 Hz, voltaje de aislamiento nominal de 690 V (500 V para GMLM1-63), voltaje operativo nominal de 400 V y menos. y corriente nominal a 1250A.

Instalación: Vertical/Horizontal

Cumple con los estándares IEC 60947-2 y GB14048.2

Cantidad:
Corriente nominal:	63A 630A 1250A
Fase:	3
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
M1
Marca del producto:
Giantele
Voltaje nominal:
CA400/690V
Corriente nominal:
Hasta 800A
Frecuencia nominal:
50/60hz
Moq:
1 Uds.
Estándar:
CEI GB
Nombre del producto:
MCCB M1

Descripción general

El disyuntor de caja moldeada (MCCB) GTM1 es la cúspide de la tecnología de protección eléctrica diseñada para sistemas de distribución de bajo voltaje. Diseñado para cortar rápidamente corrientes anormales, protege contra sobrecargas y cortocircuitos, protegiendo así las infraestructuras eléctricas. Revestido en plástico resistente y equipado con un mecanismo de interrupción de circuito de última generación, el MCCB GTM1 está dedicado a brindar una seguridad incomparable. Es un activo indispensable en una variedad de entornos, incluidos entornos industriales, comerciales y residenciales, que garantiza la integridad y seguridad eléctrica.

Características del producto

Capacidad de interrupción excepcional: Con la capacidad de abordar rápidamente corrientes de cortocircuito significativas, actúa rápidamente para desconectar circuitos, evitando posibles incendios eléctricos y protegiendo los equipos contra daños.
Sensibilidad de precisión: Con capacidades superiores de detección de sobrecargas y cortocircuitos, identifica rápidamente irregularidades en la corriente, reduciendo así significativamente la probabilidad de accidentes eléctricos.
Operación fácil de usar: Diseñado pensando en el usuario, ofrece modos de operación tanto manual como automático, brindando adaptabilidad y facilidad de uso para satisfacer diversas necesidades.
Configuración modular: Su diseño modular agiliza el proceso de personalización, permitiendo una fácil selección y disposición basada en requisitos de circuito específicos, facilitando así una instalación y mantenimiento sin esfuerzo.
Construido para durar: Construido con materiales de primera calidad y utilizando técnicas de vanguardia, promete un rendimiento constante y confiable, incluso en condiciones adversas.
Sostenibilidad en mente: Al incorporar materiales ecológicos en su producción, no solo garantiza la seguridad sino que también se alinea con los estándares contemporáneos de conservación del medio ambiente.
Aplicaciones versátiles: Compatible con una variedad de especificaciones de voltaje y corriente, atiende a diversas aplicaciones, desde hogares residenciales y centros comerciales hasta sitios industriales, y ofrece una protección eléctrica constante.

Datos técnicos

Tipo	Corriente nominal (A)	Polo	Tasa de voltaje aislante (V)	Tensión de funcionamiento nominal (V)	Distancia de arco (mm)	Capacidad máxima de corte en cortocircuito (kA)	Capacidad de corte de cortocircuito de servicio (kA)	Operación actuación		Categoría de utilización
								Carga	Descargar
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3,4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80.100.125		800V		0(≤50)	35	22
GTM1-125M					0(≤50)	50	35
GTM1-250L	100.125.160, 180.200.225				≤50	35	22	1000	7000
GTM1-250M					≤50	50	35
GTM1-400L	225.250.315, 350.400				≤50	50	35	1000	4000
GTM1-400M					≤100	65	42
GTM1-630L	400 500 600				≤100	50	35
GTM1-630M					≤100	65	42
GTM1-800M	630.700.800				≤100	75	50
GTM1-1250M	1000,1250				≤100 ≤100	100 150	65 80
GTM1-1600M	1600

Nota: 6A sin protección térmica

El polo N del disyuntor de cuatro polos está situado en el lado derecho del producto y tiene cuatro tipos:

Tipo A: Sin disparador de corriente en el polo N que hace todo el tiempo, sin cerrar y abrir con los otros tres polos..

Tipo B: Sin disparador de corriente en el polo N que cierra y abre con los demás polos.

Tipo C: Con disparador de corriente que cierra y abre con los otros tres polos.

Tipo D: Con desenganche de corriente que hace que todo el tiempo no cierre y abra con los otros tres polos.

Característica de protección

La liberación termodinámica de un disyuntor proporciona la característica de retardo de tiempo inverso, mientras que la liberación magnética es la operación instantánea como se muestra en la tabla 2 (disyuntor de distribución) y la tabla 3 (disyuntor de protección del motor).

Corriente nominal de liberación (A)	Liberación termodinámica (temperatura ambiente tierra +40°℃ marino +45°C )		Corriente de funcionamiento del disparador magnético (A)
Corriente nominal de liberación (A)	1,05 pulgadas (estado frío) Tiempo inoperativo(h)	1,30 pulgadas (estado de calor) Tiempo operativo (h)	Corriente de funcionamiento del disparador magnético (A)
10 ≤En ≤ 63	≥1	<1	10 pulgadas ±20%
63 ≤En ≤ 100	>2	<2	10 pulgadas ±20%
100 ≤En ≤ 800	≥2	<2	5 pulgadas ±20% 10 pulgadas ±20%

Corriente nominal de liberación (A)	Liberación termodinámica (temperatura ambiente tierra +40°℃ marino +45°C )				Corriente de funcionamiento del disparador magnético (A)
	1,0 ln (estado frío) tiempo sin disparo (h)	Tiempo de viaje de 1,20 ln (estado de calor) (h)	Tiempo de viaje de 1,50 ln (estado de calor) (m)	Tiempo(s) de viaje de 7,2 pulgadas (estado frío)
10 ≤En ≤ 250	≥2	<2	≤4	4	12 pulgadas ±20%
250 ≤En ≤ 630			≤8	6

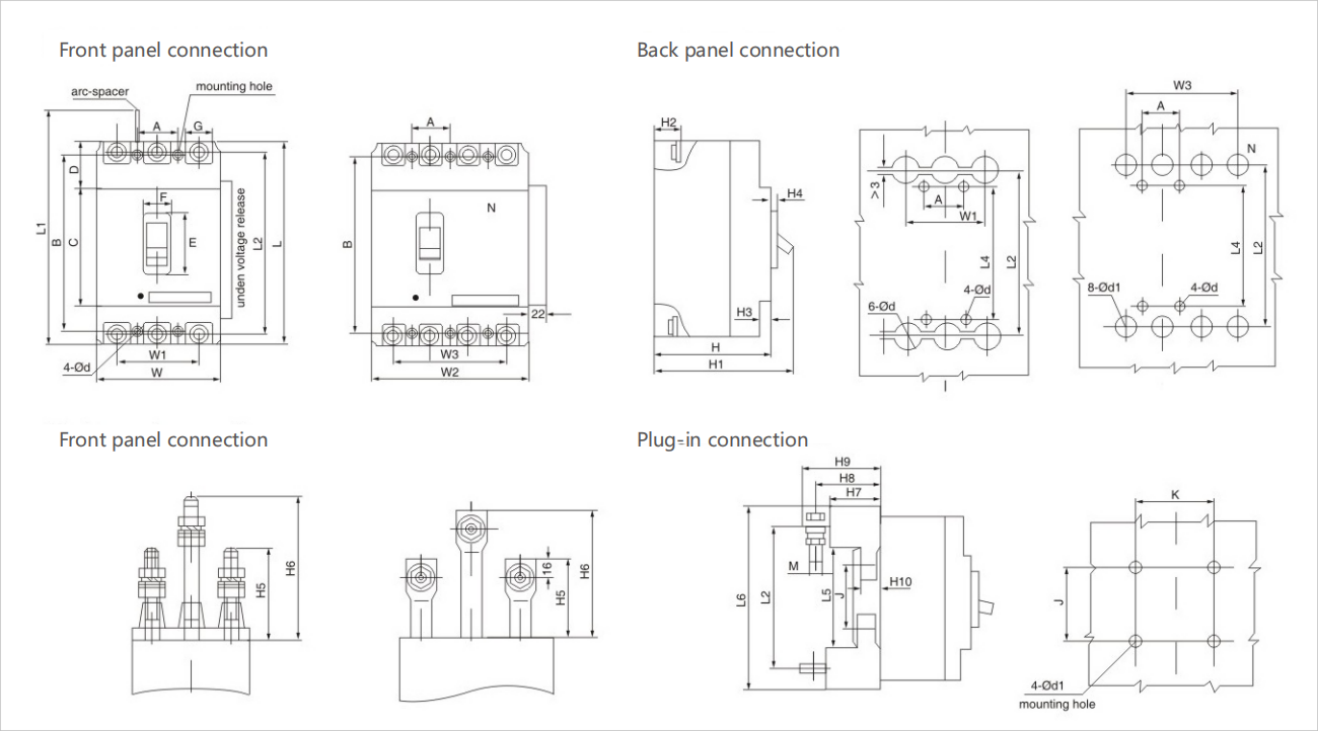

Dimensiones de contorno e instalación (mm)

Tipo	Dimensiones del contorno (mm)																																Dimensiones de instalación
	Conexión del panel frontal																	Conexión del panel trasero					Conexión enchufable										Dimensiones de instalación
	W	W1	L	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	SOBREDOSIS	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Sobredosis
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
