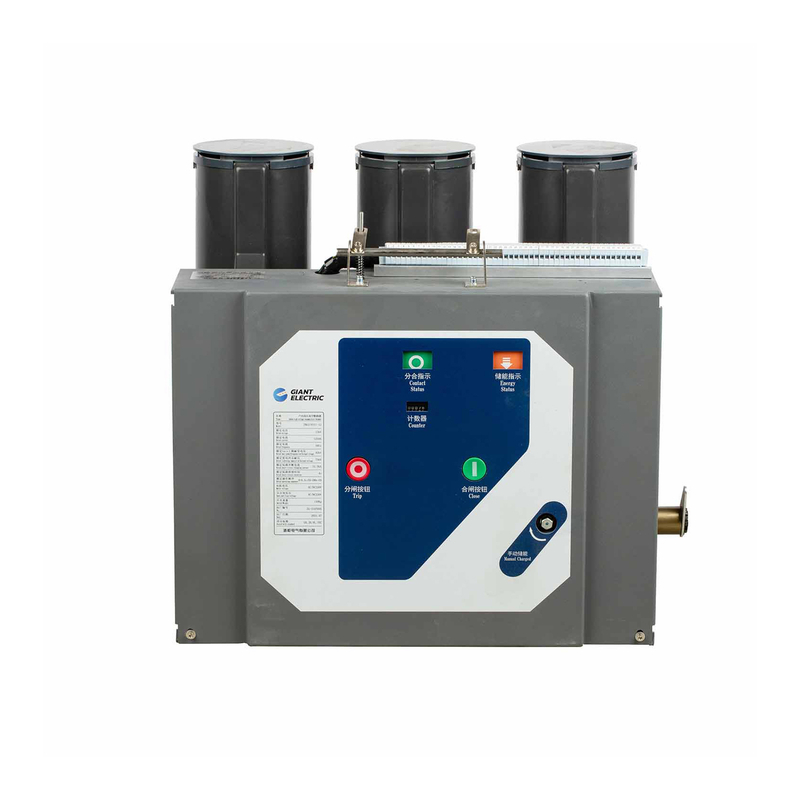

Disyuntor trifásico del vacío de 11kV del voltaje medio eléctrico VS1

Fase: Tres



Certificado: ISO CCC IEC



Tipo: sello fijo, imán permanente, sello lateral, polo



Vida mecánica: 20000 veces.

Voltaje nominal:
Corriente nominal:
Frecuencia nominal:
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Vs1 (zn63)

  • Zhegui Electric

  • hasta 12kv

  • 50 / 60Hz

  • 1 pieza

  • Ofrecido

  • Hasta 2500a

1

Visión general

El interruptor de vacío de alto voltaje de alto voltaje VS1-12 (ZN63A) es un conmutador de interruptores de alto voltaje de alto voltaje de CA de 50 Hz trifásico con voltaje nominal de 7.2-12KV. El interruptor de circuito cumple con los requisitos de la Norma Nacional de China GB1984-2003 \"AC High Voltage Circuit High Voltage, JB38555-1996 \" 3.6 ~ 40.5 kV CA de alta voltaje de alta voltaje de CA \", D1403-91 \" 10-35 KV Interior de alta tensión de voltaje interruptor de vacío Ordenar condiciones técnicas \"y IEC60694 relevante. Normas IEC62271-100, y tiene una función de enclavamiento confiable.

El disyuntor de vacío de alto voltaje de alto voltaje VS1-12 (ZN63A) se puede operar con frecuencia y tiene la capacidad de la ruptura múltiple y el recierre rápido.

VS1-12 (ZN63A) El interruptor de vacío de alto voltaje de alto voltaje está diseñado como una estructura separada delantera y trasera, que se puede usar como una unidad de instalación fija o como una pasta de mano separada con un automóvil de chasis.


11

Conditones de trabajo

Temperatura 1.Aambient: - 15ºC-40ºC (promedio diario ≤35ºC)

2. Humedad ambiental: Humedad relativa promedio diaria S95%

3. Muchísima humedad media relativa ≤90%

4.titud: ≤1000m

5.Utilice el entorno: No hay goteo, fuego, explosión, contaminación grave, corrosión química y vibración violenta

6. Intensidad sísisica: ≤8 grado

7. Si el cliente se desvía de las condiciones de uso normal, pueden negociar con el fabricante para la fabricación.

Tipos de significado

Z

N

63A

-

12

/

()

-

()

circuito de vacío

interruptor automático

Interior

Código de diseño

(\"A \" para ser tipable)

Voltaje nominal

(kv)

Corriente nominal

(kv)

Cortocircuito nominal

rompiendo corriente

(kv)








Contacto de cobre ciruela

Tiene las ventajas de la resistencia al arco y la estabilidad térmica, etc.

主主 -05

Aislamiento Fust

Moldeo integrado de resina epoxi, tubo de aislamiento con falda interior y refuerzo para mejorar el nivel de aislamiento y la estabilidad dinámica de la capacidad actual

浙柜 电气 有限 公司 产品 图 (46)

Nuevo mecanismo de operación

Real Dare para mostrar, la organización, las inserciones de la aviación eligen estrictamente el nuevo auténtico, se negó a renovar

Vs1- 侧装 2 (2)

SDSADA 我 是 你 爹 SDASDVentana visual

La posición de contacto específica del producto es solo la ventana para evitar la erróneamente utilizando contacto confiable es solo el estado de la ventana de un vistazo

浙柜 电气 有限 公司 产品 图 (44)

Detalles de TuoE del vacío

El tubo de vacío grande utilizado en el interruptor de circuito Zhegui es el doble de gran vacío de vacío ordinario, el aislamiento exterior es resistente a la corrosión y resistente a la ropa, y tiene las características de la gran capacidad de ruptura, la vida de LongContact y muchos tiempos de ruptura permitidos.

C35AEF390415B094A2660692AFEA12E




Dibujo de la estructura del producto

1

Estructura y función

3

Interruptor de 1.Micro para cambiar entre el almacenamiento de energía en su lugar
2.Energy Storage Drive Sprocket
Rueda de la unidad de almacenamiento de 3.Energy
4. Almacenamiento de energía para mantener el pestillo.
5.Energía de almacenamiento de tensión primavera
6. Almacenamiento de energía monoual caliente
7. Transmisión de almacenamiento de energía monoual GEATE GEATE GEA
8. Sprocket de la unidad MOTOR
9. motor de almacenamiento de energía
10. Doblamiento de la unidad de interrupción
11. Cadena de reborde
12.locking electromagne
Electromagnet de bloqueo de 13.lock para bloquear el núcleo de hierro
14. Energía de almacenamiento de sostener el eje
15.Trafte de levas
16.cam
17. Señales de almacenamiento de energía

4

1. Bloque superior de salida
2. Soporte superior
3. Interruptor de vacío
4. Cylinde aislante.
5. Bloqueo de agujero inferior
6. Baje el soporte
7. Barra de tirón aislada (con disco de resorte interior)
8. Brazo de manivela de transmisión
9. Apertura de primavera
10. impulsar la placa de conexión
11. brazo de la manivela de la unidad de husillo
12. Apertura Mantener el pestillo.
13. Conexión de la placa
14. Liberación de apertura
15. Eyector de análisis manual.
16. puede
17. Junta de OffinIndicador


Parámetros técnicos principales

NúmeroNombreUnidadDatos
1distancia de contactomm11 ± 1
2Póngase en contacto con el exceso de contacto
3.5 + 0.5
3Cierre y apertura trifásicos no sincrónicosSra≤2
4Tiempo de rebote del contacto de cierre.Sra≤2
5Presión de contacto de contacto de cierre.N20KA25ka31.5ka40ka
2000 ± 2002400 ± 2003100 ± 2004750 + 250
6Velocidad de apertura promedioSra0.9-1.2
7Velocidad de cierre promedio
0.5-0.8
