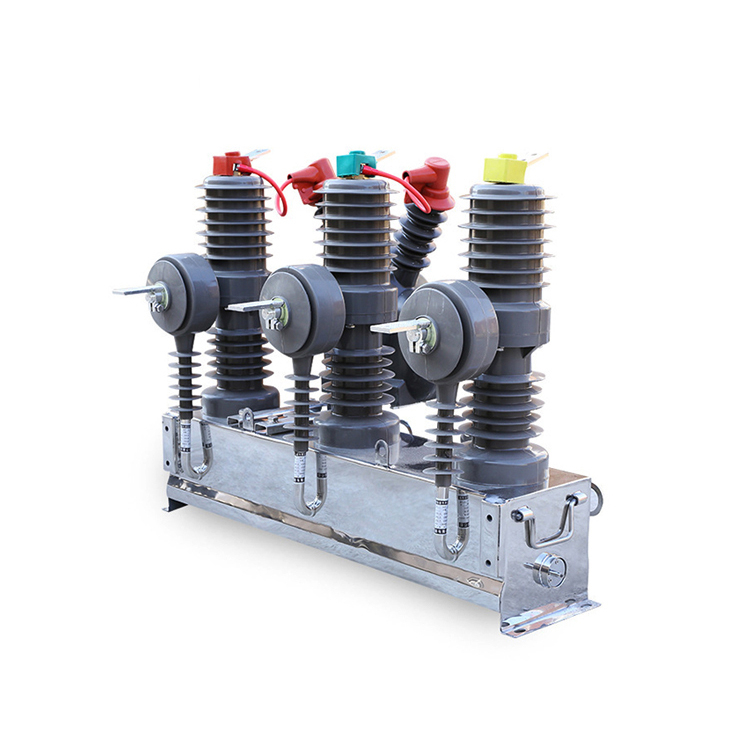

Controle el disyuntor de vacío al aire libre automático de 12kV

Controle el disyuntor de vacío al aire libre automático de 12kV

Lugar de origen: Zhejiang, Nombre de la marca: Zhegui eléctrico. Número de modelo: ZW32 Tipo: vacío Corriente de ruptura: 20kA Vida mecánica: 10000 veces Certificado:ISO CCC IEC

Cantidad:
Voltaje nominal:	12kV 24kV 40,5kV Personalizado
Corriente nominal:	630A 1250A 1600A 2000A 2500A 3150A Personalizado
Frecuencia nominal:	50HZ 60HZ
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
ZW32
Marca del producto:
Giantele
Voltaje nominal:
12/24/33/40,5kV
Corriente nominal:
630A/1250A/1600A/2000A/2500A
Frecuencia nominal:
50/60HZ
Moq:
1 pieza

Descripción general

El disyuntor de vacío de alto voltaje para exteriores ZW32-12 (en adelante, disyuntor) es un equipo de distribución para exteriores con un voltaje nominal de 12 kV y CA trifásica de 50 Hz. Se utiliza principalmente para abrir y cerrar corriente de carga, corriente de sobrecarga y corriente de cortocircuito en el sistema de energía. Es adecuado para la protección y el control en el sistema de distribución de energía de subestaciones y empresas industriales y mineras, así como en los lugares donde se opera con frecuencia la red eléctrica rural. El disyuntor tiene las características de pequeño volumen, ligero, anticondensación, mantenimiento gratuito, etc. Puede adaptarse a las duras condiciones climáticas y a ambientes sucios.

O1CN01i2IluX2LTu8G5JZsK_!!3269959694-0-cib (1)

Condiciones de trabajo

1. Temperatura ambiente: límite superior +40C. límite inferior-30 ℃

2. Altitud s 2000 metros

3. Presión del viento: no más de 700 Pa (correspondiente a la velocidad del viento 34 m/s)

4. Intensidad del terremoto: no exceda los 8 grados.

5. Grado de contaminación: clase I

6. Temperatura máxima diaria: menos de 25 ℃.

Tipos de significado

Z	W	32	-	12	( )	/	( )	-	( )
Vacío circuito interruptor automático	Condiciones de uso: exterior	Diseño código	-	Clasificado Voltaje (kV)	Instalación G de exterior aislar cambiar	/	Clasificado actual (A)	-	Corto clasificado circuito rotura corriente (kA)

Detalles de la aspiradora

El gran tubo de vacío utilizado en el disyuntor zhegui es dos veces más grande que el tubo de vacío ordinario, el aislamiento exterior es resistente a la corrosión y al desgaste, y tiene la Características de gran capacidad de corte, larga vida útil del contacto y muchos tiempos de corte permitidos.

c35aef390415b094a2660692afea12e

Descripción del Producto

Cada tubo de vacío tendrá un número de fábrica. Después de que el tubo de vacío se produzca y almacene durante 8 a 12 meses, se probará si hay fugas de aire y si la resistencia a la presión supera el mercado. La mayoría de los fabricantes lo venden ahora y no realizarán pruebas secundarias.

El tubo de vacío utilizado en el disyuntor de vacío zhegui ha sido probado por segunda vez, y la tercera vez se probará después de instalar el disyuntor de vacío, para que pueda comprarlo cómodamente.

Detalles de la aspiradora

Todos los transformadores de este producto están hechos de cobre rojo puro, mientras que los comunes están hechos de aluminio revestido de cobre. El uso directo de cobre-cladaluminio puede provocar grandes riesgos potenciales para la seguridad.

c682087ae313b95ae3543989fe10861

Cuchillo aislante de cobre

Los componentes utilizados en el disyuntor de vacío están hechos de materiales reales. El grosor de la cuchilla de aislamiento es de hasta 2,8 mm. La cuchilla de aislamiento ordinaria mide solo 2,0 mm. Incluso varios mangos de mando están fabricados con materiales de alta calidad.

Contactos internos y únicos de cobre.

materiales verdaderos Sin miedo a la prueba

El interior es de cobre rojo completo y la capa exterior está estañada.

Contacto saliente del disyuntor Contacto entrante del disyuntor

Mecanismo de operación de control inerligente

Verdadero atrévete a mostrar la navegación de la agencia, elige estrictamente nuevos genuinos que se negaron a renovar.

DESCRIPCIÓN DEL TAMAÑO DEL PRODUCTO

DESCRIPCIÓN DE LA ESTRUCTURA DEL PRODUCTO

1. Terminal de salida superior 11. Manija de operación

2. Disyuntor 12. Marco de aislamiento

3. Anillo de elevación 13. Aislador

4. Placa de identificación 14. Terminal de entrada inferior

5. Letrero de apertura y cierre. 15. Hoja de aislamiento

6. Manija de operación de almacenamiento de energía 16. Varilla de tracción aislada

7. Letrero de almacenamiento de energía. 17. Transformador de corriente

8. Manija operativa de apertura y cierre. 18. Transformador de tensión

9. Eje de enclavamiento 19. Controlador

10. Caja 20. Complemento de aviación

Interruptor de control de vacío de control interruptor automático de circuito de vacío Breaker de vacío de 12kV interruptor de circuito de vacío al aire libre Control automático de interruptores de vacío. Controle el interruptor de vacío de 12kV. Control de interruptor de vacío al aire libre. interruptor automático de la aspiradora de 12kv interruptor automático de circuito de vacío al aire libre Breaker de vacío al aire libre de 12kV

Productos relacionados

Disyuntor de vacío tipo carro de mano ZN85-40.5

Disyuntor de vacío interior VS1

Disyuntores de vacío de alto voltaje para exteriores serie ZW8-12

Disyuntor de vacío de sello lateral de media tensión 630A 1250A

Disyuntor del vacío del sistema eléctrico de la protección 11kV del milivoltio

Disyuntor interior fijo de voltaje medio del vacío del sello 1250A

Disyuntor de vacío interior fijo MV 1250A

Disyuntor trifásico inteligente del vacío del dispositivo de distribución 2500A

Disyuntor de vacío de alto voltaje VS1 fabricante 630A

Disyuntor inteligente impermeable de vacío de poste de telégrafo de 33kV

Disyuntor de vacío de distribución de energía de 24 kV montado en poste trifásico

Disyuntor de vacío del sistema eléctrico del fabricante 11kV de alto voltaje

Disyuntor de vacío de media tensión trifásico para exteriores serie ZW32

Disyuntor eléctrico de vacío de media tensión, trifásico, 11kV, VS1

Artículo		Unidad	Parámetro
Voltaje, parámetros actuales.
Tensión nominal		kV	12
Tensión soportada nominal de frecuencia eléctrica de corta duración (1 min)		kV	42
Tensión nominal soportada al impulso del rayo (pico)		kV	75
Frecuencia nominal		Hz	50/60
Corriente nominal		A	630	1250
Corriente nominal de corte en cortocircuito		ka	20
Corriente nominal soportada de corta duración (RMS)		ka	20
Corriente nominal máxima soportada		ka	50
Corriente nominal de cierre de cortocircuito		ka	50
Corriente de ruptura nominal del banco de condensadores simple/espalda con espalda		A	630/400
Duración nominal de la corriente de cortocircuito		S	4
Tiempos de corte de corriente nominal de cortocircuito		veces	50
El circuito principal resiste		µΩ	≤80(140)
Tensión operativa nominal			≌220
Vida mecánica		veces	10000
La regulación de sobrecorriente		A	l~10
Corriente de corte rápido		A	6~20
El tiempo de retraso		EM	40-850
Distancia de control remoto		m	>30
Tiempo de recierre		veces	0~3
Secuencia operativa nominal			O-0.3s-CO-180s-CO
Connecticut	Relación	A	0/5
	Capacidad	Virginia	15
El voltaje de salida		A	AC220
La capacidad de salida		W	600
La regulación de sobrecorriente		A	l~10
El tiempo de retraso		EM	40-850
Distancia de control remoto		m	30

Artículo		Unidad	Parámetro
Voltaje, parámetros actuales.
Tensión nominal		kV	12
Tensión soportada nominal de frecuencia eléctrica de corta duración (1 min)		kV	42
Tensión nominal soportada al impulso del rayo (pico)		kV	75
Frecuencia nominal		Hz	50/60
Corriente nominal		A	630	1250
Corriente nominal de corte en cortocircuito		ka	20
Corriente nominal soportada de corta duración (RMS)		ka	20
Corriente nominal máxima soportada		ka	50
Corriente nominal de cierre de cortocircuito		ka	50
Corriente de ruptura nominal del banco de condensadores simple/espalda con espalda		A	630/400
Duración nominal de la corriente de cortocircuito		S	4
Tiempos de corte de corriente nominal de cortocircuito		veces	50
El circuito principal resiste		µΩ	≤80(140)
Tensión operativa nominal			≌220
Vida mecánica		veces	10000
La regulación de sobrecorriente		A	l~10
Corriente de corte rápido		A	6~20
El tiempo de retraso		EM	40-850
Distancia de control remoto		m	>30
Tiempo de recierre		veces	0~3
Secuencia operativa nominal			O-0.3s-CO-180s-CO
Connecticut	Relación	A	0/5
	Capacidad	Virginia	15
El voltaje de salida		A	AC220
La capacidad de salida		W	600
La regulación de sobrecorriente		A	l~10
El tiempo de retraso		EM	40-850
Distancia de control remoto		m	30
