Hogar / Productos / Tablero de distribución con caja metálica de CA movible de tipo blindado mediano KYN28

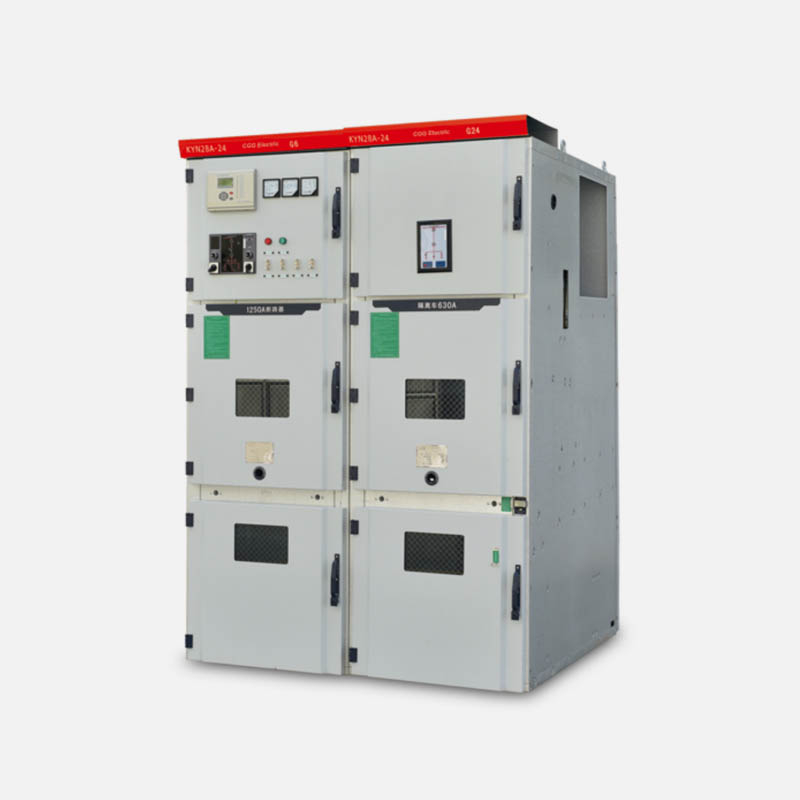

Tablero de distribución con caja metálica de CA movible de tipo blindado mediano KYN28

Estado de Disponibilidad:
Cantidad:

1

Visión general

El kyn 28-12 CA CLAD-CLAD Interruptible para interiores (3.6-12 kV, 3 fases, AC, 50 / 60Hz) producido por nuestra empresa es un dispositivo de transmisión y distribución de energía para aceptar y distribuir energía eléctrica en la única sola. Sistema de autobuses, que se utiliza principalmente para aceptar energía eléctrica de generadores pequeños y medianos, distribución de energía de empresas industriales y mineras, aceptando y transmitiendo energía eléctrica para subestaciones secundarias, arranque de motores de HV de gran tamaño y utilizado en centrales eléctricas, su Las funciones son para control, protección y monitoreo.

123213

Características del producto

Se puede elegir el interruptor automático de vacío 1.VD4 de ABB o el interruptor automático de vacío VS1 doméstico.

2.El cubículo con alta precisión está ensamblado con placas de acero importadas recubiertas con zinc y aluminio, que no se oxidarán.

3. METAL-CLAD por completo, cada unidad de función se separó a fondo.

4. Incluso si la puerta del cubículo está cerrada, la unidad extraíble incorporada impulsada por un tornillo se puede mover.

5. Un enclavamiento simple y efectivo para fallas evitará la operación de error.

6. Las medidas de protección de seguridad garantizarán la seguridad y evitarán que los materiales extraños y las plagas entren.

7. El compartimiento del terminal del cable es lo suficientemente grande como para conectar muchos cables.

8. La operación y el monitoreo, son fáciles. Suplicaciones de puesta a tierra para la puesta a tierra y el cortocircuito.

9. A través del tipo de meseta, la prueba de arco de combustión interna, la combustión interna, satisface la demanda de un mercado más amplio.

Tipos de significado

K Y N 28 -
12

MET CLAD CUBIERTAS CERRADAS

Cambioescribe

Condiciones de uso (en interiores) Número de serie de diseño

Voltag nominale

(kv)




Larga vida útil

Durante el período de mantenimiento gratuito, resistencia al desgaste, anticorrosiva, calidad garantizada.


1

Parte inferior del cajón

Enchufe de diseño, instalación de cableado conveniente


2

Placa de acero estándar

Placa de acero, con una seguridad estándar al usar sólido duradero


3

Componentes de alta calidad

La instalación de componentes de alta calidad está garantizada.


2


Tamaño del producto Descripción

03

Altura B (mm) 2300
Ancho A (mm) La corriente nominal de 40ka del bus de rama pequeña es de hasta 1250a, la corriente estable térmica 40ka 800
La corriente nominal de la pequeña sucursal es superior a 1600a. 100
Profundidad c (mm) Cable entrante y salida. 1500
Overhead entrante y fuera de marcha 1660
Wt. (Kg) 700-1200

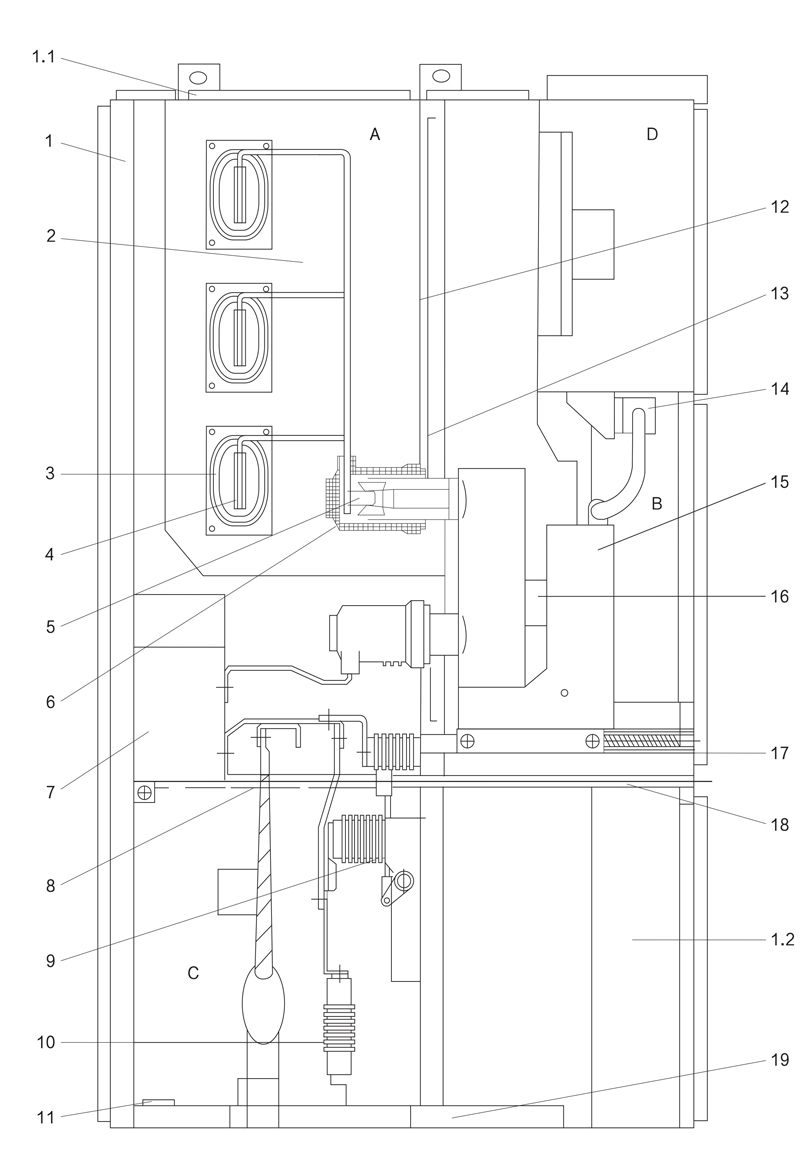

Estructura del producto

11

Un compartimento de autobús
B compartimento de interruptores
CAPA DE CABLE DE C

D Relé COMPARTUMENTO DE INSTRUMENTO
1.1 Presión de presión.
1.2 Pasaje secundario
3 buje de autobuses
4 barra principal
5 contacto estacionario
6 Caja de contacto
7 ст
8 Interruptor de puesta a tierra
9 cable
10 artereros de oleada de óxido de zinc
11 Barra de autobús de puesta a tierra
12 particiones
13 obturador
14 bloque de contacto secundario
15 Handcart of Circuiter
16 calienta
17 agujero operativo de la mano de la mano
18 Eje de funcionamiento de interruptor de puesta a tierra
19 plato inferior


Parámetros técnicos principales

ProyectoUnidadDatos
Voltaje nominalkv3.6,7.2,12
Frecuencia nominalHz50
Interruptor de circuito nominal actualA630, 1250, 1600, 2000, 2500, 3150, 4000
Corriente nominal de SwitchGearA630, 1250, 1600, 2000, 2500, 3150, 4000
Corriente de resistencia a corto plazo (4S)ka16,20,25,31.5.40,50
Corriente de pico nominal de la corriente (valor máximo)ka40,50,63,80,100,125
Corriente de rotura de cortocircuito nominalka16,20,25,31.5.40,50
Corriente de cortocircuito nominal (valor máximo)ka40,50,63,80,100,125
Nivel de aislamiento nominal1min de frecuencia de potencia soporta voltajeInterpolar, entre polos.kv24,32,42
entre contactos abiertoskv24,32,48
Impulso de relámpago soportar voltaje (valor máximo)Interpolar, entre polos.kv40,60,75
entre contactos abiertoskv46.70,85
Grado de protección
Nota: 1. La capacidad de cortocircuito de TC debe considerarse por separado.
2. Corriente nominal de 3000m ~ 4000m sobre el nivel del mar W1250A Rated Rompiendo la corriente W31.5KA.
