XGN

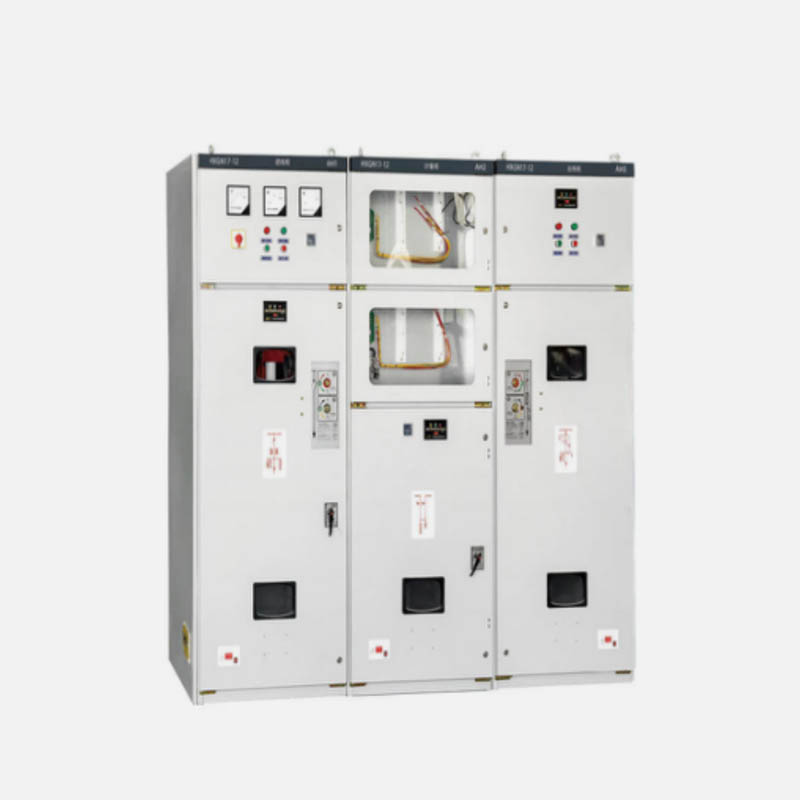

HXGN-12 Fijo Metal Cerrado SwitchGear (En lo sucesivo, Jefe Referido como \"Gabinete de rejilla\")) es un convertidor de CA trifásico con voltaje nominal de 10kV y potencia nominal de 50/60Hz.
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

1

Visión general

Unidad principal de anillo aislado de gas SF6 (RMU / C-GIS):

Anillo seguro / PLUS RMR Tipo SF6 Anillo aislado de gas Unidad principal está integrando con gabinete de relleno SF6 que se reúnen con LBS, VCB, FUSE, ES, DS, etc.

Por la integración perfecta de tipo estacionario y expansión flexible, RMR Tipo SF6 aislante de gas con aislamiento compacto de metal de cierre (anillo

La unidad principal) con la adopción del diseño modular, es adecuado para el usuario final o un nodo de red, mientras tanto, cumple con el requisito de todo tipo de

Subestaciones de conmutación de subestaciones de transformador tipo gabinete y gabinetes de rama de cable. Caracteres en su estructura compacta, seguridad y

Fiabilidad, longevidad y mantenimiento.

Este producto está de conformidad con los estándares de IEC60420, GB / T11022, GB3804, GB3906.

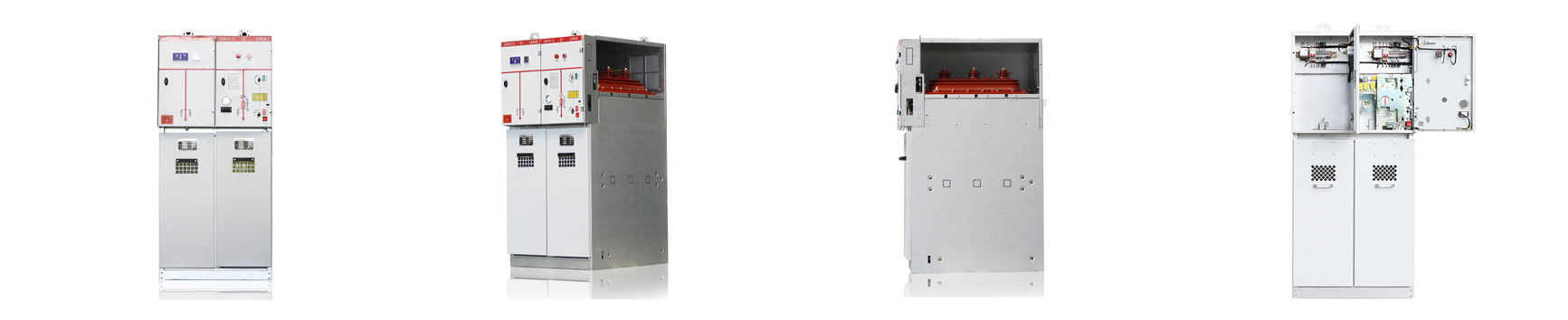

11

Conditones de trabajo

Temperatura ambiente

Temperatura máxima + 45 ° C

Temperatura mínima -45 ° C

Nivel de humedad

Máxima humedad media comparativa.

Promedio diario ≤95%

Promedio mensual ≤90%

Altitud 3000 m

Nivel de capacidad sísmica 8

Prueba de sumersión de agua

Resistencia al agua de 4 horas a una presión de 0.3BAR y voltaje de 12 kV.

Grado de protección

Cuerpo electrificado sellado IP67

Tubo fusible IP67

Caja de metal IP4X


Barbar

Barra de autobús interno 150 mm2cu

Espesor del buje de aislamiento 12.0 mm.

El diámetro de la barra de bus sellada e aislada 25.0 mm.

Tipos de significado

X G N 15 - 12 F () r
Modo de cajal Reparado interior Diseñar un número de secuencia Voltaje nominal (KV) Interruptor del operador


Placa de zinc de aluminio de alta calidad.

Material engrosado, sólido sólido y durabe.

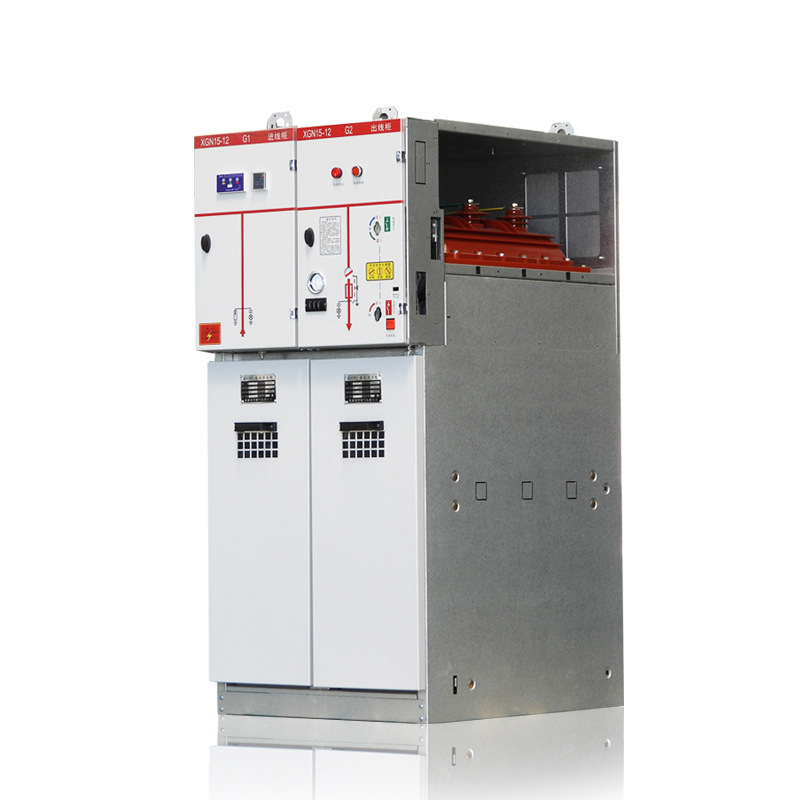

13224920738 _ 1255144166

Estructura mecánica de alta resistencia

Haz que los productos sean más seguros. Operación es más confiable y conveniente.

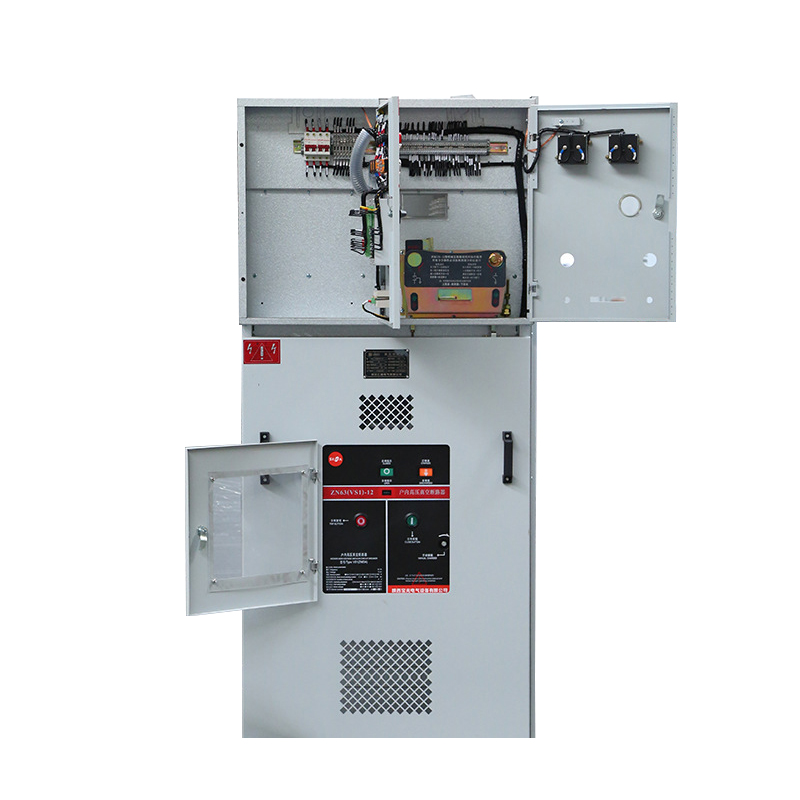

7307818714_360076178

Transformador de voltage

Infusión de resina epoxi, buen aislamiento, tornillos para la puesta a tierra, que los más precisos

XHGN15 1 (1)

Componentes

Adoptar un proceso de producción de alto nivel, cada gran famosa marca de la marca Seiko Producción de eficiencia de producción superior, producto más estable

Hxgn15 2 (1)

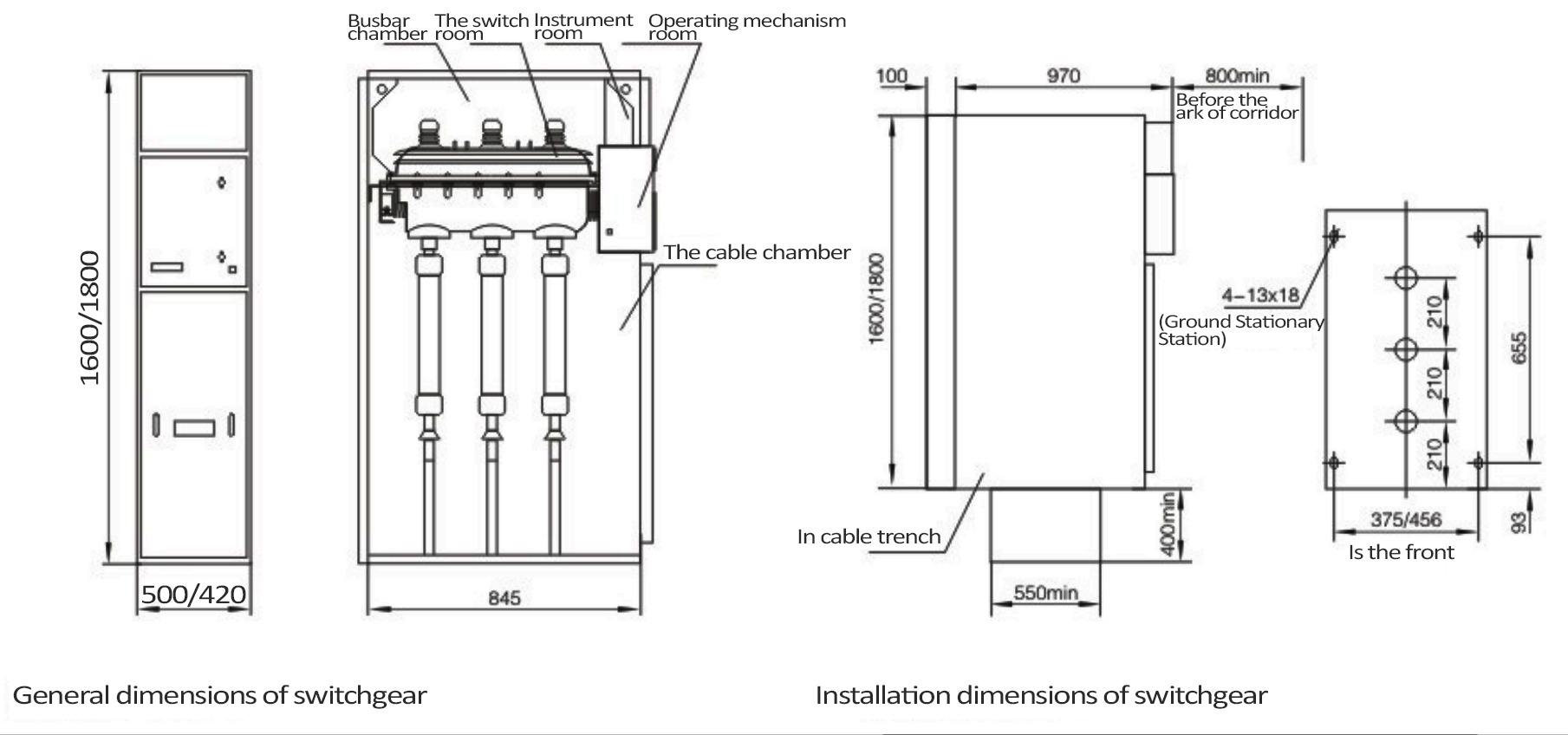

Tamaño del producto

纸纸


Parámetros técnicos principales

Sr.ContenidoUnidadlue
1Voltaje nominalkv12
2Corriente nominalA630/1250/1600/2000/2500/3150
3Frecuencia nominalHz50/60
4Frecuencia soporta voltaje en lminPHMSE, Tierrakv42
Fractura aisladakv48
5Impulso de rayo soportar voltaje (pico)Fase, Tierrakv75
Fractura aisladakv85
6Corriente nominal de barra de bus principalA630/1250/1600/2000/2500/3150
7Rama Barbar CorrienteA630/1250/1600/2000/2500/3150
8CORTURIDAD CORREADA CORREA DE INTEGURIDOka20/25 / 31.5 / 40
9Corriente de resistencia a corto plazo (4S)ka20/25 / 31.5 / 40
10Corriente pico nominal soportadaka50/63/80/100
11Corriente de acceso corregidoka50/63/80/100
12Auxiliar Frecuencia de circuito soporta voltaje en lminV2000
13Grado de protecciónIPIP2X
14Voltaje nominal de AUX. circuito de controlVAV o DC 110/220 AC 110 / DC 220
