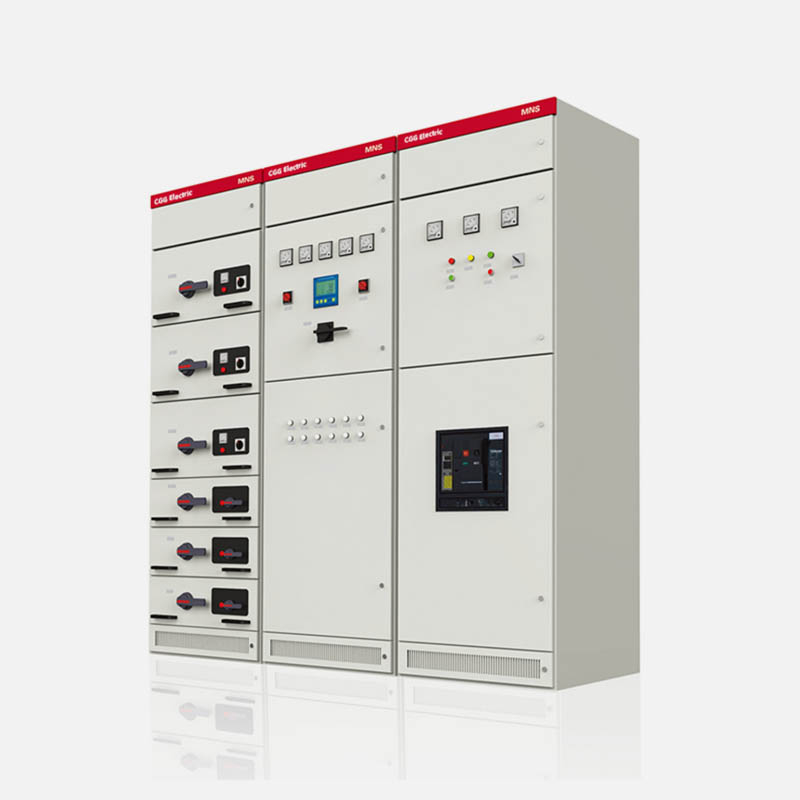

Tablero de distribución revestido de metal extraíble de bajo voltaje MNS

Estado de Disponibilidad:
Cantidad:

1

Visión general

MNS es un gabinete modular y multifuncional de distribución de bajo voltaje. Se aplica a todos los sistemas de baja tensión que requieren una alta conexión de campo de confiabilidad en los campos de las empresas e infraestructura de metalurgia, petróleo, química, industrial y minera, etc.: Distribución y control de motores Systems.mns adopta una estructura de gabinete con un alto grado de flexibilidad.

De acuerdo con sus necesidades o diferentes ocasiones de uso, el gabinete se puede instalar en una variedad de modelos y especificaciones de componentes; Según diferentes equipos eléctricos, se pueden instalar múltiples tipos de unidades de alimentación en el mismo gabinete de columna o en el mismo gabinete. Ejemplo: el circuito de alimentación y el circuito de control del motor se pueden mezclar juntos.

MMNS es una gama completa de interruptores de bajo voltaje para cumplir con su gama completa de requisitos.

Adecuado para todos los sistemas de baja presión de hasta 4000A.mns puede proporcionar un alto nivel de confiabilidad y seguridad.

El diseño humanizado fortalece la protección necesaria para la seguridad personal y de equipos.

MNS es una estructura totalmente ensamblada, y su estructura de perfil y su modo de conexión única, así como la compatibilidad de los diversos componentes, pueden cumplir los requisitos del período de construcción severo y la continuidad de la fuente de alimentación.

Estándar ejecutivo: IEC439. GB7251.1O

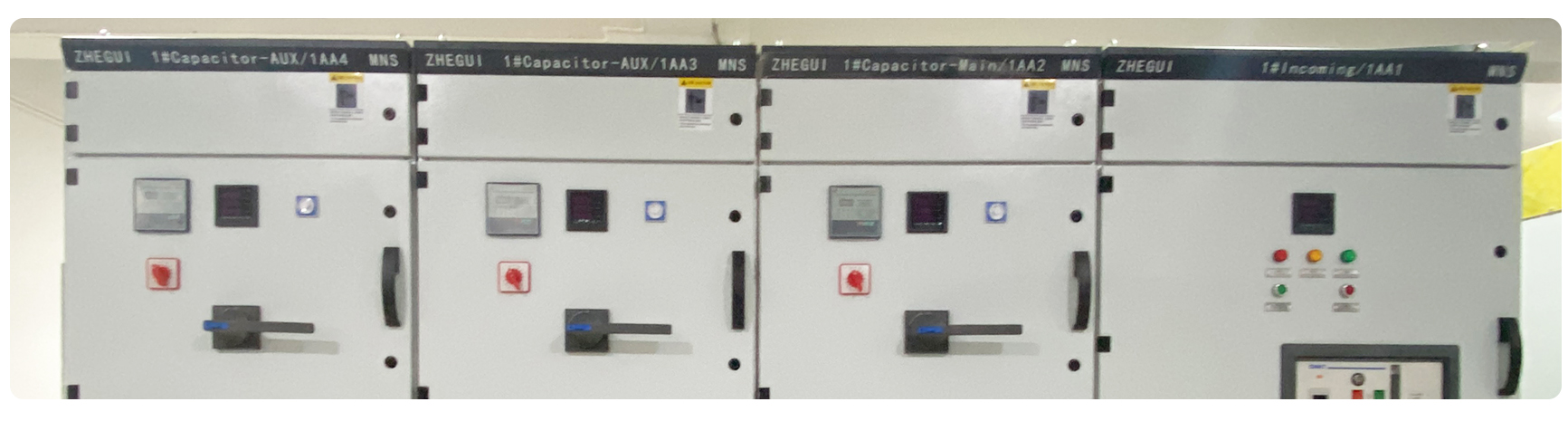

O1cn01i2ilux2ltu8g5jzsk _! 3269959694-0-CIB (1)

Conditones de trabajo

1. Aplicaciones

2. Normas de implementación

3. Distribución de temperatura ambiente, control de motor, estándar GB7251.1- 5 ° C ~ 40 P

4. La humedad relativa del medio ambiente no es más del 50% a 40 ° C. A temperaturas más bajas, se permite una mayor humedad relativa, que ocasionalmente puede producir condensación (por ejemplo, 90% a las 20 horas).

5. Ubicación de la instalación: interior

6. Altitud: W2000M

7. Si no se pueden satisfacer las condiciones anteriores, el usuario presentará al fabricante al realizar un pedido.

Tipos de significado

M N S - () - ()
Modular, módulo Nuevo tipo Sistema Esquema de circuito primario Esquema de circuito auxiliar


Material de la cáscara de alta calidad

Placa de zinc de aluminio, procesamiento de superficies de resina epoxi, hermosa y duradera.


1

Controlador inteligente

La sabiduría, la ciencia y la tecnología de inteligencia hacen que la electricidad sea más segura.


2

Personalización de soporte

La especificación de la venta directa de fábrica está completa.


3

En la parte inferior del cajón

Diseño de tipo de enchufe inferior del cajón, instalación de cableado conveniente.


4

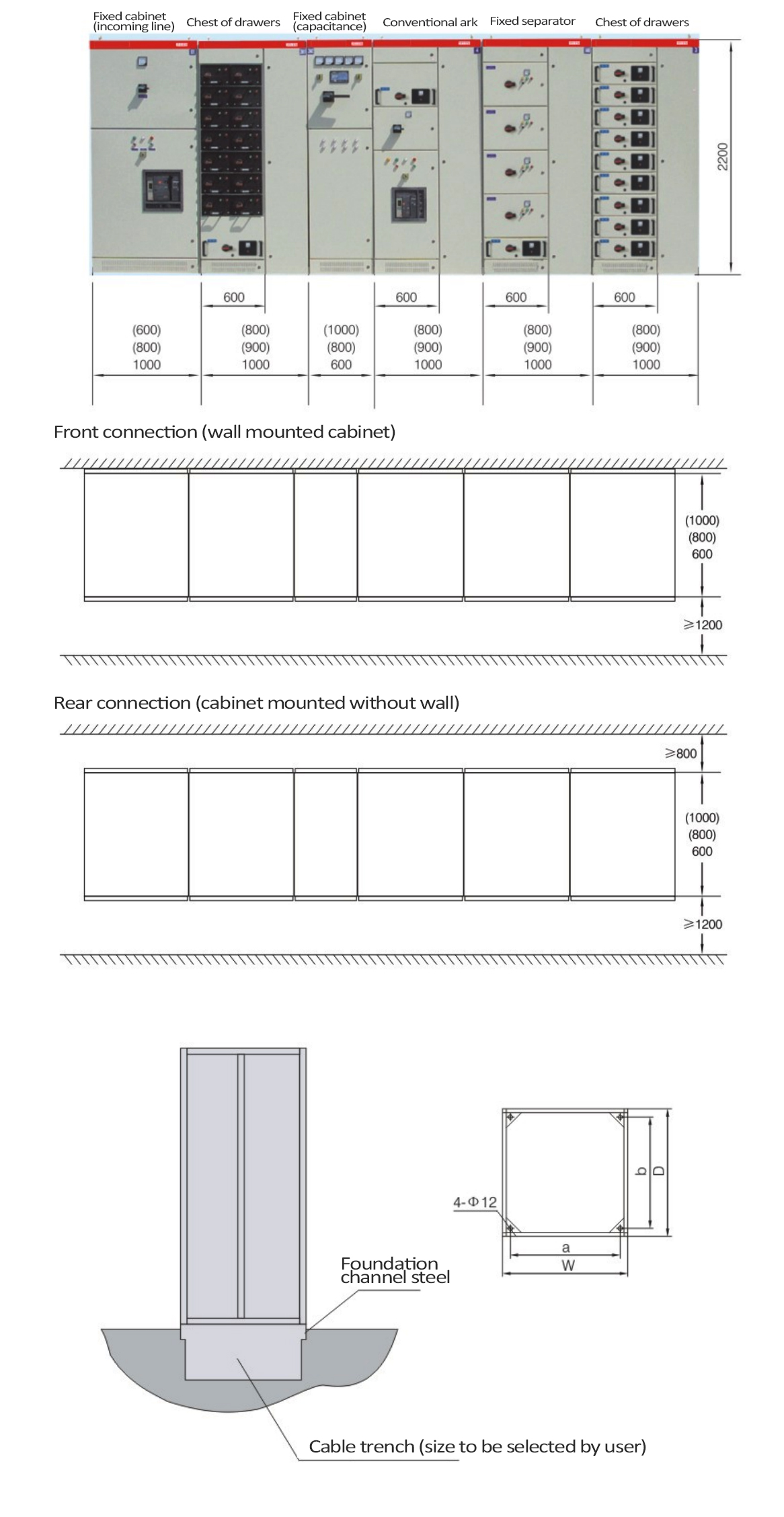

Tamaño del producto descripti

932430DFD7E2D75698E9DB90B2C4119

Parámetros técnicos principales

NormasPasado y conformado con interruptores combinados probados en tipo (TTA) *GB7251-2005
IEC60439-1.ES60439-1
No. 500 de DIN VDE0G60
Bs5486.ute63-410
Informes de las pruebas(CCC)
Parámetros eléctricos
Voltaje nominal
UI calificó la UI insutante de voltaje690V / 1000V AC, 3P, 1500V
CORRIENTE CONTINUA**
UE RATED WOIKING VOLTAJE UE400V, 90V AC, 3P, 750V DC
UIMP RATED PULSE ROVER TOLTAJE UIMP8kv
Grado de sobre-voltaje

Grado de contaminación3

Frecuencia nominal50 a 60Hz
Corriente nominalAutobús principalLe clasificado actual le
IPK clasificado pico soportado actual ipkHasta 220KA
Lew calificado a corto plazo de la lewHasta 100ka
Autobús de distribución de energíaLe clasificado actual leHasta 2000a
Ipk soportar actual ipkHasta 189ka
Lew calificado a corto plazo de la lewArriba86ka
Características de la estructuraDimensiónAbineNT y componentes de apoyo.Din41488
Altura recomendada2200mm
Ancho recomendado6008001000
Profundidad recomendada6008001000
Protección de la superficieMóduloDIN43660 E = 25 mm está en conformidad con DIN43660
CuadroPlaca de zinc o cincado con aluminio.
Aislamiento de placas de compartimentos internos y componentes que instalan placas.Placa de zinc o perlinc pted recubierto con aluminio.
HazPlaca de zinc o cincado con aluminio.
Tratamiento de la superficie de los recintos.Polvo de resina epoxi Pulverización electrostática
Grado de protecciónDependiendo de IEC529 o DIN4OO5OIP00 a IP54
ConexionesMuchas formas de conexiones BETV ^ EEN Cables y estructuras de autobuses
ConexionesTop / inferior / trasero / lado
Partes plásticasSin halógeno, autoextinguible.Parte 3OFDIN VDE0304
Sin CFC, ignífugoIEC707
Separación de compartimentos internos.Formar 4
