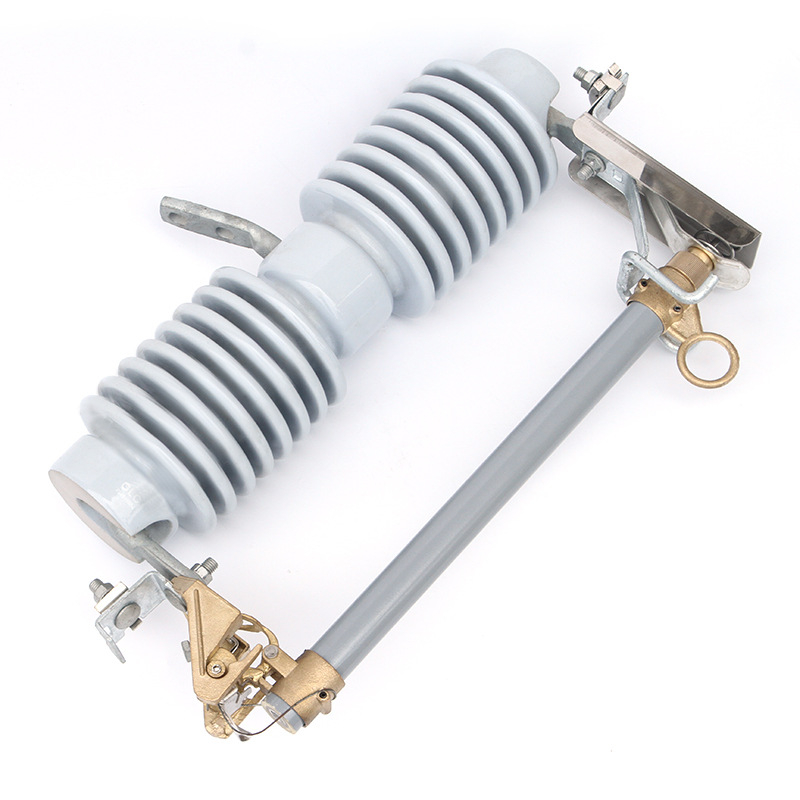

Fusible de salida compuesto de alto voltaje para exteriores de 6 kV

Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

1

Visión general

El recorte de fusibles de deserción y los recortes de fusibles de conmutación de carga son dispositivos de protección de alto voltaje exteriores. Están conectados con el alimentador entrante del transformador de distribución o líneas de distribución. Estos se utilizan principalmente para proteger transformadores o líneas de cortocircuitos y sobrecargas y corrientes de conmutación. La unidad de fusible de deserción se compone de soportes de aisladores y un tubo de fusible, los contactos estáticos se fijan en dos lados del soporte del aislador y el contacto en movimiento se instala en dos extremos de tubo de fusible. El interior del tubo fusible es el tubo de extinción. El exterior está hecho del tubo de papel de compuesto fenólico o vidrio epoxi. El fusible de recorte de conmutación de carga proporciona los contactos auxiliares del estiramiento y la exclusión de ARC-Extinguish para activar la corriente de carga / desactivación.

En funcionamiento normal, el enlace de fusible se aprieta para formar la posición cerrada. En la situación actual de la falla, se forma el enlace de fusible y se forma un arco eléctrico. El tubo de extinción de arco es lo que ocurre. Esto causa alta presión dentro del tubo y hace que el tubo se separe de los contactos. La fuerza del contacto se relaja una vez que los elementos fusibles se derriten. Los recortes ahora en la posición abierta, el operador necesita apagar la corriente. Luego, con una barra de operación aislada, el contacto móvil puede ser retirado. El contacto principal y el contacto auxiliar está conectado.

O1cn01i2ilux2ltu8g5jzsk _! 3269959694-0-CIB (1)

Conditones de trabajo

Temperatura 1.AbViente: no más alta que + 40ºC, NO inferior a 30ºC

2.altitud: No más de 1000m: (Se pueden corregir más de 1000 m de acuerdo con GB311.1-1997)

3. Frecuencia: 50Hz

4.Ear la intensidad: 7 grados y abajo

5.Maxima velocidad del viento: 35m / s

Tipos de significado

R W () () -

()
Nombre del producto: R-fusible

Sitio de instalación:

W-al aire libre;

N-indOo

Número de serie de diseño Otros signos Voltaje nominal kv

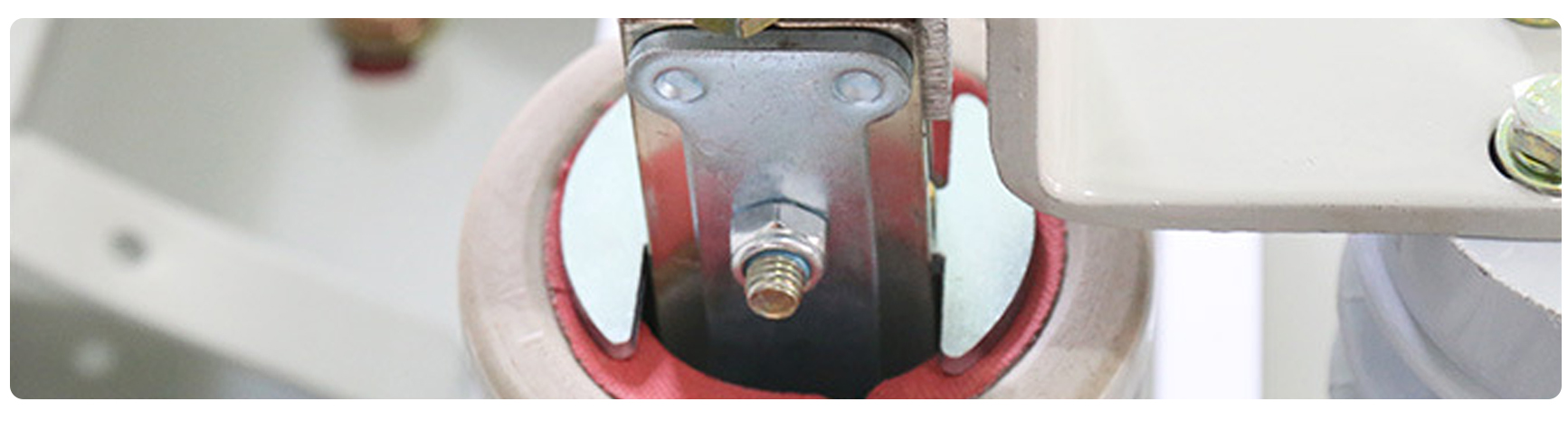

Proceso de galvanización de inmersión en caliente

Resistencia a altas temperaturas del soporte de ceramicinsulación.


1

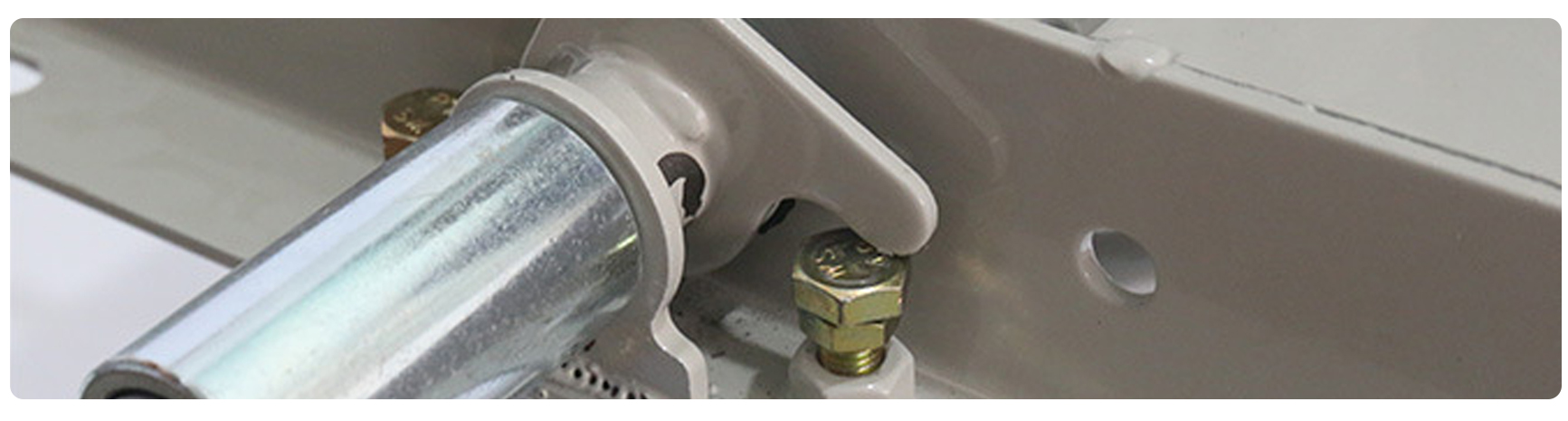

Galvanizado en caliente

La galvanización en caliente tiene una buena resistencia a la corrosión.


2

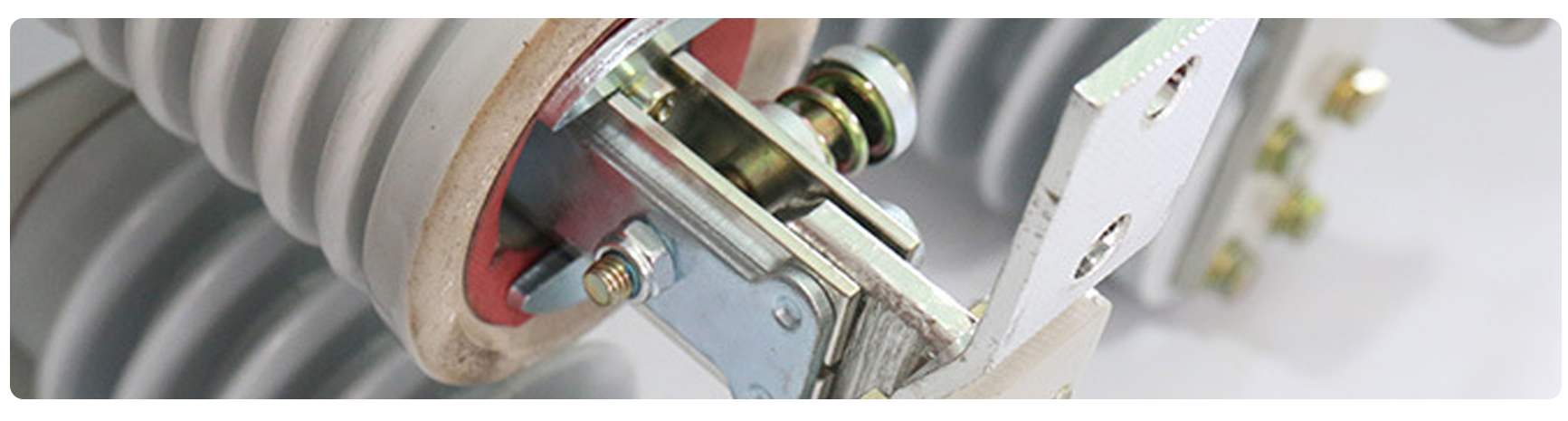

Buena conductividad

Fuerte conductividad eléctrica y alto rendimiento de seguridad


3

Tubo de fusible

Recubrimiento especial resistente a la UV

4

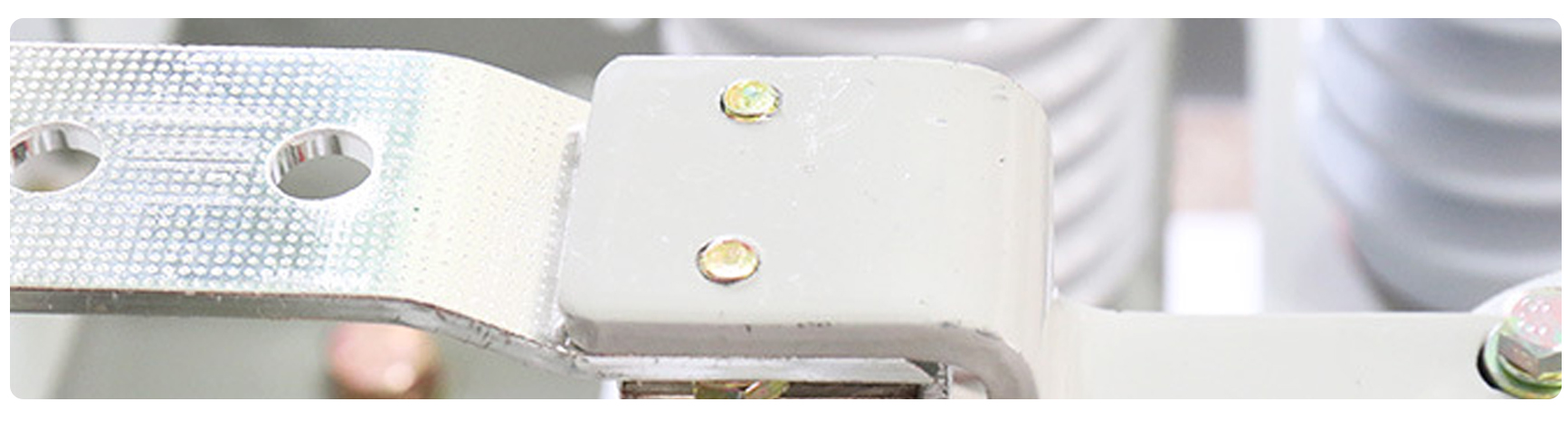

Proceso de galvanización de inmersión en caliente

3

Los principales parámetros técnicos.

2

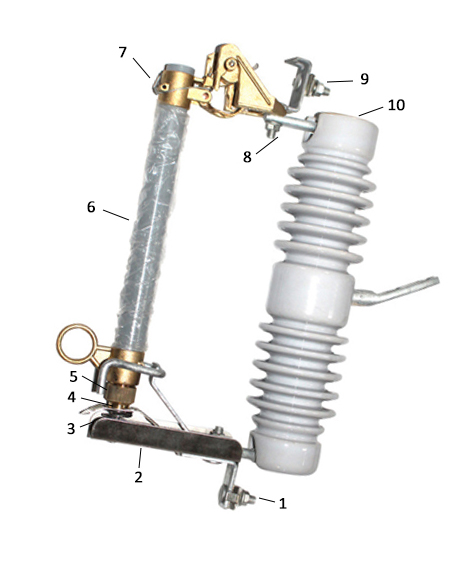

1 Terminal Superior (Tinned Cobre Casting Hot Hot Tinned 3um).
2. Tapa superior (usando bloques de terminal conectado y acero inoxidable de alta calidad 304)
3. Pieza de contacto superior (espesor del cuerpo conectado 2mm) mejora la conductividad eléctrica
4. Contacto en movimiento superior (304 Spring de acero inoxidable está sujeto a gran presión).
5. Gancho de puesta en marcha (la horquilla Hoak puede guiar efectivamente el fusible en la posición de clasificación).
6. TUBO FUSE (anti-ultravioleta. Tiene absorción de humedad y larga vida)
7. El trunnio (plateado 3um) evita que se agitan hacia la izquierda y la derecha al cierre, y la precisión es alta
8. Pacto estático inferior (no visible) (la ruta de corriente de placa de placa de derivación no está conectada al pasador de la cadena plateada)
9. Jersey (proporciona una separación final rápida, las hebras de cable aparecen rápidamente) 10. Aislador de alta resistencia (capacidad de autolimpieza, alta resistencia, excelente proceso)

Parámetros técnicos principales

ProyectoRw12Rw12
Voltaje nominal (KV)12 (15)12 (15)
Corriente nominal (A)100200
Frecuencia clasificada (Hz)5050
Corriente nominal base (A)100200
Corriente de rotura de cortocircuito nominal (KA / A)8/100, 12.5 / 100, 16/10012.5 / 200, 16/200
Frecuencia de poder soporta la prueba de voltaje (KV)45/5545/55
Frecuencia de potencia Resistente a la prueba de voltaje (KV)50/5550/55
Voltaje de impulso de relámpago clasificado (KV)125125
Distancia de la escapada (MM / KV)330330
Vida mecánica (tiempos)500500
Altitud (mm)10001000
Temperatura ambiente ()-40~ + 70-40~ + 70
Dimensiones (cm)50x36x12.550x36x12.5
