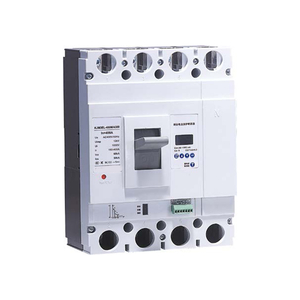

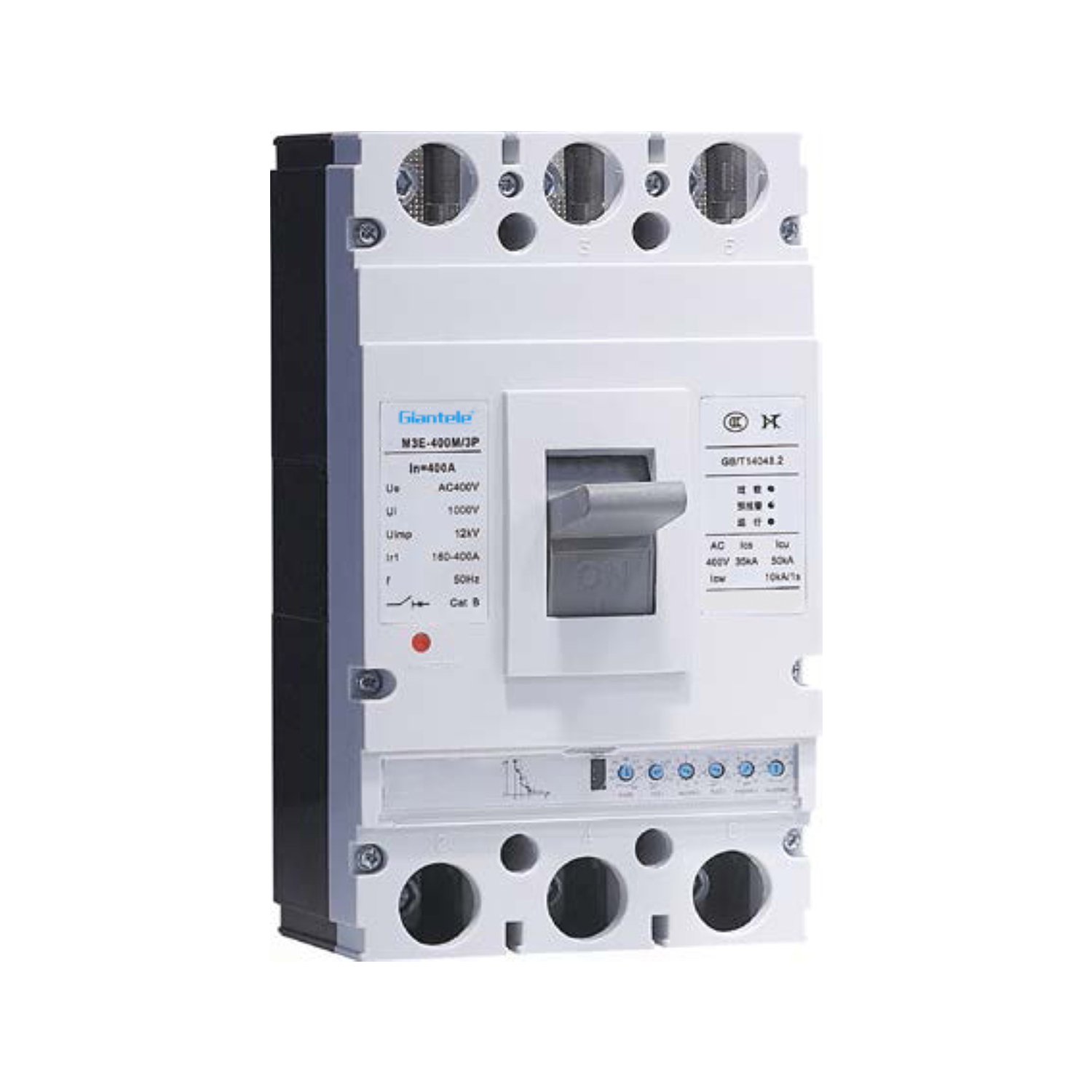

GTM3E MCCB Circuito de caja moldeada electrónica

El disyuntor de casos moldeados electrónicos es uno de los nuevos interruptores de circuitos desarrollados y fabricados por nuestra fábrica utilizando tecnología de diseño y diseño avanzado internacionalmente avanzado. Su voltaje de aislamiento nominal es de 800 V, adecuado para AC 50Hz, voltaje de trabajo nominal de 400V, en circuitos con corriente de trabajo nominal de hasta 800a para una conversión poco frecuente y un inicio del motor poco frecuente. El interruptor de circuito tiene un tiempo inverso sobrecargado, tiempo inverso de corto plazo de cortocircuito, tiempo de cortocircuito de corto tiempo definido, cortocircuito instantáneo y funciones de protección contra la insultos, protegiendo los circuitos y los equipos de la fuente de alimentación de los daños. El disyuntor se puede instalar verticalmente (vertical) u horizontalmente (plano).


Corriente nominal:	32a 63a 100A 225a 400A 630A 800A
Fase:	3
Estado de Disponibilidad:



Preguntar

Modelo:
Gtm3e
Marca del producto:
Giantele
Voltaje nominal:
380V, 400V, 440V
Corriente nominal:
16-800A
Moq:
1 por ciento
Fase:
3/4

Descripción general

Circuito de corriente residual de estuche moldeado (en adelante, el circuito de circuito operado de corriente residual) es adecuado para AC 50Hz, voltaje nominal de hasta 400 V, en circuitos con corriente nominal de 16A a 800A. Su función principal es proporcionar protección de contacto indirecta contra la descarga eléctrica fatal al personal. Los circuitos operados de corriente residual con corriente de operación residual nominal que no excedan los 30 mA también pueden servir como protección complementaria para el contacto directo cuando otras medidas de protección fallan, pero no pueden usarse como la única protección de contacto directo. Mientras tanto, también se puede usar para evitar incendios eléctricos causados por corrientes de falla de contacto. También se puede usar para proteger los circuitos de sobrecarga y cortocircuito, y como una conmutación poco frecuente de circuitos.

Características del producto

Con protección de tres etapas (LSI) con actuación ajustable actual y tiempo, operación autopotera: proporciona protección ajustable a largo plazo (L), a corto plazo (S) e instantánea (i) con configuraciones de corriente y tiempo configurables , alimentadas por su propia fuente.
Los usuarios pueden establecer y ajustar la unidad de viaje de acuerdo con los requisitos actuales de carga: permite a los usuarios configurar la configuración de la unidad de viaje en función de las demandas de corriente de carga específicas.
Con indicación previa a la alarma e indicación de sobrecarga: equipado con una función de advertencia previa a la alarma y una indicación de sobrecarga clara.
Cuenta con un modo de protección contra incendios donde la sobrecarga desencadena la alarma solo sin disparar: incluye una función dedicada para aplicaciones de servicio de incendios donde las condiciones de sobrecarga activan una alarma solo sin hacer que el interruptor se dispare.
Se proporciona un probador dedicado de mano para la comodidad del usuario en la detección de parámetros del interruptor de circuito: viene con un probador portátil y especializado para facilitar la verificación y verificación fácil de los parámetros del interruptor del circuito para los usuarios.

Entorno de trabajo aplicable y condiciones de instalación:

La altitud del sitio de instalación no debe exceder los 2,000 m.
La temperatura del aire ambiente no debe exceder +40 ° C y no debe ser inferior a -5 ° C, con un valor promedio de 24 horas que no exceda de 35 ° C (a menos que se especifique lo contrario en órdenes especiales).
La humedad relativa del aire en el sitio de instalación no debe exceder el 50% a la temperatura máxima de +40 ° C. A temperaturas más bajas, se permite una mayor humedad relativa, por ejemplo, hasta el 90% a 20 ° C. especiales contra condensación ocasional debido a Se tomarán medidas variaciones de temperatura.
Para los interruptores de circuitos tropicizados, la humedad relativa del aire no debe exceder el 95% a ± 25 ° C.
Grado de contaminación: Nivel 3.
La categoría de instalación del circuito principal del disyuntor es la categoría III, mientras que los circuitos auxiliares y de control no conectados al circuito principal son la categoría II.
Los interruptores de circuitos tropicizados deberán resistir los efectos de la humedad, la niebla de sal y el moho.
El disyuntor se instalará en ubicaciones libres de riesgos de explosión, polvo conductivo y condiciones que pueden corroer metales o causar daños en el aislamiento.
Se instalará en lugares sin exposición a la lluvia o la nieve.
El disyuntor se instalará de acuerdo con el manual de instrucciones del producto.

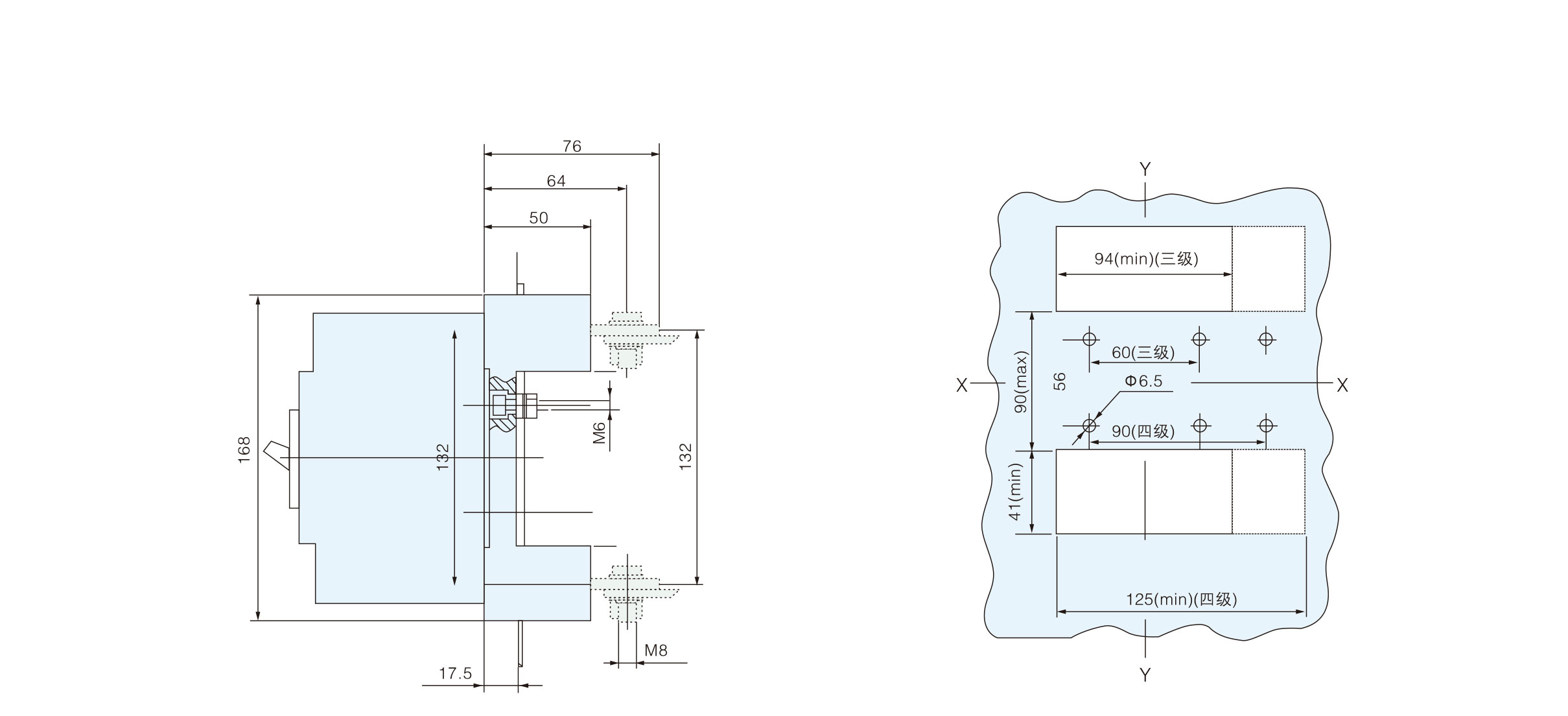

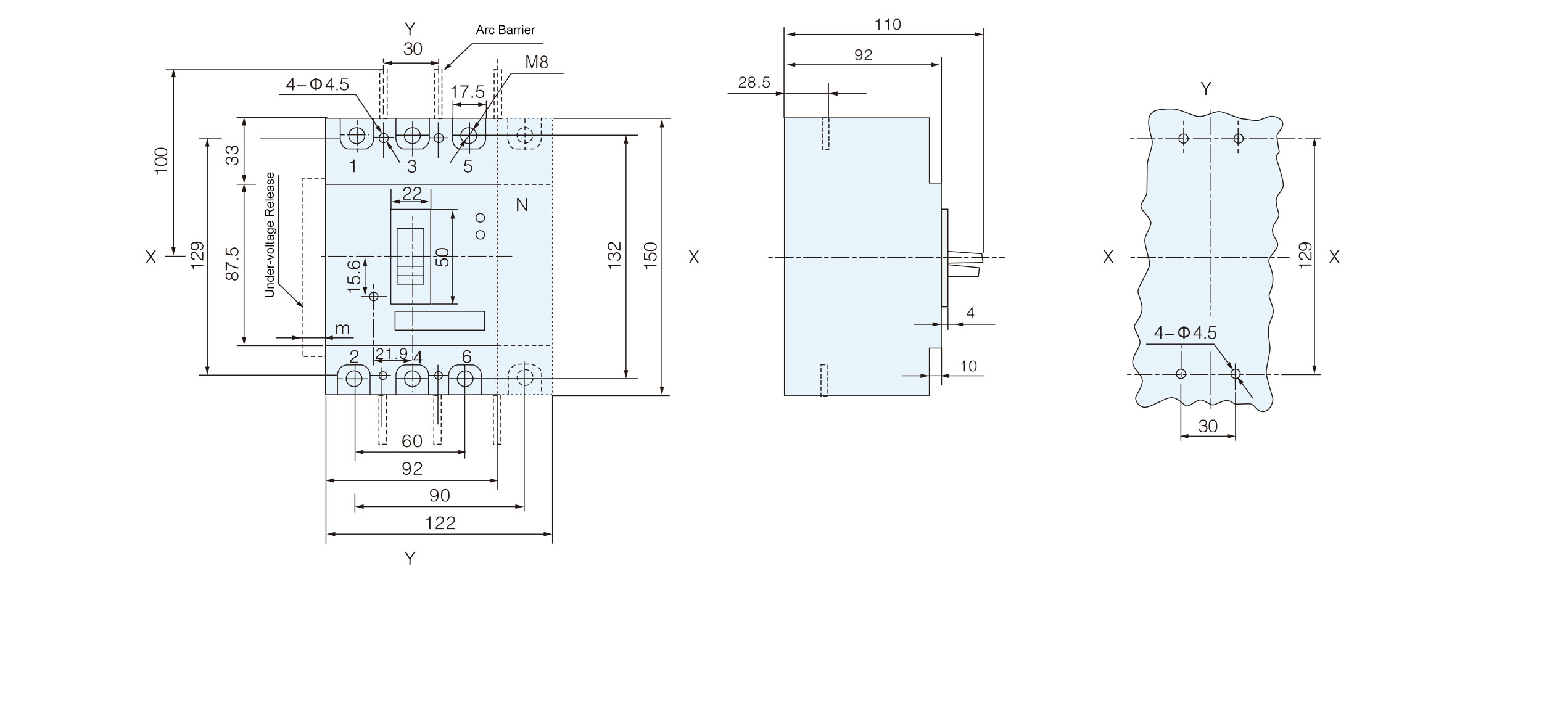

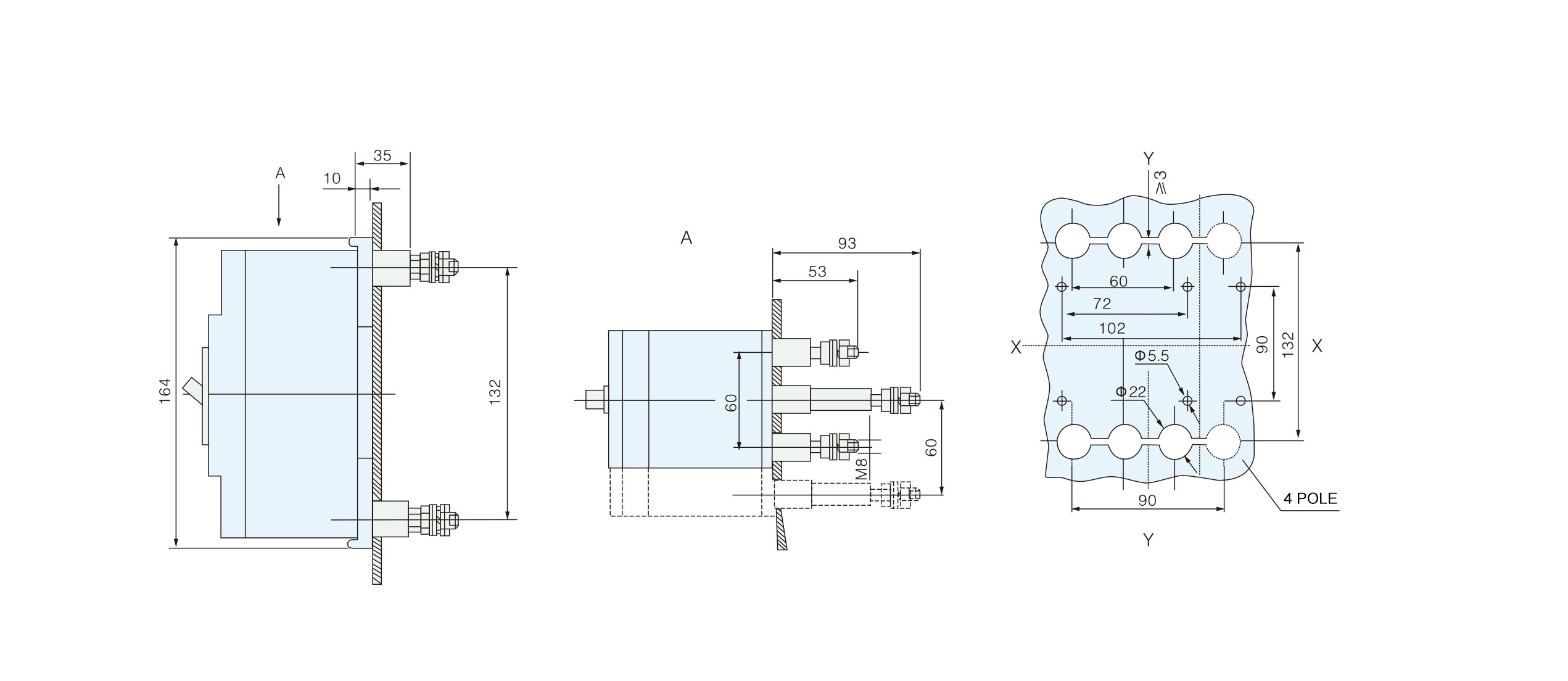

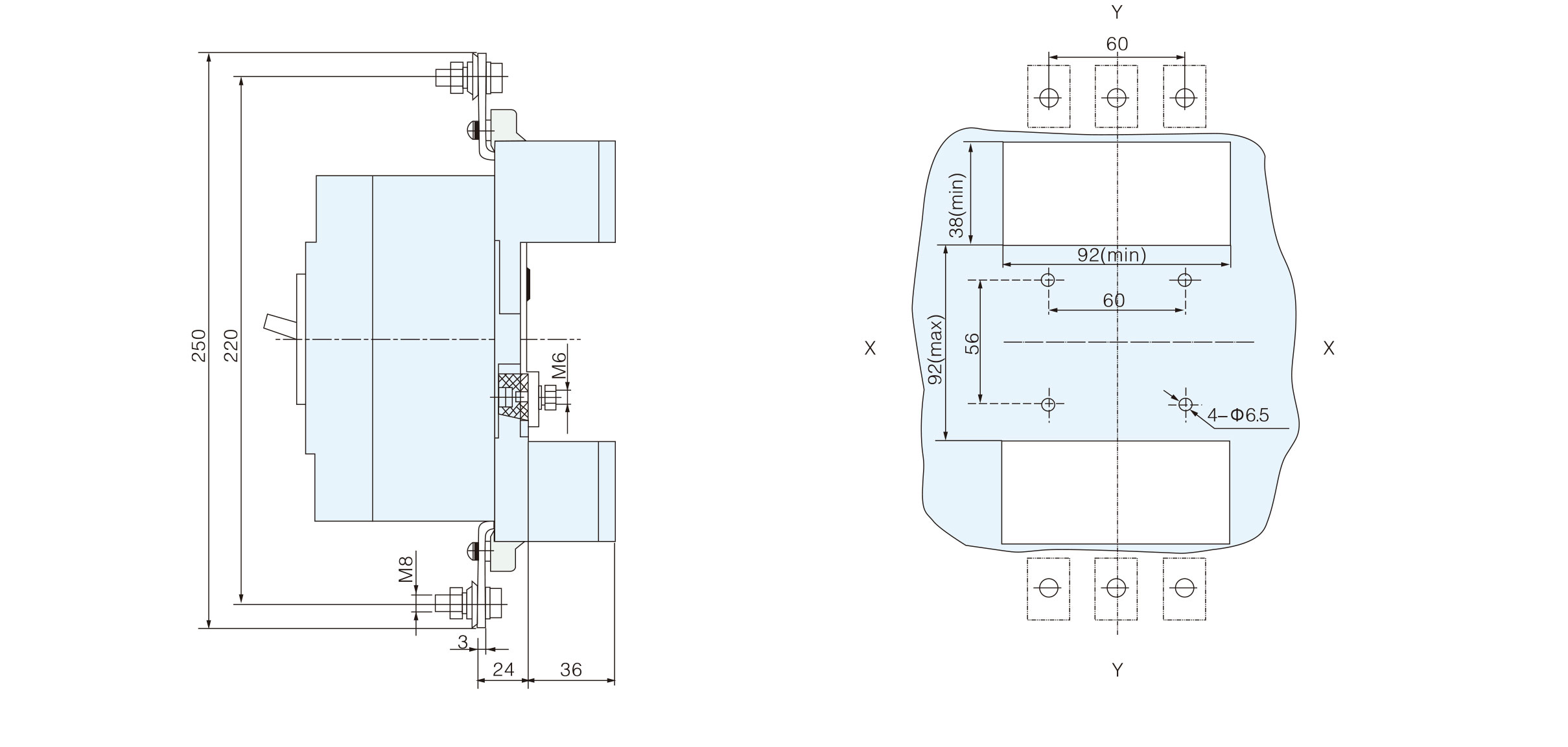

Datos técnicos

Hstand actual LCW (KA) 1S

Modelo		KJM3E-125		KJM3E-250		KJM3E-400		KJM3E-630		KJM3E-800
Marco de corriente INM (v)		125		250		400		630		800
Nivel de capacidad de ruptura		M	H	M	H	M	H	M	H	M	H
Current CurrentLR1 (a)		32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100)		225 (100,125, 140,160,180,200, 225)		400 (200,225,250 280,315, 350,400)		630 (400,420,440 460,500,530,560 600,630)		800 (630,640,660 680,700,720,740 760,780,800)
Número de polos		3		3		3		3		3
UI (V) de voltaje de aislamiento nominal (v)		800
Voltaje de operación nominal UE (V)		400
Voltaje de resistencia de impulso nominal uimp (v)		8000
Capacidad de ruptura de cortocircuito de cortocircuito con calificación LCU (KA)		50	85	50	85	65	100	65	100	75	100
Capacidad de ruptura de cortocircuito operativo con calificación LCS (KA)		35	50	35	50	42	65	42	65	50	65
Ingenio de cortocircuito operativo con calificación							5		8		10
Categoría de uso			A		A		B		B		B
Distancia de arco (mm)		≯50				≯100
Rendimiento operativo	Power On (Times)	1500		1000		1000		1000		500
	Sin poder (tiempos)	8500		7000		4000		4000		2500

Pérdida de energía

Modelo	Actual (a)	Pérdida total de energía trifásica
Modelo	Actual (a)	Cableado del panel delantero y trasero	Cableado
KJM3E-125	100	35	40
KJM3E-250	225	62	70
KJM3E-400	400	115	125
KJM3E-630	630	190	210
KJM3E-800	800	262	294

El factor de reducción cuando cambia la temperatura ambiente

Modelo	+40 ℃	+45 ℃	+50 ℃	+55 ℃	+60 ℃
KJM3E-125	1ln	0.95ln	0.89ln	0.84ln	0.76 ln
KJM3E-250	1ln	0.96ln	0.91ln	0.87ln	0.82 ln
KJM3E-400	1ln	0.94ln	0.87ln	0.81ln	0.73ln
KJM3E-630	1ln	0.91ln	0.85ln	0.80ln	0.74ln
KJM3E-800	1ln	0.881ln	0.83ln	0.79ln	0.76 ln

NOTA: Los factores de reducción de la descripción anterior se miden bajo la corriente nominal del marco.

Las características de acción del tiempo inverso de protección contra sobrecorriente a largo plazo

Actual		Tiempo de acción
Distribución de energía	1.05lr1	2hno Acción en el interior
	1.3LR1	≤1h acción
	2lr1	Configuración del tiempo T1 (s)	INM = 100,225A				INM = 400,630,800A
	2lr1	Configuración del tiempo T1 (s)	12	60	80	100	12	60	100	150
Protección del motor	1.05lr1	2hno Acción en el interior
	1.2lr1	≤ 1 HACCIÓN
	1.5lr1	Tiempo de acción T1 (s)	INM = 100,225A				INM = 400,630A
	1.5lr1	Tiempo de acción T1 (s)	21.3	107	142	178	21.3	107	178	267
	2lr1	Tiempo de acción T1 (s)	12	60	80	100	12	60	100	150
	7.2lr	Configuración del calendario1 (s)	0.93	4.63	6.17	7.72	0.93	4.63	7.72	11.6

Nota:

1. Carga de tiempo de acción I ²T1 = (2LR1) ²T1 (1.2ir≤ 1

2. La tolerancia del tiempo de acción es ± 20%;

3. El tiempo de retorno no es menor que el tiempo de acción del 70%.

Corriente de corto tiempo

Actual	Tiempo de acción
Ir2≤ 1≤1.5lr2	Límite de tiempo inverso		L ²T1 = (1.5LR1) ²T2
1.5lr2≤1 ≤ ir3		Configuración del calendario2 (s)	0.06	0.1	0.2	0.3
(Nota: la tolerancia de la acción del tiempo inverso es ± 20%)	Límite de tiempo	Tolerancia (s)	± 0.02	± 0.03	± 0.04	± 0.06
		Tiempo de retorno (s)			0.14	0.21
