HXGN

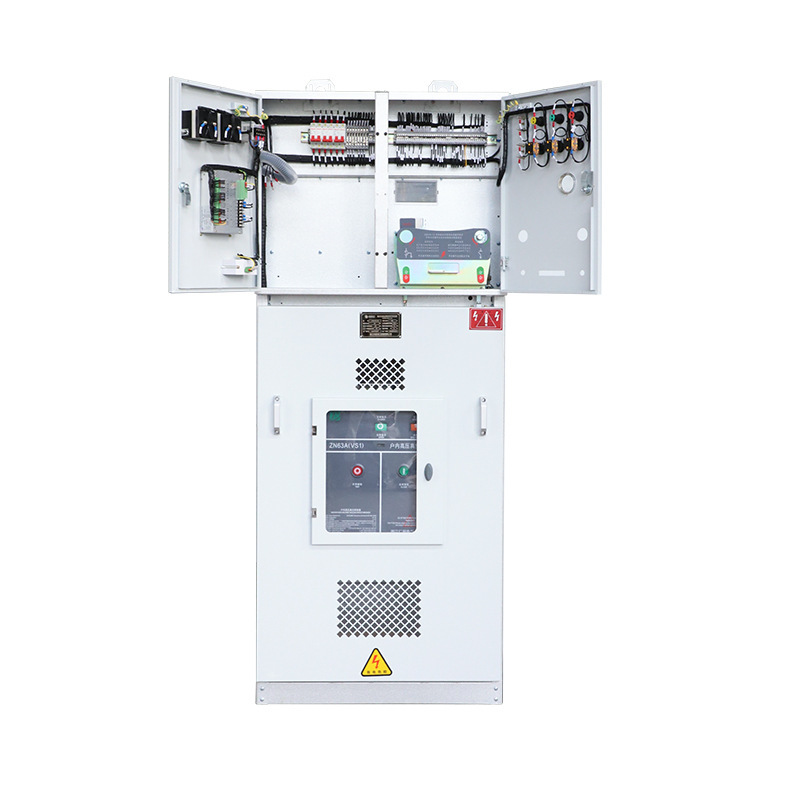

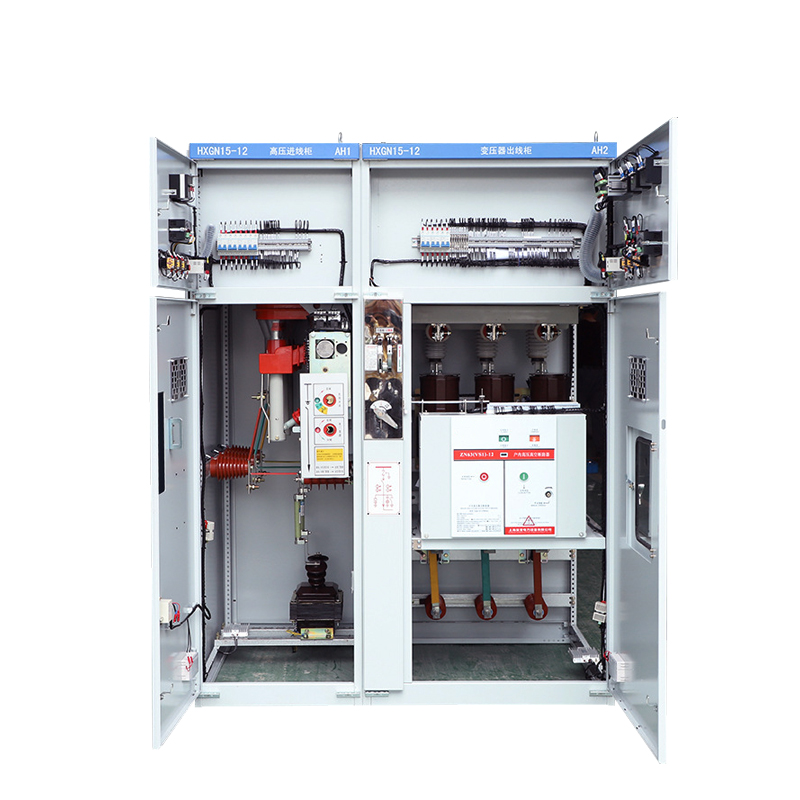

HXGN-12 Fijo Metal Cerrado SwitchGear (En lo sucesivo, Jefe Referido como \"Gabinete de rejilla\")) es un convertidor de CA trifásico con voltaje nominal de 10kV y potencia nominal de 50/60Hz.
Estado de Disponibilidad:
Cantidad:

1

Visión general

Tipo HxGNO-12 Tipo de caja Se fijó un interruptor cerrado de metal (denominado como gabinete de red de anillo) es un conjunto completo de equipos eléctricos de alta tensión de CA con voltaje nominal de 12 kV a 35 kV y frecuencia nominal de 50Hz. Se utiliza principalmente en la red de anillo de CA trifásico, red de distribución de terminales y equipos eléctricos industriales para recibir y distribuir energía eléctrica. También es adecuado para cargar en la subestación tipo caja.11

Conditones de trabajo

1. Temperatura ambiente de trabajo: límite superior + 40ºC, límite inferior: -25ºC.

2. La altitud del sitio de uso no debe exceder de 2000 m.

3.Aair humedad relativa: el promedio diario no es más del 95%, el promedio mensual no es más del 90%.

4. El aire circundante no es la corrosión o el gas combustible, el vapor de agua y otra contaminación obvia.

5. No hay vibraciones violentas frecuentes.

Tipos de significado

H X G N () - 12 Zf (R) / () - () ()
Gabinete de red de anillo Una caja estacionario interior Diseñar un número de secuencia Voltaje nominal (KV) Interruptor de carga de vacío Con un fuset
Plan Características del mecanismo de operación. Corriente nominal (A)

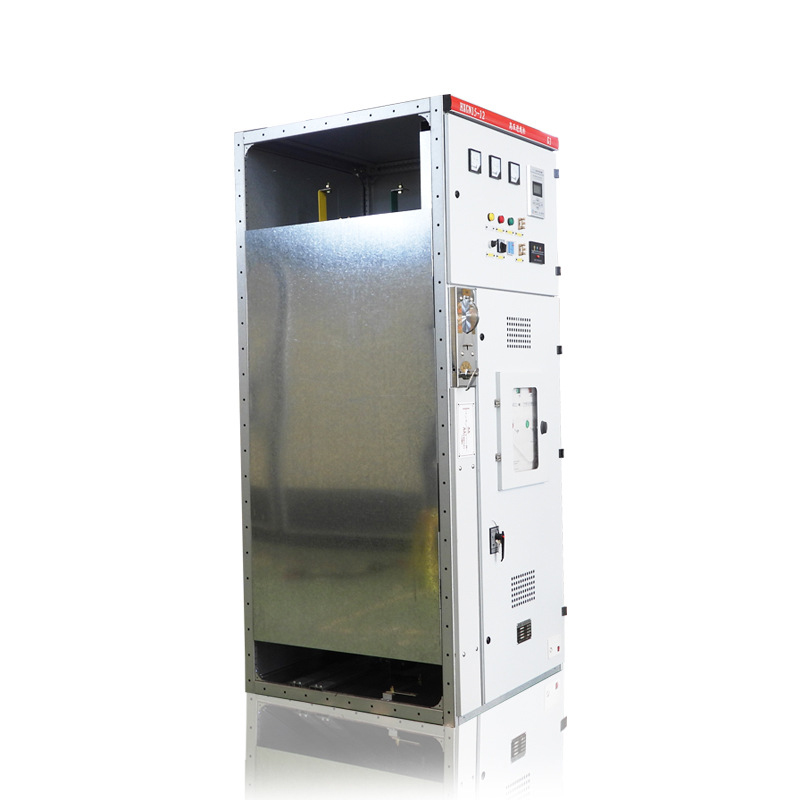

Placa de zinc de aluminio de alta calidad.

Material engrosado, sólido sólido y durabe.


XHGN15 1 (9)

Estructura mecánica de alta resistencia

Haz que los productos sean más seguros. Operación es más confiable y conveniente.

XHGN15 1 (2)

Transformador de voltage

Infusión de resina epoxi, buen aislamiento, tornillos para la puesta a tierra, que los más precisos

XHGN15 1 (1)

Componentes

Adoptar un proceso de producción de alto nivel, cada gran famosa marca de la marca Seiko Producción de eficiencia de producción superior, producto más estable

Hxgn15 2 (1)



Tamaño del producto

纸纸


Parámetros técnicos principales

Sr.ContenidoUnidadValor
1Voltaje nominalkv12
2Frecuencia nominalHz50
3Corriente nominalA630
4Max. Corriente de fusible nominalA200
5Corriente de rotura de cortocircuito nominalka31.5 (conjuntos de fusibles)
6Corriente pico nominal soportadaka50
7Corriente de resistencia a corto plazo (4S)ka20
8Corriente de cortocircuito nominalka50
9Circuito a tierraTiempo corto calificado en el horario corto (2s)ka20
Corriente pico nominal soportadaka50
10Frecuencia soporta voltaje en lminFase, Tierrakv42
Fractura aisladakv48
11Impulso de rayo soportar voltaje (pico)Fase, Tierrakv75
Fractura aisladakv85
12Corriente de apagado de la carga de energía del 5%A31.5
13Corriente de distribución calificada de rotura selladaA630
14Corriente de rotura de carga de cableA10
15Corriente de transferencia de roturaInterruptor de cargaA1300
Interruptor de carga de vacíoA3150
16Vida mecánicaInterruptor de carga de vacíoVeces10000
Interruptor de tierraVeces2000
17Grado de protecciónIP1p3x
18Método de operación-Manual / Motor
