Panel APFC: eliminar las penalizaciones del factor de potencia y la capacidad del sistema de desbloqueo

I. ¿Por qué necesitamos un panel APFC?

Las instalaciones plagadas de un factor de bajo potencia enfrentan consecuencias inmediatas y costosas: cargas de utilidad punitiva , desgaste acelerado en la aparemadura eléctrica , energía desperdiciada y capacidad del sistema limitada. Esta ineficiencia drena rentabilidad y arriesga la confiabilidad del equipo. La solución diseñada integrada en su tabla de interruptores o interruptores de bajo voltaje es el panel APFC (panel de corrección de factor de alimentación automático).

Un panel APFC es un panel eléctrico especialmente diseñado diseñado para una compensación de potencia reactiva automatizada . Su función central es el monitoreo y la corrección continuos, manteniendo un factor de potencia óptimo (> 0.95) a través de la conmutación inteligente de los bancos de condensadores . Esta tecnología de corrección de factor de potencia automática se dirige directamente a las cargas financieras y operativas causadas por cargas inductivas.

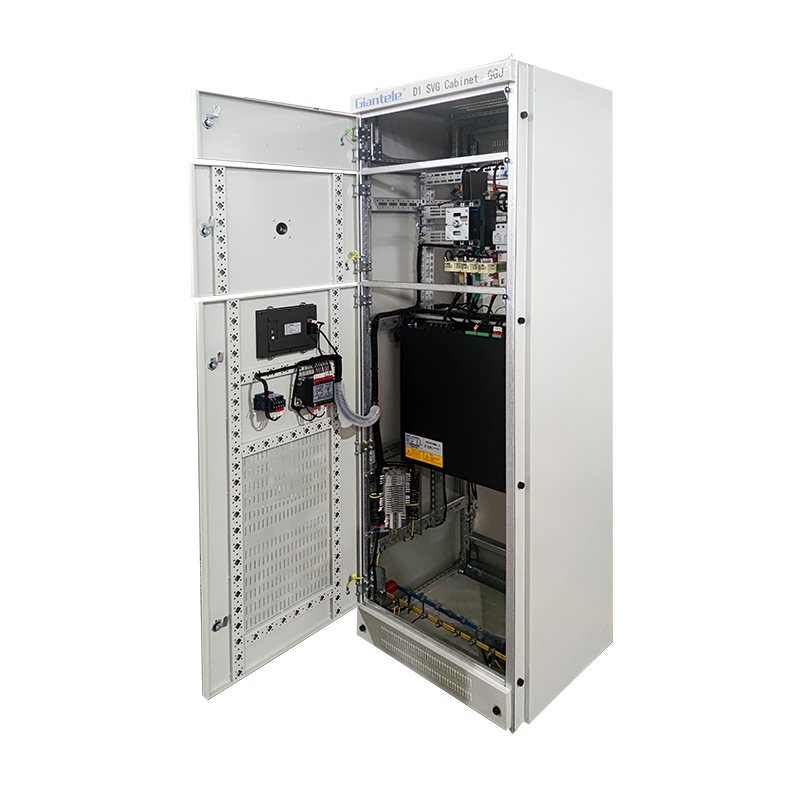

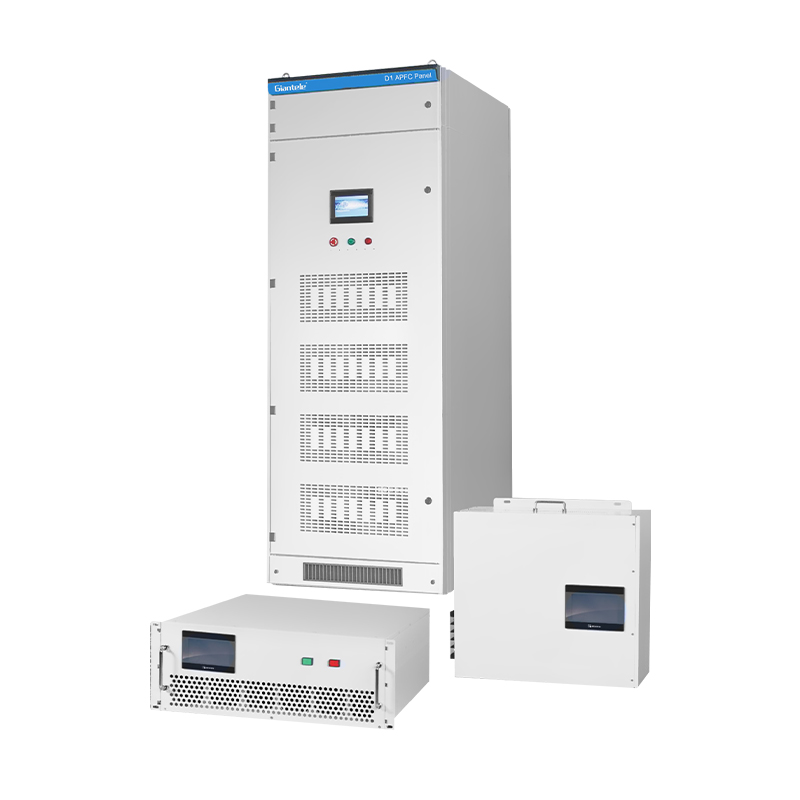

Panel APFC

Panel APFC

Panel APFC

II. Desempacar consecuencias de bajo factor de potencia

Ignorar un bajo factor de potencia garantiza impactos negativos en su aparejo eléctrico y en línea de fondo:

1. Sanciones costosas del factor de potencia: los servicios públicos imponen cargas significativas cuando el factor de potencia cae por debajo de los umbrales del contrato (típicamente 0.90-0.95). Esto es puro gasto evitable.

2. Capacidad de infraestructura eléctrica desperdiciada: transformadores de fuerzas de PF bajas , cables, interruptores de circuito y aparejos dentro de su panel eléctrico para transportar corriente excesiva para el mismo trabajo real. Esto lleva a:

• Los sistemas 'Full ' no pueden agregar carga: la capacidad existente de la aparejo de interruptores de bajo voltaje se consume de manera ineficiente, bloqueando la expansión sin actualizaciones costosas.

• Aumento de las pérdidas de energía I²R: el flujo de corriente más alto provoca una generación sustancial de calor (pérdidas resistivas) en conductores y componentes de apartamento , desperdiciando kWh por los que paga.

3. Degradación acelerada del equipo: la corriente excesiva a través de la aparemadura eléctrica , los transformadores y los cables provoca sobrecalentamiento, aumenta el estrés térmico y acortan la vida útil del componente (aislamiento, contactos, barras colectivas). Su centralita envejece prematuramente.

4. Potencios de voltaje: la inestabilidad de voltaje agravada en los extremos de la distribución puede afectar el equipo sensible.

Implementar un panel APFC para la corrección de factores de potencia automáticos es la ruta directa para mitigar estos costosos problemas.

Iii. La solución del panel APFC: cómo funciona la corrección de factor de potencia automática

El panel APFC realiza una compensación de potencia reactiva utilizando bancos de condensadores para suministrar potencia reactiva líder (KVAR), contrarrestando la potencia reactiva rezagada dibujada por cargas inductivas (motores, transformadores). Esta acción logra una mejora vital del factor de potencia.

Integrado dentro de su tabla de interruptores de bajo voltaje o como un componente de switchboard independiente , el panel APFC alberga elementos clave:

1. Controlador inteligente: el factor de potencia en tiempo real , el voltaje y la corriente de monitoreo del cerebro; Calculación de requerida la compensación de potencia reactiva (KVAR).

2. Bancos de condensadores: Grupos de condensadores (KVAR Calificación), la fuente de corrección del factor de potencia de potencia correctiva que habilita.

3. Dispositivos de conmutación de precisión (contactores/tiristores): ejecute comandos del controlador para cambiar los pasos del banco del condensador dentro/fuera del circuito dentro del panel eléctrico.

4. Desmiring Reactores (esenciales para la mitigación armónica): Proteja a los bancos de condensadores de la sobrecarga y evite la resonancia en entornos armónicos contaminados, asegurando una compensación de potencia reactiva confiable dentro de la apargumentación del interruptor.

5. Protección integral: fusibles, sobre/bajo relés de voltaje, los sensores térmicos salvaguardan la inversión dentro de la aparición eléctrica.

6. Interfaz de monitoreo: proporciona visibilidad en PF, voltaje, corriente, etc., en el panel eléctrico.

Operación automatizada sin costura:

1. Detección: el controlador identifica el factor de potencia subóptimo.

2. Calcular: determina un déficit preciso de KVAR que requiere una compensación de potencia reactiva.

3. Comando: señala los pasos del banco del condensador específico .

4. Activar: los dispositivos de conmutación energizan los condensadores requeridos.

5. Correcto: la corriente líder neutraliza la corriente de retraso, entregando la mejora del factor de potencia.

6. Sostenga: el ajuste continuo en tiempo real a través de la corrección automática del factor de potencia garantiza un rendimiento óptimo del sistema sin entrada manual dentro de su tabla.

IV. Beneficios probados de la integración del panel APFC

La instalación de un panel APFC ofrece un retorno rápido de la inversión y las ganancias operativas:

• Elimine los sanciones del factor de potencia y reduzca los cargos de demanda: recorte los costos de servicios públicos inmediatos e innecesarios. La corrección de factor de potencia automática se dirige al drenaje financiero raíz.

• Reduzca el consumo de energía: la corriente de operación más baja reduce significativamente las pérdidas de I²R en cableado y apartamento , generando ahorros directos de KWH. La mejora del factor de potencia significa menos potencia desperdiciada.

• Maximice la capacidad de infraestructura existente: reduzca la potencia aparente (KVA). Desbloquee la capacidad latente en transformadores, cables, tambores de bajo voltaje y tablero de cambio , retrasando actualizaciones costosas.

• Extienda la vida útil del equipo: las corrientes y temperaturas reducidas disminuyen el estrés térmico en la aparamenta , los transformadores y los cables. La confiabilidad mejorada reduce los costos de mantenimiento.

• Mejorar el perfil de voltaje: minimice las gotas de voltaje causadas por las corrientes reactivas, mejorando la calidad de la potencia para cargas sensibles aguas abajo.

• Cumplimiento garantizado: garantizar la adherencia constante al factor de potencia de utilidad exigentes con una compensación de potencia reactiva confiable.

• Mejora de la sostenibilidad: las pérdidas más bajas del sistema contribuyen a una huella de carbono reducida.

V. Áreas de aplicación crítica que requieren paneles APFC

Un panel APFC es esencial donde las cargas inductivas causan un factor de potencia bajo sostenido (<0.90):

• Fabricación industrial: instalaciones con motores (bombas, ventiladores, compresores, CNC), soldadura, calentamiento inductivo grande, prensas de estampado.

• Edificios comerciales: grandes complejos con HVAC central, extensa iluminación fluorescente/LED (balastos), bombas, ascensores, cocinas comerciales.

• Infraestructura: estaciones de bombeo de agua/aguas residuales, grandes sistemas de ventilación.

• Entornos críticos: centros de datos (Sistemas UPS, enfriamiento), hospitales que requieren una aparición confiable y potencia de la tabla de cambio .

• Industria pesada: petróleo y gas, minería, instalaciones de maquinaria pesada.

• Cualquier sitio que experimente: PF penalizaciones en facturas, altas pérdidas de energía inexplicables, transformadores/cables en caliente o capacidad restringida en su infraestructura de panel eléctrico .

VI. Conclusión: la inversión esencial en eficiencia eléctrica

El panel APFC no es un lujo. Es una tecnología de corrección de factores de potencia fundamental crítica para la eficiencia eléctrica moderna y la gestión de costos. Elimina sistemáticamente los desechos financieros y el estrés del equipo impuesto por un factor de potencia bajo a través de una compensación de potencia reactiva automatizada y precisa utilizando bancos de condensadores controlados.

Lograr resultados óptimos requiere experiencia: análisis de factor de potencia preciso , tamaño de banco de condensadores precisos y configuración de pasos, evaluación armónica para la selección de reactores, la calidad de los componentes robustos e integración perfecta en entornos de treinta de interruptores de bajo voltaje .
