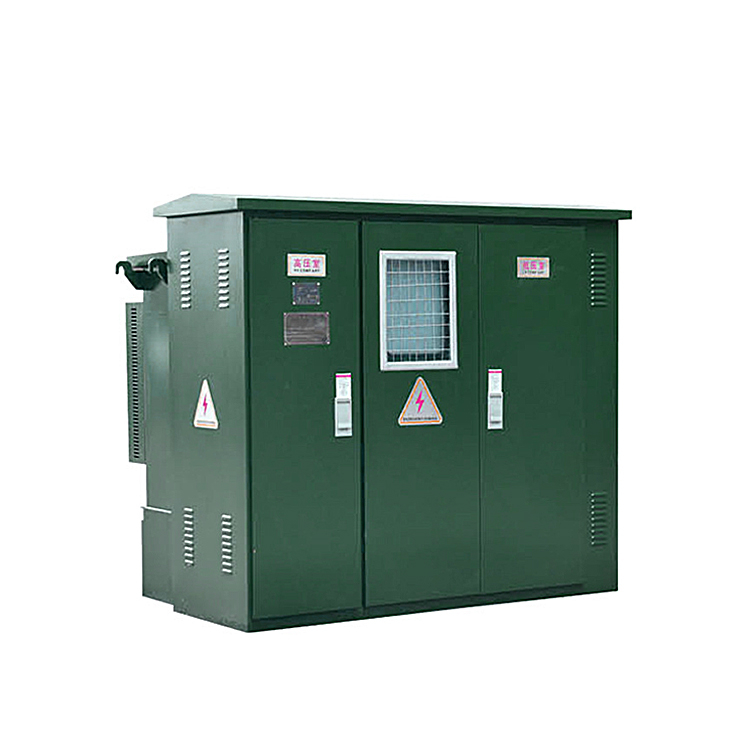

Subestación de apartamento MV Compact 7.2kV

Origno de lugar: Zhejiang, China


Rango de aplicación: Plantas de alimentación.


Grado de protección de shell: IP30


Especificaciones: 8001500 * 2300


Material de la cáscara: aleación de aluminio.
Voltaje nominal:
Frecuencia nominal:
Corriente nominal:
Condensador calificado:
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Yb

  • Zhegui Electric

  • 6kv-35kv

  • 50Hz

  • 1 pieza

  • Ofrecido

  • 50-2000kVA

  • 400A / 630A

1

Visión general

1.Arando:Voltaje nominal: Equipo de HV 7.2KV y 12kV, equipo LV 0.4 KV. Corriente nominal: Equipo de HV 630A, LVEquipo 100-2000a.

2.Applicación: la Subestación de la serie YBM22 es un tipo de dispositivo de distribución de energía compacta que integra un alto voltajeEquipo eléctrico, transformador y equipo eléctrico de bajo voltaje. Se puede utilizar en edificios de gran altura, edificio.en áreas urbanas y rurales, comunidades residenciales, áreas de desarrollo de alta tecnología, fábricas de pequeñas y medianas,Áreas mineras, campos petroleros, sitios de construcción temporal y otros locales. También se puede utilizar para la aceptación yDistribución de la potencia en el sistema de distribución de energía de 6-15kv, 50Hz (60Hz), sistema de distribución de energía principal del anillo yFuente de alimentación doble o sistema de distribución de energía de terminal de radiación.

3.Feature: alta integridad, tamaño pequeño, estructura compacta, operación segura y confiable, mantenimiento conveniente,Portátil, etc. en comparación con la subestación de cámaras civiles convencionales, en la misma capacidad, la prefabricadaLa subestación combinada necesita solo 1/10 ~ 1/15 del piso. Para que se reduzca el gasto de la construcción.

4. estándar: IEC1330

11

Conditones de trabajo

Temperatura del aire 1. -10 ~ ~ + 40 ℃

2.altitud: ≤1000m

3.Solar Radiación: ≤1000W / m

CUBIERTA 4.ICE: ≤20mm

5. Velocidad de vino: ≤35m / s

6. Humedad privativa: la humedad relativa promedio diaria ≤95%. Monte un pariente promediohumedad ≤90%.Presión de vapor de agua relativa promedio diaria ≤ 2.2kpa. Presión de vapor de agua relativa promedio mensual ≤1.8kpa.

7.Enventa de intensidad: ≤Magnitud 8.

8. Placplible en los lugares sin gases corrosivos e inflamables.

Nota: Los productos personalizados están disponibles.


Tipos de significado

Y B M 22 - 12 / 0.4
Tipo prefabricado Subestación Estructura No. de diseño Voltaje nominal del lado de alto voltaje Voltaje nominal de bajo voltaje


Componentes de alta calidad

Elija los componentes de la industria bien conocidos de la industria electrica. en cuarentoso

美 变 2 (2)

Cores de placa de acero de silicona.

El núcleo de hierro hecho de una nueva hoja de acero SILI COR enrollada en frío puede ahorrar energía, reducir el ruido, la corrosión del esquimal y Effestivelv reducir la pérdida sin carga.

src = http ___ www.cnstedu.cn_uploads_article_20181030 _ 15408897235 50195.jpg & consulte=http ___ www.cnstedu

Cobertura de la fila de cobre

Buena conductividad, operación estable, mejorada capacidad de sobrecarga, baja pérdida de línea, no fácil de oxidar, transformada prolongada IFE

主主 -05

Transformador de corriente

Casting de resina epoxi por buen aislamiento de tierra, cambio que precisión

3



Tamaño del producto descripti

4

Parámetros técnicos principales


Capacidad (KVA)ABCDEFGMN
Exhaustividad
escribe
100-25024001750125080060017501450950550
31524001750135080065017501450950550
400-50024001850145080065017501550950550
63024001850155080065017501550950550
80024001950155080065017501650950550
100024001950165080070017501650950550
