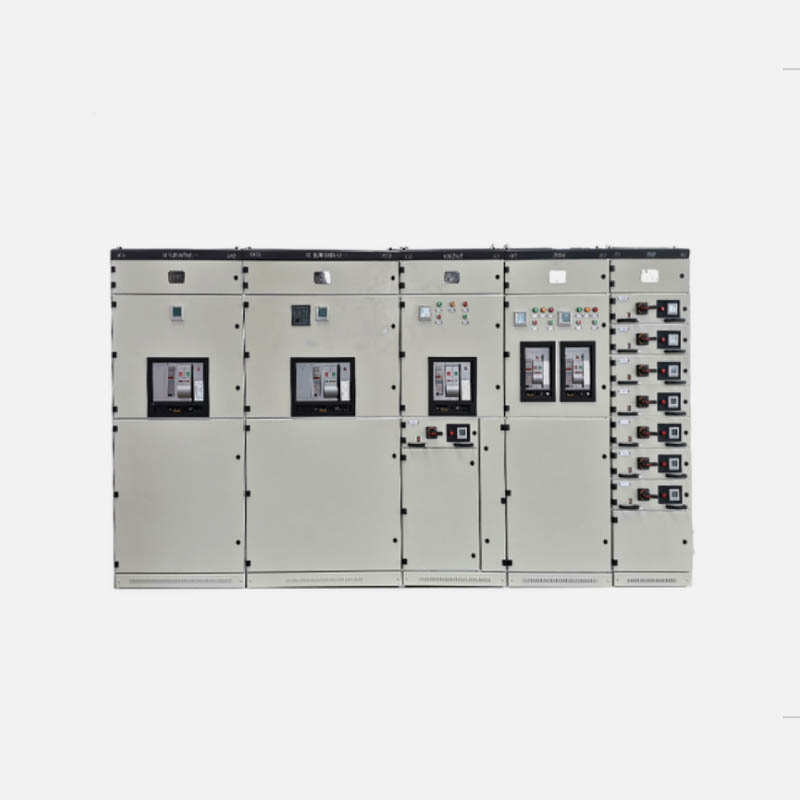

Visión general
1.Artífugo: voltaje nominal 400V, 690V, al alcance de corriente nominal a 4000A.
2.Applicación: principalmente aplicable en su lugar con alta automaticidad y necesidad de
Comuníquese con la computadora, como la gran estación de energía y el sistema de petroquímica,
Como el dispositivo de distribución de bajo voltaje de la distribución y control del motor,
y compensación de energía reactiva en el sistema de energía.
3.level de protección IP30, IP40
4. estándar: IEC60439-1
Conditones de trabajo
Temperatura del aire 1.Aambient: -15 ~ ~ + 40 ℃
Temperatura promedio diaria: ≤35 ℃
Cuando la temperatura real excede el rango, debe usarse reduciendo elcapacidad en consecuencia.
2.altitud: ≤2000m
3. Humedad privativa: ≤50%, cuando la temperatura es + 40 ℃
Cuando la temperatura es baja, se permite la humedad relativa más grande. Cuando es + 20 ℃,La humedad relativa puede ser del 90%. Dado que el cambio de temperatura se harácondensación.
4. Iniciación de la instalación: ≤5%
5.Applacible en los lugares sin gases corrosivos e inflamables.
Nota: Los productos personalizados están disponibles.
Tipos de significado
G | C | S | - | () | - | () |
Cambio cerrado cerrado | Tipo retirable | Sistema eléctrico Zhegui | Esquema de circuito principal No. | Esquema de circuito auxiliar No. |
Visión general
1.Artífugo: voltaje nominal 400V, 690V, al alcance de corriente nominal a 4000A.
2.Applicación: principalmente aplicable en su lugar con alta automaticidad y necesidad de
Comuníquese con la computadora, como la gran estación de energía y el sistema de petroquímica,
Como el dispositivo de distribución de bajo voltaje de la distribución y control del motor,
y compensación de energía reactiva en el sistema de energía.
3.level de protección IP30, IP40
4. estándar: IEC60439-1
Conditones de trabajo
Temperatura del aire 1.Aambient: -15 ~ ~ + 40 ℃
Temperatura promedio diaria: ≤35 ℃
Cuando la temperatura real excede el rango, debe usarse reduciendo elcapacidad en consecuencia.
2.altitud: ≤2000m
3. Humedad privativa: ≤50%, cuando la temperatura es + 40 ℃
Cuando la temperatura es baja, se permite la humedad relativa más grande. Cuando es + 20 ℃,La humedad relativa puede ser del 90%. Dado que el cambio de temperatura se harácondensación.
4. Iniciación de la instalación: ≤5%
5.Applacible en los lugares sin gases corrosivos e inflamables.
Nota: Los productos personalizados están disponibles.
Tipos de significado
G | C | S | - | () | - | () |
Cambio cerrado cerrado | Tipo retirable | Sistema eléctrico Zhegui | Esquema de circuito principal No. | Esquema de circuito auxiliar No. |

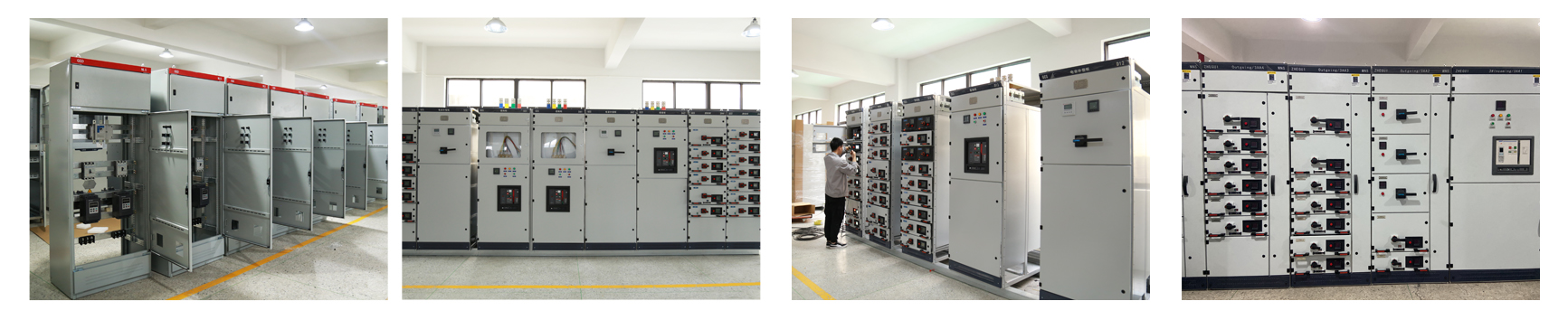

Material de la cáscara de alta calidad
Placa de zinc de aluminio, procesamiento de superficies de resina epoxi, hermosa y duradera.
Controlador inteligente
La sabiduría, la ciencia y la tecnología de inteligencia hacen que la electricidad sea más segura.
Personalización profesional
El interior está cuidadosamente diseñado.
En la parte inferior del cajón
Diseño de tipo de enchufe inferior del cajón, instalación de cableado conveniente.
Material de la cáscara de alta calidad
Placa de zinc de aluminio, procesamiento de superficies de resina epoxi, hermosa y duradera.
Controlador inteligente
La sabiduría, la ciencia y la tecnología de inteligencia hacen que la electricidad sea más segura.
Personalización profesional
El interior está cuidadosamente diseñado.
En la parte inferior del cajón
Diseño de tipo de enchufe inferior del cajón, instalación de cableado conveniente.

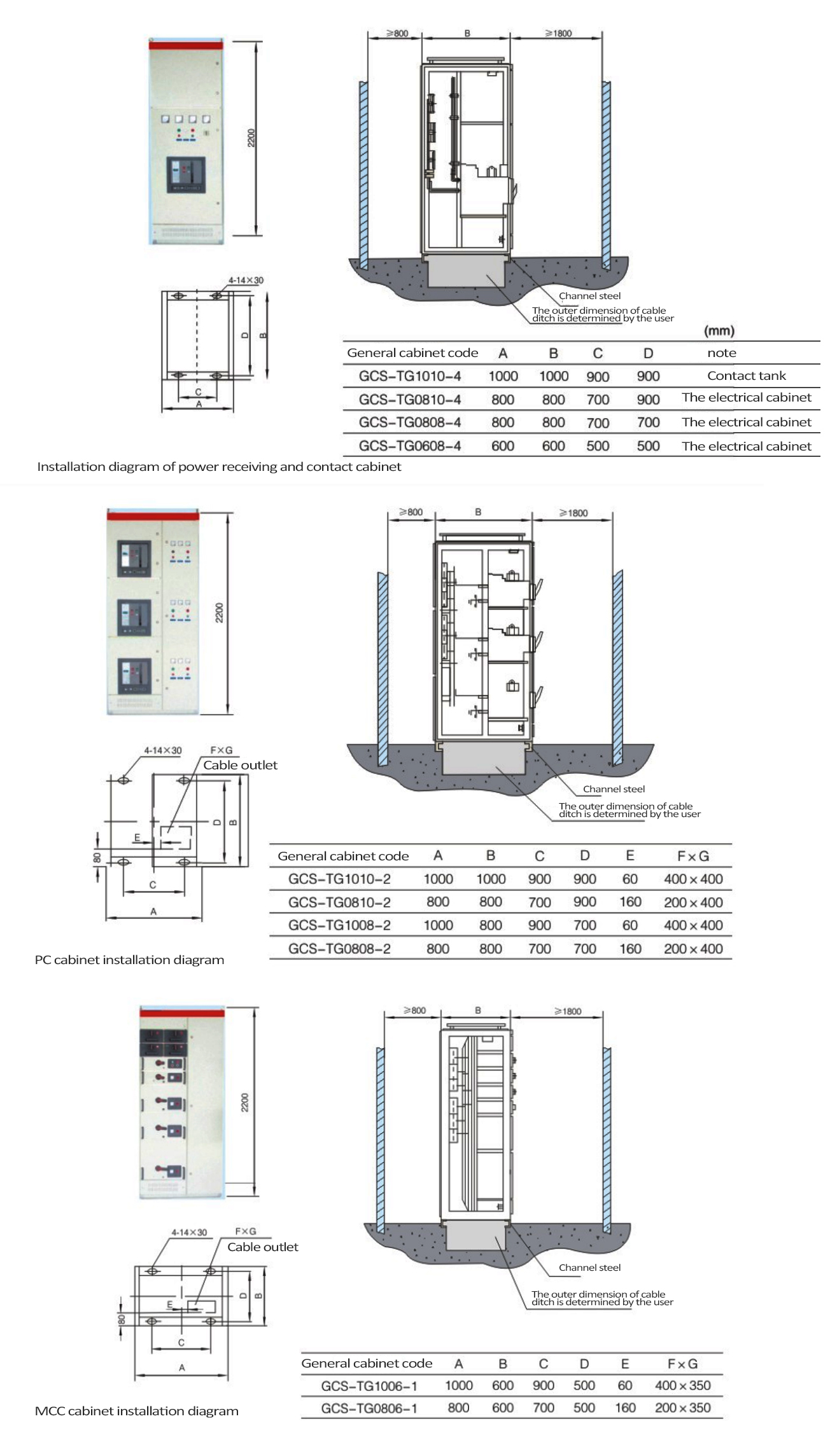

Tamaño del producto descripti
Tamaño del producto descripti
Parámetros técnicos principales
Voltaje nominal del circuito principal (v) | AC380 (400), (660) | |
Tensión nominal de circuito auxiliar (V) | AC220,380 (400) DC110,220 | |
Frecuencia clasificada (Hz) | 50 (60) | |
Tensión nominal de aislamiento (V) | 660 (1000) | |
Corriente nominal (A) | barra horizontal | W4000 |
barra colectora vertical (MCC) | 1000 | |
Asignada de corta duración actual tolerable de bus (kA / 1 s) | 50, 80 | |
Corriente nominal de la tolerancia máxima de bus (kA / 0,1 s) | 105, 176 | |
tensión de prueba de frecuencia de alimentación (V / 1min) | circuito principal | 2500 |
circuito auxiliar | 1760 | |
generatriz | sistema de cuatro hilos trifásica | A. B, C, PEN |
sistema de cinco hilos trifásica | A. B, C, PE, N | |
nivel de protección | IP30, IP40 |
