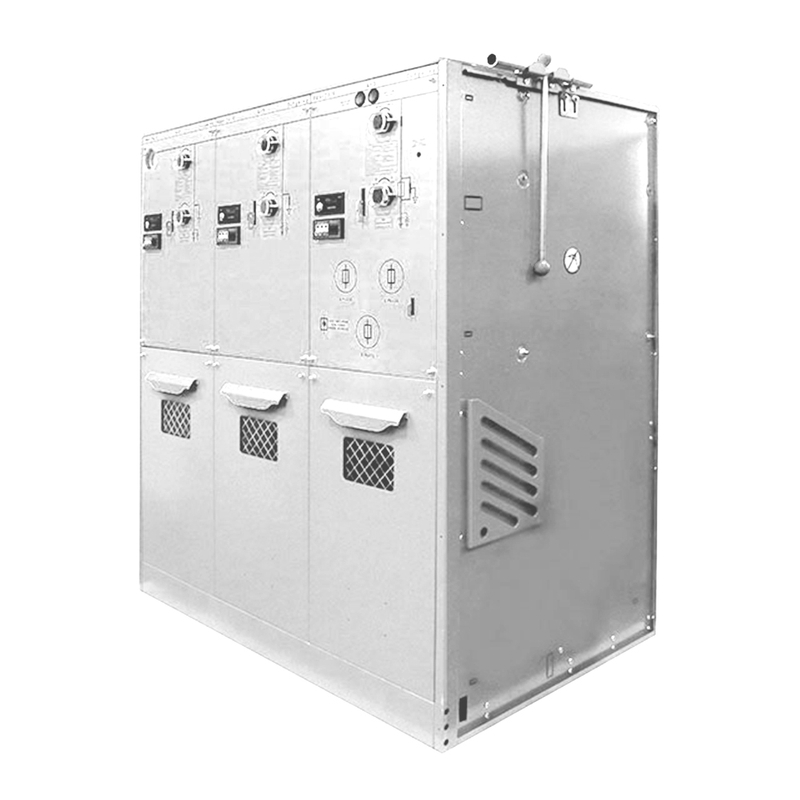

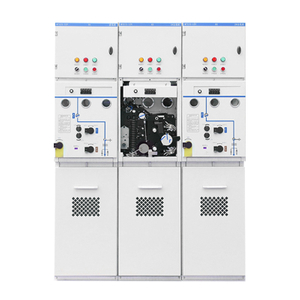

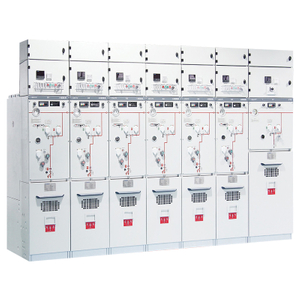

Aparamenta aislada con gas SF6 de unidad principal de anillo de 24 kV

La unidad principal en anillo (RMU) GRM6-24kV es una aparamenta de media tensión aislada en gas ampliamente utilizada en redes de distribución de energía. Este producto integra todas las unidades funcionales de media tensión, permitiendo la conexión, alimentación y protección de transformadores de red en anillo o radiales. La serie GRM6 presenta un diseño compacto, lo que la hace adecuada para diversas configuraciones de red complejas, especialmente en aplicaciones que involucran energía renovable.
Voltaje nominal:
Corriente nominal:
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • GRM6-24

  • Giantele

  • 24KV

  • 630A

  • 1 Uds.

  • Tres

Descripción general

La unidad principal en anillo (RMU) GRM6-24kV es una aparamenta de media tensión aislada en gas ampliamente utilizada en redes de distribución de energía.   Este producto integra todas las unidades funcionales de media tensión, permitiendo la conexión, alimentación y protección de transformadores de red en anillo o radiales.   La serie GRM6 presenta un diseño compacto, lo que la hace adecuada para diversas configuraciones de red complejas, especialmente en aplicaciones que involucran energía renovable.


Condiciones de funcionamiento

  • Altitud: ≤4000m (cuando el equipo esté funcionando a una altitud de 1.000 metros o más, indíquelo especialmente para el ajuste de la presión de carga durante la fabricación).

  • Temperatura ambiente: máx. temperatura: +40 ℃; Mín. temperatura: -25 ℃; La temperatura media en 24 h no supera los 35 ℃.

  • Humedad ambiente: la humedad relativa media en 24h no supera el 95%; la humedad relativa media mensual no supera el 90%.

  • Entorno de instalación: No hay gases explosivos o corrosivos en el aire ambiente, y no se aplican vibraciones ni golpes severos en el sitio de instalación.

  • Capacidad sísmica: 8 escalas de magnitud.

  • Condiciones especiales: Las condiciones especiales de funcionamiento diferentes a las condiciones normales de funcionamiento deben ser acordadas entre el fabricante y el usuario final. Para entornos operativos particularmente hostiles, comuníquese con el fabricante y el proveedor.


Características del producto

  • Diseño compacto

    Diseño modular con estructura compacta, ocupando el mínimo espacio, apto para instalaciones con espacio limitado.

    Combinación flexible de unidades funcionales para satisfacer las diversas necesidades de los usuarios.

  • Alta confiabilidad

    Utiliza tecnología de aislamiento de gas SF6, que ofrece excelentes capacidades de aislamiento eléctrico y extinción de arco, lo que garantiza un funcionamiento estable a largo plazo.

    Los componentes clave provienen de marcas reconocidas internacionalmente, lo que garantiza calidad y bajos índices de fallas.

  • Seguridad operativa

    Equipado con enclavamientos mecánicos y eléctricos integrales para evitar un mal funcionamiento y garantizar la seguridad del operador.

    Indicación clara de posiciones abiertas/cerradas, facilitando la operación y mantenimiento.

  • Monitoreo inteligente

    Compatible con sistemas de monitoreo inteligentes, lo que permite el monitoreo y control remoto, mejorando el nivel de inteligencia de las operaciones de la red eléctrica.

    Admite la recopilación y el análisis de datos, ayudando a los usuarios en el monitoreo de condiciones y la predicción de fallas.

  • Facilidad de mantenimiento

    Diseñado pensando en la facilidad de mantenimiento, con componentes fáciles de desmontar y reemplazar, lo que reduce los costos y el tiempo de mantenimiento.

    Proporciona manuales de mantenimiento detallados y soporte técnico para garantizar que los usuarios puedan resolver problemas rápidamente.

  • Ecológico y energéticamente eficiente

    Utiliza materiales amigables con el medio ambiente, cumpliendo con los estándares ambientales internacionales, reduciendo el impacto ambiental.

    Diseño optimizado para reducir la pérdida de energía y mejorar la eficiencia en el uso de energía.

  • Amplia aplicabilidad

    Adecuado para diversos entornos hostiles, incluidas condiciones de alta humedad y alta salinidad.

    Ampliamente utilizado en redes de distribución, sistemas de energía industrial, construcción de infraestructura y otros campos.

Datos técnicos

NO.ArtículoUnidadUnidad de interruptor de cargaUnidad de aparato combinadoUnidad de disyuntor
1Tensión nominalkV242424
2Clasificado  frecuenciaHz505050
3Corriente nominalA63080 (dependiendo de la corriente del fusible)630
4Nivel de aislamiento nominalVoltaje soportado de frecuencia eléctrica de 1 minuto

Fase a fase,

fase a tierra

kV656565
contactos abiertos797979
Circuito de contactos abiertos222
Tensión soportada de impulso de iluminación

Fase a fase,

fase a tierra

125125125
contactos abiertos145145145
5Corriente nominal soportada de corta duraciónka/s25/4-25/4
6Corriente nominal máxima soportadaka63-63
7Corriente nominal de cierre de cortocircuitoka63Limitado por fusible de alto voltaje63
8Corriente nominal de corte en cortocircuitoka-Limitado por fusible de alto voltaje25
9Corriente de transferencia nominalA-1200-
10Corriente nominal de corte de carga activaA630--
11Corriente de ruptura nominal de anillo cerradoA630-630
12Mecánico          vidaInterruptor de carga/disyuntorVeces5.0005.00010.000
Seccionador de desconexión/seccionador de tierra3.0003.0003.000
13Resistencia de bucleµΩ≤150-≤150
14Presión de carga nominal (presión manométrica a 20 ℃)MPa0.040.040.04
15Tasa relativa anual de fuga de gasAnual≤0,01%≤0,01%≤0,01%
16Grado de protecciónCuerpo del gabinete
IP4XIP4XIP4X
Caja de gasolina
IP67IP67IP67

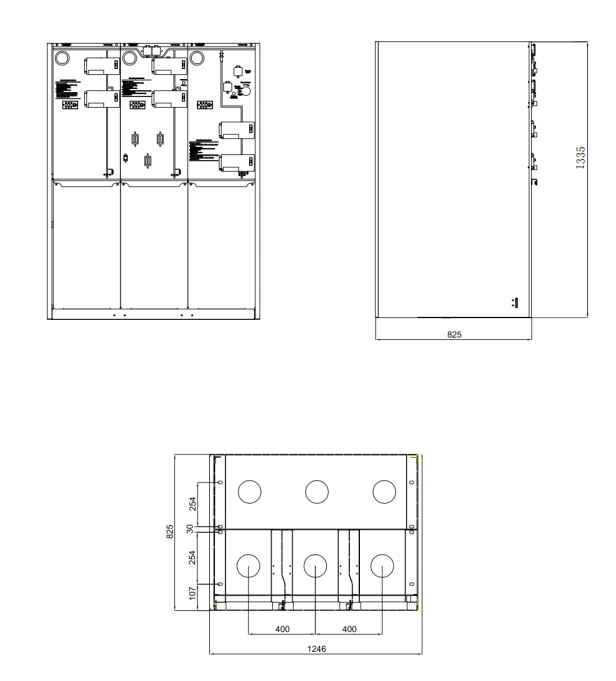

Dimensiones de contorno e instalación

foto

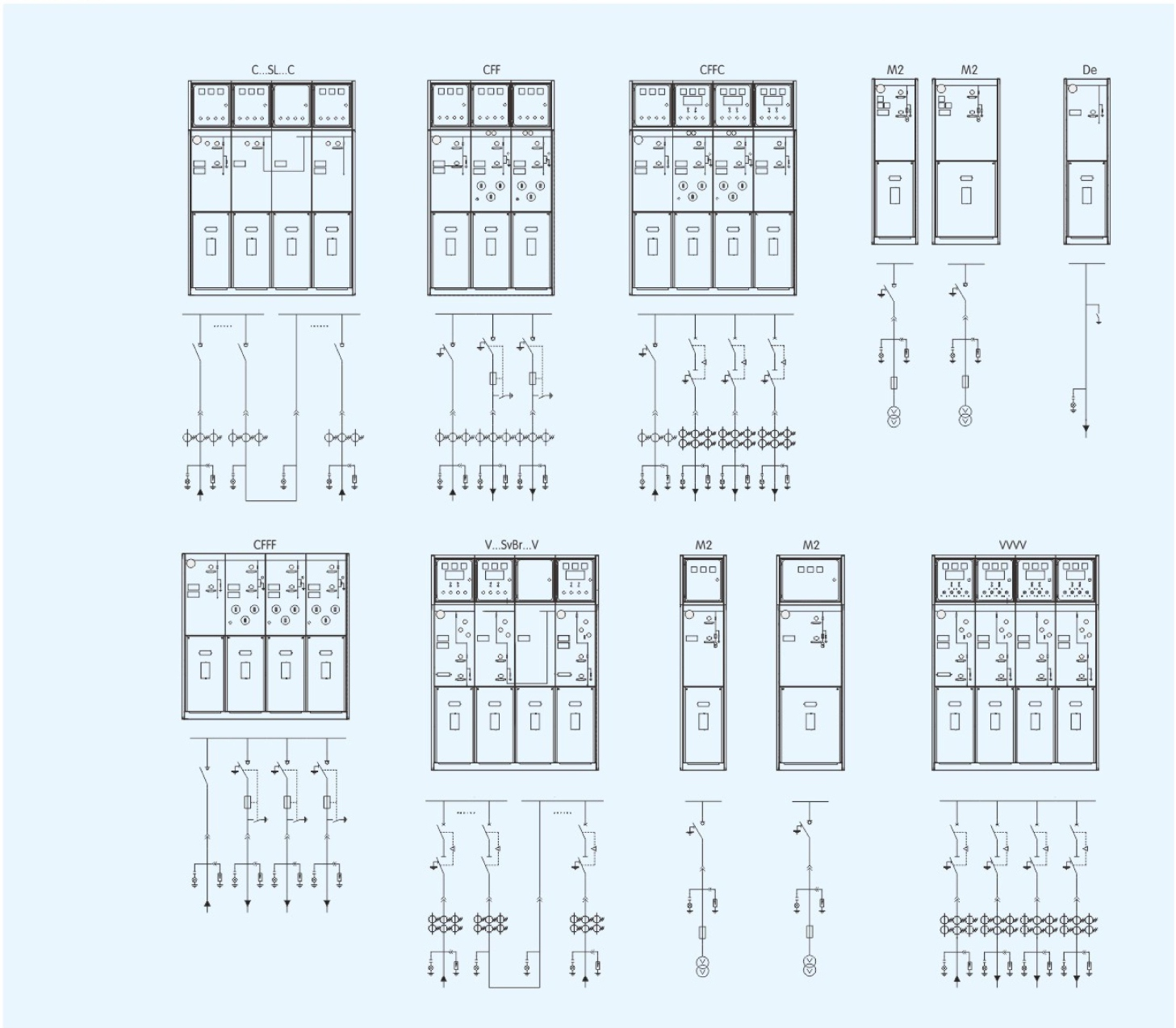

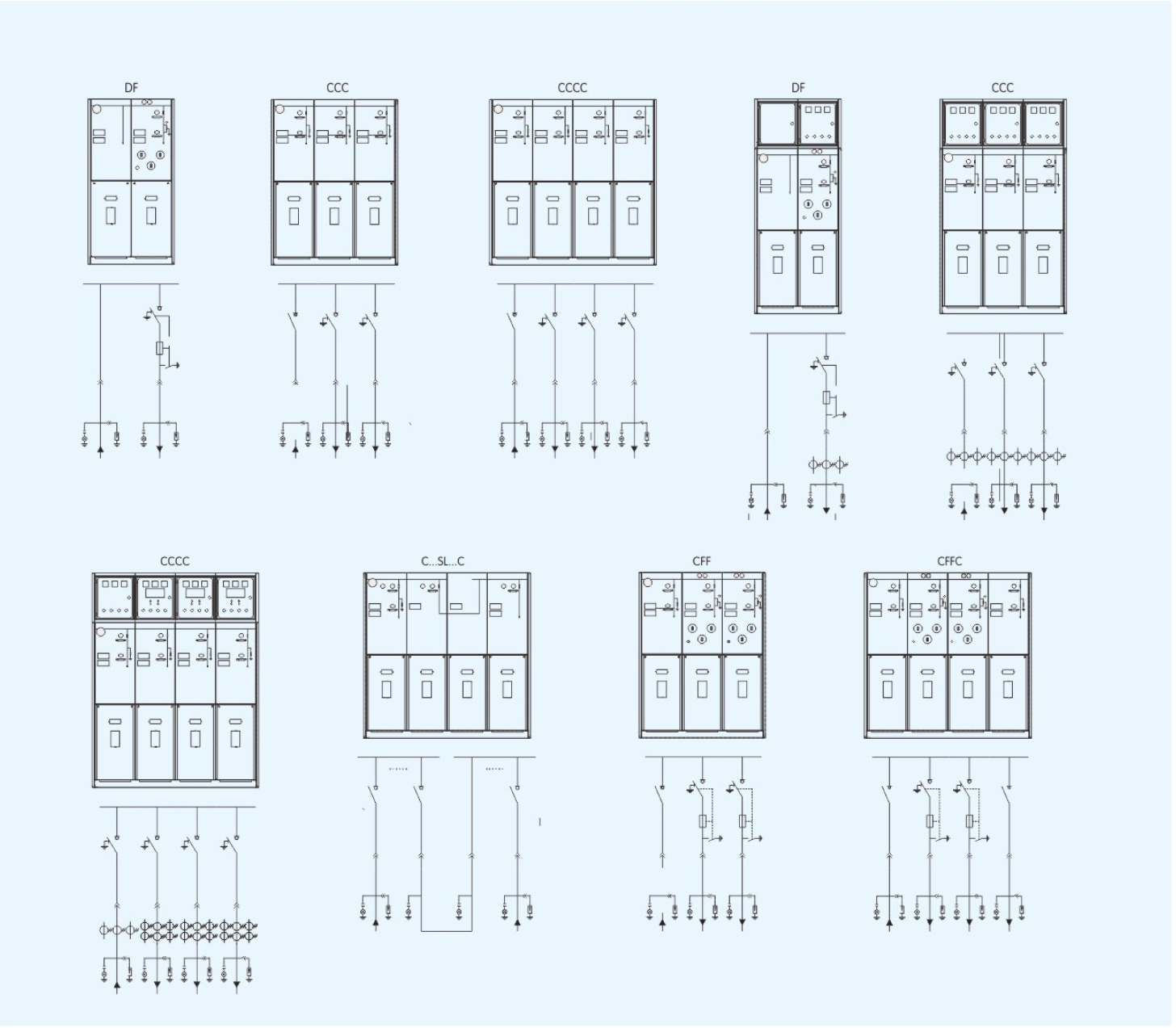

Diagrama de infraestructura

23

Datos técnicos

NO.ArtículoUnidadUnidad de interruptor de cargaUnidad de aparato combinadoUnidad de disyuntor
1Tensión nominalkV242424
2Clasificado  frecuenciaHz505050
3Corriente nominalA63080 (dependiendo de la corriente del fusible)630
4Nivel de aislamiento nominalVoltaje soportado de frecuencia eléctrica de 1 minuto

Fase a fase,

fase-tierra

kV656565
contactos abiertos797979
Circuito de contactos abiertos222
Tensión soportada de impulso de iluminación

Fase a fase,

fase-tierra

125125125
contactos abiertos145145145
5Corriente nominal soportada de corta duraciónka/s25/4-25/4
6Corriente nominal máxima soportadaka63-63
7Corriente nominal de cierre de cortocircuitoka63Limitado por fusible de alto voltaje63
8Corriente nominal de corte en cortocircuitoka-Limitado por fusible de alto voltaje25
9Corriente de transferencia nominalA-1200-
10Corriente nominal de corte de carga activaA630--
11Corriente de ruptura nominal de anillo cerradoA630-630
12Mecánico          vidaInterruptor de carga/disyuntorVeces5.0005.00010.000
Seccionador de desconexión/seccionador de tierra3.0003.0003.000
13Resistencia de bucleµΩ≤150-≤150
14Presión de carga nominal (presión manométrica a 20 ℃)MPa0.040.040.04
15Tasa relativa anual de fuga de gasAnual≤0,01%≤0,01%≤0,01%
16Grado de protecciónCuerpo del gabinete
IP4XIP4XIP4X
Caja de gasolina
IP67IP67IP67
