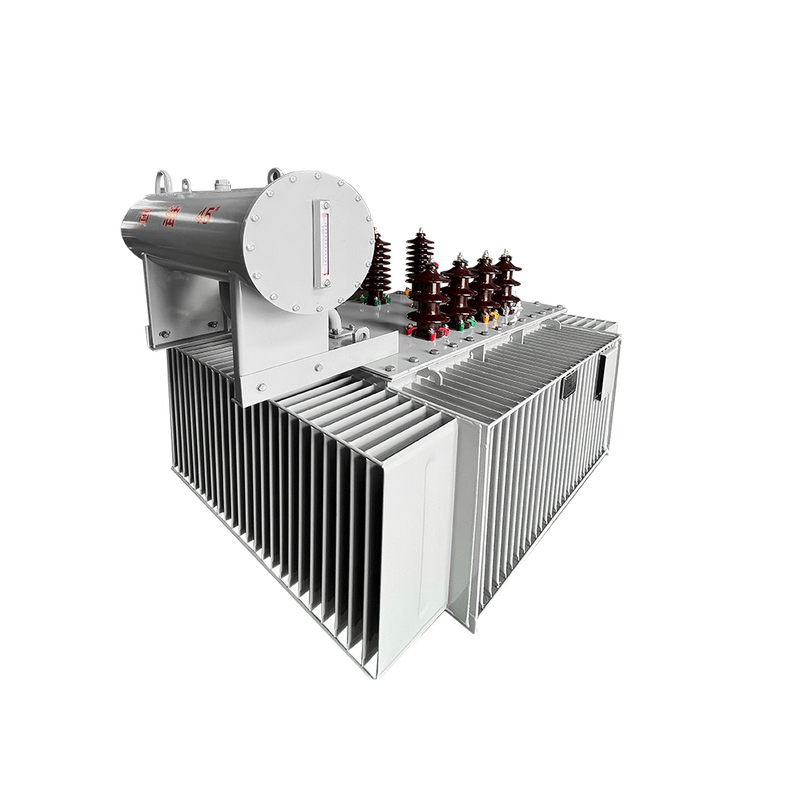

Transformador sumergido en aceite de media tensión y ahorro de energía para energía

El transformador sumergido en aceite serie S11 es un transformador de potencia de alta eficiencia y ahorro de energía diseñado específicamente para satisfacer las demandas de aplicaciones de media tensión. Con una estructura completamente sellada, se utiliza principalmente en sistemas de transmisión y distribución de energía de 10 kV y 50 Hz, lo que garantiza un rendimiento confiable en diversos entornos. El transformador emplea tecnologías avanzadas y materiales de primera calidad en su construcción, lo que resulta en una pérdida mínima de energía, bajos niveles de ruido y una eficiencia excepcional. Estas características no sólo mejoran el rendimiento operativo sino que también reducen significativamente los requisitos de mantenimiento, lo que lleva a menores costos operativos. Además, el diseño respetuoso con el medio ambiente ayuda a minimizar la contaminación, lo que convierte al transformador de la serie S11 en una opción sostenible para soluciones energéticas modernas.

Cantidad:
Voltaje nominal:	6kV 12kV 24kV 35kV
Condensador calificado:	100kva 2500kva 3000kva
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
S11-M
Marca del producto:
Giantele
Voltaje nominal:
6/0,4kV-20/0,4kV
Moq:
1 pieza
Capacidad nominal:
30kVA-1600kVA
Fase:
Tres

Descripción general

El transformador sumergido en aceite serie S11 es un transformador de potencia de alta eficiencia y ahorro de energía diseñado con una estructura completamente sellada, utilizado principalmente en sistemas de transmisión y distribución de energía de 10 kV, 50 Hz. Es ampliamente aplicable para el suministro de energía e iluminación en áreas residenciales, calles comerciales, empresas industriales y mineras, así como en áreas rurales. Este transformador utiliza tecnologías y materiales avanzados en su diseño y fabricación para lograr objetivos de baja pérdida, bajo nivel de ruido y alta eficiencia, al tiempo que reduce los requisitos de mantenimiento y la contaminación ambiental.

Condiciones ambientales

Temperatura ambiente máxima: +40 ℃
Grado ambiental mínimo: -25 ℃
altitud: < 1000m
Humedad relativa media mensual máxima: 90% (20 ℃)
Ubicación de instalación: instalado en un lugar sin incendio, peligro de explosión, contaminación grave, corrosión química y violencia. vibración, interior o exterior.

Características del producto

Pérdidas reducidas: Utilizando láminas de acero al silicio de primera calidad y una estructura central optimizada, la serie S11 reduce drásticamente las pérdidas sin carga y con carga, lo que se manifiesta en importantes ahorros de energía.
Ruido minimizado: A través de una estructura central innovadora y una disposición de los devanados, junto con una tecnología avanzada de reducción de ruido, el ruido operativo se mitiga sustancialmente, lo que garantiza un entorno más silencioso para los usuarios.
Diseño completamente sellado: El diseño del tanque de aceite corrugado completamente sellado del transformador lo aísla del aire externo, evitando la contaminación del aceite y la entrada de humedad, mejorando así la resistencia del aislamiento y extendiendo su vida útil.
Eficiencia mejorada: La adopción de materiales de alto rendimiento y un diseño con visión de futuro no solo logra reducir las pérdidas sino que también promueve un funcionamiento eficiente, lo que lleva a un menor consumo de energía y costos operativos.
Robusta resistencia a cortocircuitos: Una configuración de devanado especialmente diseñada mejora la resistencia del transformador contra cortocircuitos, salvaguardando la estabilidad de la red eléctrica y la seguridad del sistema eléctrico.
Facilidad de mantenimiento: La construcción completamente sellada disminuye la necesidad de mantenimiento regular, mientras que el diseño bien pensado permite inspecciones y mantenimiento sencillos, agilizando el mantenimiento rutinario y la resolución de problemas.

Datos técnicos

Número de modelo	Capacidad nominal	Unirse a la etiqueta del grupo	Combinación de voltaje>(kV)			Pérdida sin carga	Pérdida de carga	Corriente sin carga	Impedancia de cortocircuito	Dimensiones (mm)			Peso (kg)		Indicador
	kVA	yyn0 o Dyn11	Alta tension	rango de golpeteo	Baja presión	W	W	%	%	L	W	H	Aceite	Peso	milímetros
T11-M-30	30		6 6.3 10 10.5 11	±5% o ±2×2,5%	0.4	100	600	2.3	4.0	740	665	875	74	283	400*500
T11-M-50	50					130	870	2.0	4.0	770	675	965	88	362	400*500
T11-M-63	63					150	1040	1.9	4.0	820	700	1020	112	442	450*500
T11-M-80	80					180	1250	1.9	4.0	835	705	1040	117	481	450*500
S11-M-100	100					200	1500	1.8	4.0	850	715	1055	122	520	450*500
T11-M-125	125					240	1800	1.7	4.0	1180	740	1115	154	667	500*500
S11-M-160	160					280	2200	1.6	4.0	1225	775	1175	176	788	500*500
S11-M-200	200					340	2600	1.5	4.0	1245	790	1195	193	898	500*500
S11-M-250	250					400	3050	1.4	4.0	1340	880	1230	209	1027	550*500
S11-M-315	315					480	3650	1.4	4.0	1425	935	1260	234	1177	550*500
S11-M-400	400					570	4300	1.3	4.0	1470	955	1330	265	1399	550*600
S11-M-500	500					680	5100	1.2	4.0	1490	960	1405	283	1576	550*600
S11-M-630	630					810	6200	1.1	4.5	1585	1030	1370	317	1771	660*660
S11-M-800	800					980	7500	1.0	4.5	1675	1090	1480	366	2128	660*820
S11-M-1000	1000					1150	10300	1.0	4.5	1775	1175	1530	402	2379	660*820
S11-M-1250	1250					1360	12800	0.9	4.5	1965	1155	1700	542	3023	820*820
S11-M-1600	1600					1460	14500	0.8	4.5	2055	1210	1800	616	3591	820*820

Número de modelo	Capacidad nominal	Unirse a la etiqueta del grupo	Combinación de voltaje (kV)			Pérdida sin carga	Pérdida de carga	Corriente sin carga	Impedancia de cortocircuito	Número de modelo	Capacidad nominal	Unirse a la etiqueta del grupo	Combinación de voltaje (kV)			Pérdida sin carga	Pérdida de carga	Corriente sin carga	Impedancia de cortocircuito
	kVA	Dyn11	Alta tension	rango de golpeteo	Baja presión	W	W	%	%		kVA	Dyn11	Alta tension	rango de golpeteo	Baja presión	W	W	%	%
T11-M-30	30		20	±5% o ±2×2,5%	0.4	90	660	2.1	5.5	S11-M-315	315		20	±5% o ±2×2,5%	0.4	480	4010	1.1	5.5
T11-M-50	50					130	960	2.0	5.5	S11-M-400	400					570	4730	1.0	5.5
T11-M-63	63					150	1145	1.9	5.5	S11-M-500	500					680	5660	1.0	5.5
T11-M-80	80					180	1370	1.8	5.5	S11-M-630	630					810	6820	0.9	6.0
S11-M-100	100					200	1650	1.6	5.5	S11-M-800	800					980	8250	0.8	6.0
T11-M-125	125					240	1980	1.5	5.5	S11-M-1000	1000					1150	11330	0.7	6.0
S11-M-160	160					290	2420	1.4	5.5	S11-M-1250	1250					1350	13200	0.7	6.0
S11-M-200	200					330	2860	1.3	5.5	S11-M-1600	1600					1630	15950	0.6	6.0
S11-M-250	250					400	3350	1.5	5.5

Nota: El transformador de 20KV puede funcionar según los requisitos del cliente, la prueba de alto voltaje puede producir una conexión de doble voltaje, el extremo de entrada del transformador puede ser fácilmente convertido de acuerdo con la diferencia de los dos voltajes del orificio neto 2OKV y 1OKV utilizando el interruptor de transferencia.
