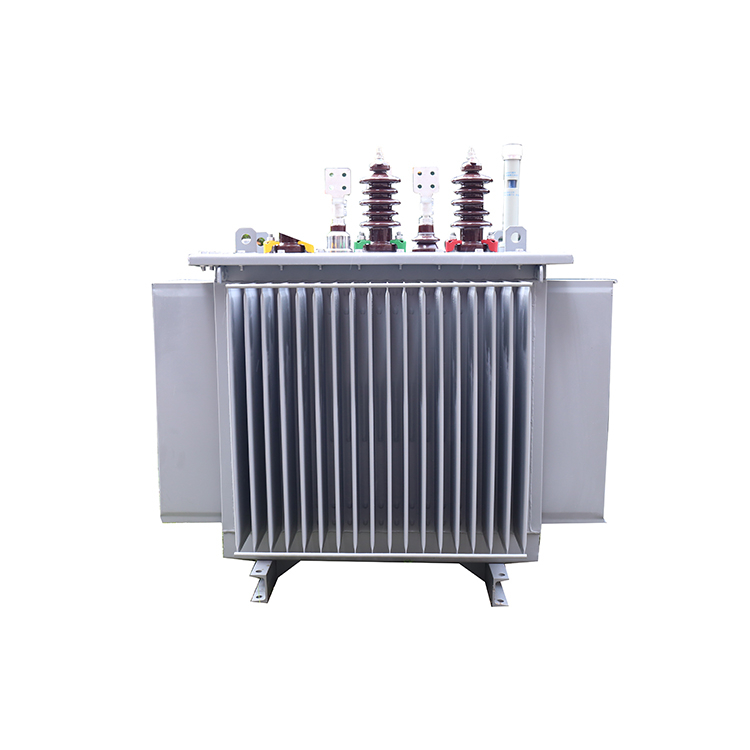

Transformador de aceite industrial trifásico de distribución 33kV

Certificado: ISO CCC IEC
Temperatura ambiente: -40 ~ 40 ℃


Metetalización de enfriamiento: enfriamiento de aceite


Altura de la instalación: no más de 1000m
Voltaje nominal:
Condensador calificado:
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • S11-M

  • Zhegui Electric

  • 6-35kv

  • 50 / 60Hz

  • 1 pieza

  • Ofrecido

  • 100kVA-3000KVA

1

Visión general


  • S11-M 10KV-35KV Series Los transformadores de distribución de aceite sumergido completamente sellados cumplen con los estándares IEC IEEE.

  • El núcleo de hierro está hecho de obleas de silicio enrollado en frío de alta calidad, con una inglesa completa y una estructura de punción, y la bobina está hecha de cobre libre de oxígeno de alta calidad.

  • Adopta tanque de aceite del radiador de tipo de aleta o expansión corrugado.

  • Dado que no se necesita ningún conservador de aceite, la altura del transformador se reduce

  • Dado que el aceite del transformador no está en contacto con el aire, el envejecimiento del aceite se retrasa, lo que prolonga la vida útil del transformador.




11

Conditones de trabajo

1. Temperatura del aire ambiente: Temperatura más alta: + 40ºC Temperatura más baja: -15ºC (hasta -45ºC bajo tecnología especial).

2. Altitud: 2500m (hasta 4000 m bajo tecnología especial).

3. Entorno de instalación gradiente <3 sin suciedad obvia y gas corrosivo o inflamable.

4. Asuntos que necesitan atención: si las condiciones de funcionamiento exceden las condiciones normales, comuníquese con el departamento técnico de nuestra empresa.



Tipos de significado

S 11 M - () / 11-20
tres fases Código de nivel de rendimiento Completamente sellado

Capacidad nominal

(KVA)

Grado de voltaje

(kv)







Manga de cerámica aislada

Excelente aislamiento AbilitVexpectivamente evita efectivamente la requedown, el terminal de alto voltaje, reduce el daño y la deformación del cable, presione la línea no firmemente

S11-M 2 (6)

Cores de placa de acero de silicona.

El núcleo de hierro hecho de una nueva hoja de acero SILI COR enrollada en frío puede ahorrar energía, reducir el ruido, la corrosión del esquimal y Effestivelv reducir la pérdida sin carga.

src = http ___ www.cnstedu.cn_uploads_article_20181030 _ 15408897235 50195.jpg & consulte=http ___ www.cnstedu

Bobina de cobre puro

Buena conductividad, operación estable, mejorada capacidad de sobrecarga, baja pérdida de línea, no fácil de oxidar, transformada prolongada IFE

主主 -05

Fregadero de calor de alta eficiencia

La hoja corrugada o el radiador de chip se utiliza para aumentar la capacidad de sobrecarga de Ransformer

S11-M 2 (5)



Tamaño del producto descripti

1

Parámetros técnicos principales

Nominal
capacidad
Voltaje
combinación
Entrar
grupo
Pérdida
(kw)
Sin carga
Actual
Cortocircuito
impedancia
Peso
(kg)
(KVA)Alto voltaje
(Kv)
Alta presión
gama
Baja tensión
(Kv)
etiquetasin cargacarga(%)(%)Pesado
petróleo
Total
peso
30
6.3
6.6
10
10.5
11
± 5%
± 2 × 2.5%
0.4Yyn0
Dyn11
0.10.63 / 0.601.5475295
500.130.91 / 0.871.388395
630.151.09 / 1.041.295420
800.181.31 / 1.251.2103480
1000.21.58 / 1.501.1115540
1250.241.89 / 1.801.1130645
1600.282.31 / 2.201145740
2000.342.73 / 2.601175885
2500.43.20 / 3.050.91951010
3150.483.83 / 3.650.92301205
4000.574.52 / 4.300.82551375
5000.685.41 / 5.150.82851620
6300.816.20.64.53501960
8000.987.50.64052310
10001.1510.30.64901690
13501.36120.45503315
16001.6414.50.46253795
