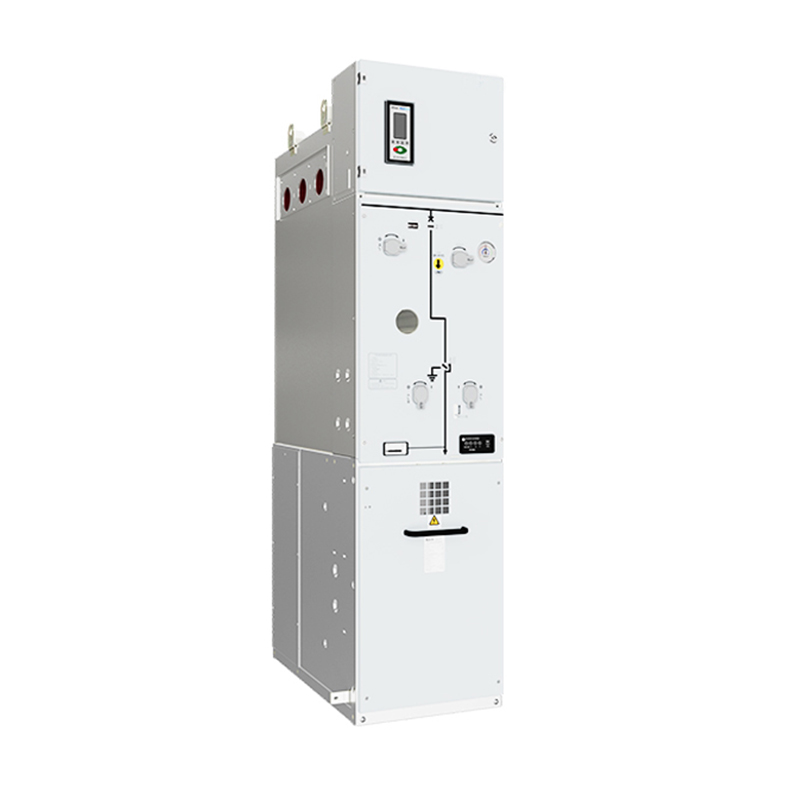

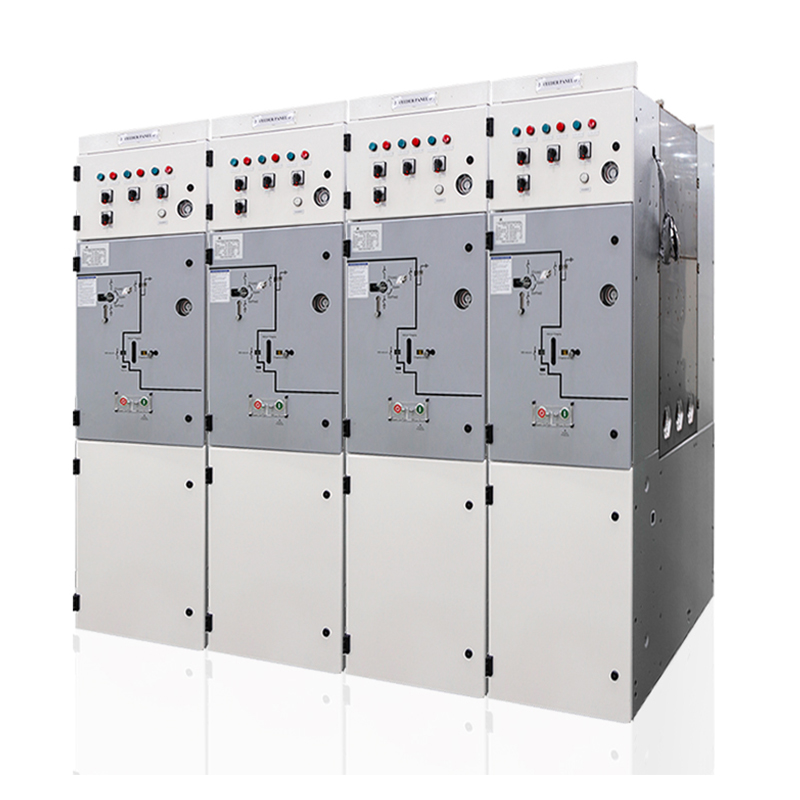

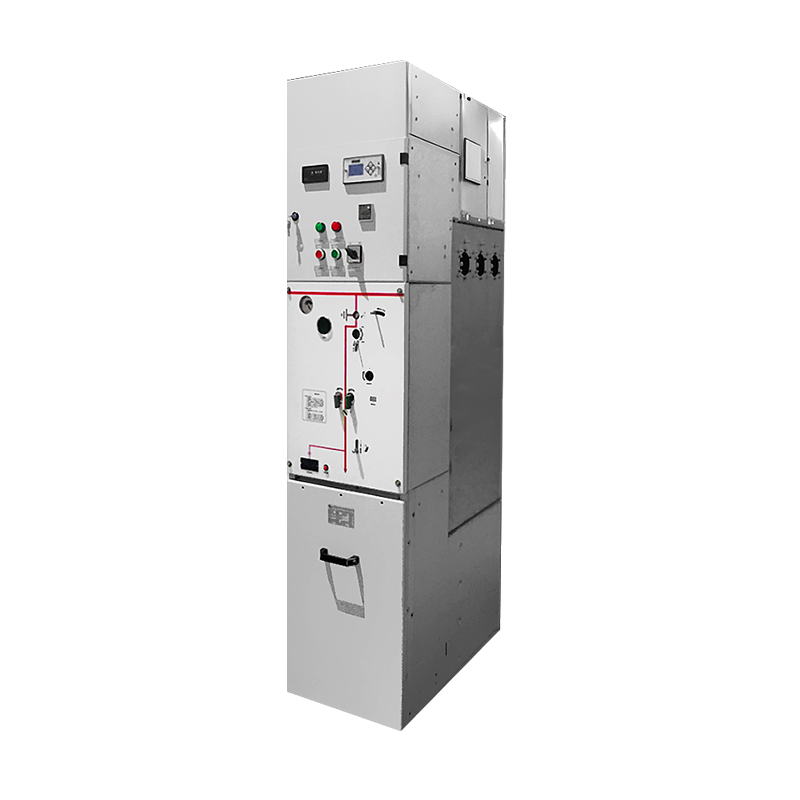

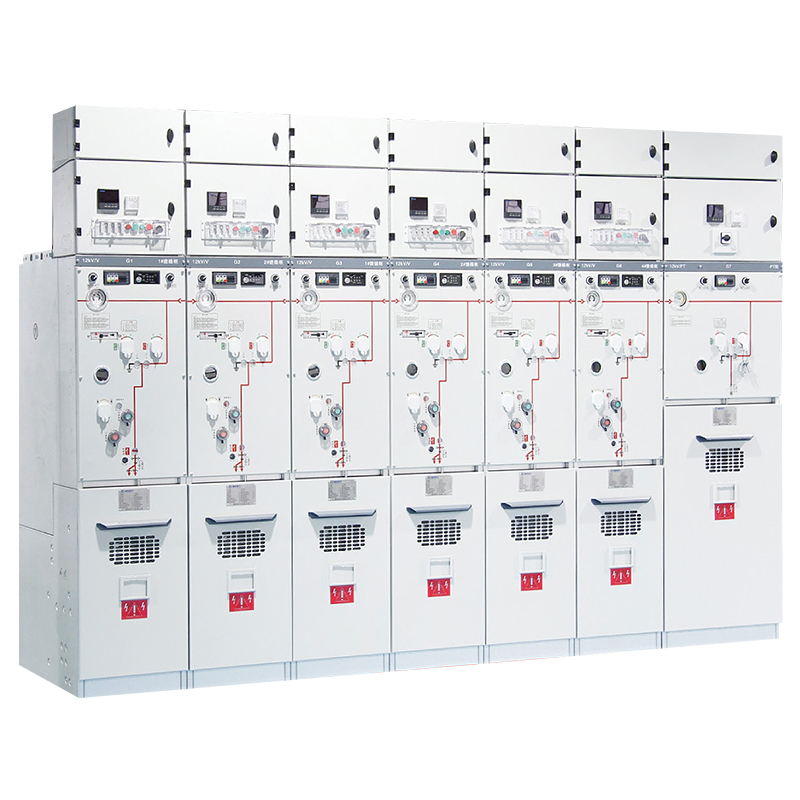

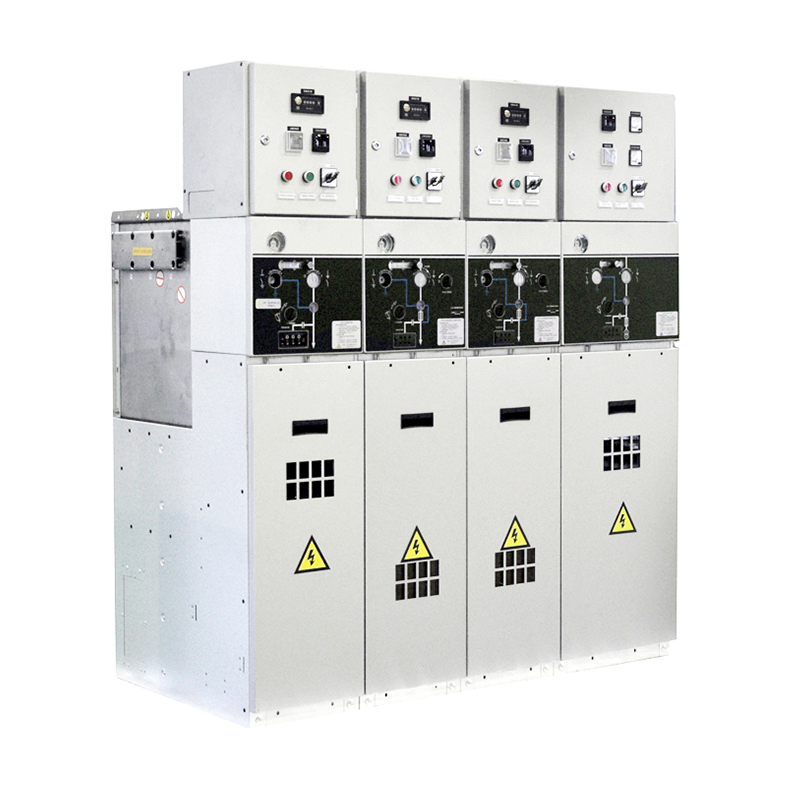

Descripción general
La aparejo de interruptores aislados de aire (AIS) utiliza aire ambiental como medio de aislamiento primario para componentes eléctricos en redes de distribución de energía de voltaje medio (1–52 kV). A diferencia de los sistemas aislados de gas SF₆, AIS elimina los potentes gases de efecto invernadero, cortando las huellas de carbono al tiempo que ofrece un rendimiento robusto. Su construcción modular y de diseño abierto garantiza un fácil mantenimiento, cumplimiento de los mandatos globales de descarbonización (por ejemplo, prohibiciones de gas F de la UE) y la resiliencia en entornos duros.
Características del producto
Cuenta con un recinto de acero inoxidable de 2,5 mm de espesor con costuras soldadas láser para sellado hermético e integridad mecánica excepcional.
Ofrece resistencia a la corrosión superior y protección ambiental con clasificación IP67 contra el polvo y la entrada líquida.
Incorpora un diafragma de ruptura de presión para evitar la ruptura del tanque durante los eventos anormales de presurización de gases.
Todos los componentes vivos están totalmente encerrados dentro de la cámara de gas, lo que garantiza la operación minimizada de mantenimiento mientras se mantiene dimensiones compactas.
El circuito principal integra un interruptor de descanso de carga de tres posiciones (hacer, romper, tierra) combinado con un interruptor de vacío, una configuración probada en el campo optimizada para los requisitos operativos modernos de la red.
Utiliza aire seco de clase 0 (de origen externamente) o ** ≥99.99% de nitrógeno de pureza ** según los estándares IEC 60085.
La fuga plantea un impacto ambiental cero y no requiere procedimientos de recuperación de gas.
Emplea una filosofía de diseño modular, que permite la configuración flexible de unidades funcionales a través de conectores de barra colectora especializados.
Acomoda los esquemas de distribución de energía regionalmente diversos y complejos de China con la máxima versatilidad.
El panel de control presenta un sistema de enclavamiento mecánico de cinco safeguardes con lógica preinstalada.
Se requiere un cumplimiento estricto a las secuencias operativas según las instrucciones, ofreciendo una seguridad operativa incomparable y la conveniencia del usuario.
Desafío: el envejecimiento SF₆ Switchar Fuge Gas tóxico, violando las regulaciones F-Gas (UE 517/2014) e inflar los costos del ciclo de vida.
Ais papel:
Elimina todo el potencial de calentamiento global SF₆ → Zero (GWP) vs. SF₆ (GWP = 23,500 × CO₂).
Costos de mantenimiento de corte en un 25–40% (sin monitoreo/recuperación de gas).
Acelera las actualizaciones de la cuadrícula con diseños modulares optimizados en el espacio.
Desafío: ubicaciones remotas que requieren engranajes confiables y de bajo mantenimiento resistente a los cambios de humedad/temperatura.
Ais papel:
Previene la degradación del rendimiento en climas costeros/desérticos (aislamiento del aire inmune a la condensación).
Evita las fugas de SF₆ que desencadenan sanciones ambientales (EPA/FERC).
Aumenta el cumplimiento de ESG para el informe de emisiones de alcance 3.
Desafío: pisos de fábrica polvoriento/húmedo donde SF₆ filtra explosiones de riesgo o exposición tóxica.
Ais papel:
Diseño de toxicidad cero → Operación segura cerca de trabajadores/equipos.
Resisten contaminación (recintos con clasificación IP4X para polvo/agua).
Reduce el tiempo de inactividad no planificado en un 30% a través de bahías modulares accesibles.
Desafío: mandatos de sostenibilidad estrictos y tolerancia cero para fugas de gas cerca de los servidores.
Ais papel:
La topología gratuita de SF₆ se alinea con las promesas corporativas netas cero (por ejemplo, Google/Microsoft).
Mitiga los riesgos de fuego/explosión de SF₆ presurizado (crítico para el cumplimiento de SLA de tiempo de actividad).
Reduce las cargas de enfriamiento versus gabinetes SF₆ atrapados por calor.
Desafío: atmósferas explosivas o espacios confinados donde SF₆ fugas en peligro al personal.
Ais papel:
El diseño no presurizado elimina los riesgos de ruptura (ATEX/IECEX certificados).
Opera perfectamente a -40 ° C a +50 ° C (SF₆ licúa por debajo de -30 ° C).
Simplifica la eliminación (100% de acero reciclable/aluminio frente a la limpieza SF₆ tóxica).
Descripción general
La aparejo de interruptores aislados de aire (AIS) utiliza aire ambiental como medio de aislamiento primario para componentes eléctricos en redes de distribución de energía de voltaje medio (1–52 kV). A diferencia de los sistemas aislados de gas SF₆, AIS elimina los potentes gases de efecto invernadero, cortando las huellas de carbono al tiempo que ofrece un rendimiento robusto. Su construcción modular y de diseño abierto garantiza un fácil mantenimiento, cumplimiento de los mandatos globales de descarbonización (por ejemplo, prohibiciones de gas F de la UE) y la resiliencia en entornos duros.
Características del producto
Cuenta con un recinto de acero inoxidable de 2,5 mm de espesor con costuras soldadas láser para sellado hermético e integridad mecánica excepcional.
Ofrece resistencia a la corrosión superior y protección ambiental con clasificación IP67 contra el polvo y la entrada líquida.
Incorpora un diafragma de ruptura de presión para evitar la ruptura del tanque durante los eventos anormales de presurización de gases.
Todos los componentes vivos están totalmente encerrados dentro de la cámara de gas, lo que garantiza la operación minimizada de mantenimiento mientras se mantiene dimensiones compactas.
El circuito principal integra un interruptor de descanso de carga de tres posiciones (hacer, romper, tierra) combinado con un interruptor de vacío, una configuración probada en el campo optimizada para los requisitos operativos modernos de la red.
Utiliza aire seco de clase 0 (de origen externamente) o ** ≥99.99% de nitrógeno de pureza ** según los estándares IEC 60085.
La fuga plantea un impacto ambiental cero y no requiere procedimientos de recuperación de gas.
Emplea una filosofía de diseño modular, que permite la configuración flexible de unidades funcionales a través de conectores de barra colectora especializados.
Acomoda los esquemas de distribución de energía regionalmente diversos y complejos de China con la máxima versatilidad.
El panel de control presenta un sistema de enclavamiento mecánico de cinco safeguardes con lógica preinstalada.
Se requiere un cumplimiento estricto a las secuencias operativas según las instrucciones, ofreciendo una seguridad operativa incomparable y la conveniencia del usuario.
Desafío: el envejecimiento SF₆ Switchar Fuge Gas tóxico, violando las regulaciones F-Gas (UE 517/2014) e inflar los costos del ciclo de vida.
Ais papel:
Elimina todo el potencial de calentamiento global SF₆ → Zero (GWP) vs. SF₆ (GWP = 23,500 × CO₂).
Costos de mantenimiento de corte en un 25–40% (sin monitoreo/recuperación de gas).
Acelera las actualizaciones de la cuadrícula con diseños modulares optimizados en el espacio.
Desafío: ubicaciones remotas que requieren engranajes confiables y de bajo mantenimiento resistente a los cambios de humedad/temperatura.
Ais papel:
Previene la degradación del rendimiento en climas costeros/desérticos (aislamiento del aire inmune a la condensación).
Evita las fugas de SF₆ que desencadenan sanciones ambientales (EPA/FERC).
Aumenta el cumplimiento de ESG para el informe de emisiones de alcance 3.
Desafío: pisos de fábrica polvoriento/húmedo donde SF₆ filtra explosiones de riesgo o exposición tóxica.
Ais papel:
Diseño de toxicidad cero → Operación segura cerca de trabajadores/equipos.
Resisten contaminación (recintos con clasificación IP4X para polvo/agua).
Reduce el tiempo de inactividad no planificado en un 30% a través de bahías modulares accesibles.
Desafío: mandatos de sostenibilidad estrictos y tolerancia cero para fugas de gas cerca de los servidores.
Ais papel:
La topología gratuita de SF₆ se alinea con las promesas corporativas netas cero (por ejemplo, Google/Microsoft).
Mitiga los riesgos de fuego/explosión de SF₆ presurizado (crítico para el cumplimiento de SLA de tiempo de actividad).
Reduce las cargas de enfriamiento versus gabinetes SF₆ atrapados por calor.
Desafío: atmósferas explosivas o espacios confinados donde SF₆ fugas en peligro al personal.
Ais papel:
El diseño no presurizado elimina los riesgos de ruptura (ATEX/IECEX certificados).
Opera perfectamente a -40 ° C a +50 ° C (SF₆ licúa por debajo de -30 ° C).
Simplifica la eliminación (100% de acero reciclable/aluminio frente a la limpieza SF₆ tóxica).
Parámetros técnicos principales (gabinete de interruptor de circuito) | ||||
Artículo | Unidad | Parámetro | ||
Voltaje nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a tierra, fase a fase | kV | 42 |
Ruptura de aislamiento | kV | 48 | ||
Voltaje de soporte de impulso de rayo (pico) | Fase a tierra, fase a fase | kV | 75 | |
Ruptura de aislamiento | kV | 85 | ||
Voltaje de resistencia de frecuencia de potencia de 1min (fase a tierra) del circuito auxiliar/de control | kV | 2 | ||
Corriente nominal | A | 630 | ||
Corriente de resistencia instantánea nominal (RMS) | Circuito principal /interruptor de tierra | ka | 45/4s | |
Circuito a tierra | ka | 21.7/4s | ||
Corriente de soporte máximo nominal | Circuito principal /interruptor de tierra | ka | 63 | |
Circuito a tierra | ka | 54.5 | ||
Corriente de cortocircuito con calificación Corriente y tiempos | KA/Tiempo | 25/30 | ||
Corriente de cierre de cortocircuito con calificación (pico) | ka | 63 | ||
Corriente de carga de carga de cable nominal | A | 25 | ||
Secuencia de operaciones nominal del interruptor de circuito | O-0.3S-C0.180S-Co | |||
Vida mecánica | Circuito/ interruptor de aislamiento | Time | 10000/3000 | |
Grado de protección | Recinto sellado | IP67 | ||
Caparazón | IP4X | |||
Presión de gas | Nivel de carga de gas nominal (20 ℃, presión de medidor) | MPA | 0.02 | |
Nivel de función de gas mínimo (20 ℃, presión de medidor) | MPA | 0 | ||
Rendimiento del sello | Tasa de fuga anual | %/Año | ≤0.05 |
Parámetros técnicos principales (carga de interruptores de carga) | ||||
Artículo | Unidad | Parámetro | ||
Voltaje nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a tierra, fase a fase | kV | 42 |
Ruptura de aislamiento | 48 | |||
Voltaje de soporte de impulso de rayo (pico) | Fase a tierra, fase a fase | kV | 75 | |
Ruptura de aislamiento | 85 | |||
Voltaje de resistencia de frecuencia de potencia de 1min (fase a tierra) del circuito auxiliar/de control | kV | 2 | ||
Corriente nominal | A | 630 | ||
Corriente de resistencia instantánea nominal (RMS) | Circuito principal /interruptor de tierra | ka | 25/4S | |
Circuito de tierra | ka | 21.7/4s | ||
Corriente de soporte máximo nominal | Circuito principal /interruptor de tierra | ka | 63 | |
Circuito de tierra | ka | 54.5 | ||
Corriente de cierre de cortocircuito con calificación (pico) | Interruptor de carga /interruptor de conexión a tierra | ka | 63 | |
Corriente de ruptura de carga activa clasificada | A | 630 | ||
Calma de la ruptura de circuito cerrado | A | 630 | ||
Corriente de ruptura de carga activa con calificación del 5% | A | 315 | ||
Corriente de carga de carga de cable nominal | A | 10 | ||
Tiempos de ruptura de carga activos con calificación | Time | 100 | ||
Ruptura actual | A/tiempo | 31.5/10 | ||
Circuito y corriente de carga de cable Rompiendo con falla a tierra | A/tiempo | 17.4/10 | ||
Vida mecánica | Interruptor de interruptores/aislamiento de Grcuit | Time | 10000/3000 | |
Grado de protección | Recinto sellado | IP67 | ||
Cambiar con carcasa | IP4X | |||
Presión de gas | Nivel de carga de gas nominal (20 ° C, presión de medidor) | MPA | 0.02 | |
Nivel de función de gas mínimo (20 ° C, presión de medidor) | MPA | 0 | ||
Rendimiento del sello | Tarifa anual | %/año | ≤0.05 |
Parámetros técnicos principales (gabinete de interruptor de circuito) | ||||
Artículo | Unidad | Parámetro | ||
Voltaje nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a tierra, fase a fase | kV | 42 |
Ruptura de aislamiento | kV | 48 | ||
Voltaje de soporte de impulso de rayo (pico) | Fase a tierra, fase a fase | kV | 75 | |
Ruptura de aislamiento | kV | 85 | ||
Voltaje de resistencia de frecuencia de potencia de 1min (fase a tierra) del circuito auxiliar/de control | kV | 2 | ||
Corriente nominal | A | 630 | ||
Corriente de resistencia instantánea nominal (RMS) | Circuito principal /interruptor de tierra | ka | 45/4s | |
Circuito a tierra | ka | 21.7/4s | ||
Corriente de soporte máximo nominal | Circuito principal /interruptor de tierra | ka | 63 | |
Circuito a tierra | ka | 54.5 | ||
Corriente de cortocircuito con calificación Corriente y tiempos | KA/Tiempo | 25/30 | ||
Corriente de cierre de cortocircuito con calificación (pico) | ka | 63 | ||
Corriente de carga de carga de cable nominal | A | 25 | ||
Secuencia de operaciones nominal del interruptor de circuito | O-0.3S-C0.180S-Co | |||
Vida mecánica | Circuito/ interruptor de aislamiento | Time | 10000/3000 | |
Grado de protección | Recinto sellado | IP67 | ||
Caparazón | IP4X | |||
Presión de gas | Nivel de carga de gas nominal (20 ℃, presión de medidor) | MPA | 0.02 | |
Nivel de función de gas mínimo (20 ℃, presión de medidor) | MPA | 0 | ||
Rendimiento del sello | Tasa de fuga anual | %/Año | ≤0.05 |
Parámetros técnicos principales (carga de interruptores de carga) | ||||
Artículo | Unidad | Parámetro | ||
Voltaje nominal | kV | 12 | ||
Frecuencia nominal | Hz | 50 | ||
Nivel de aislamiento nominal | 1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a tierra, fase a fase | kV | 42 |
Ruptura de aislamiento | 48 | |||
Voltaje de soporte de impulso de rayo (pico) | Fase a tierra, fase a fase | kV | 75 | |
Ruptura de aislamiento | 85 | |||
Voltaje de resistencia de frecuencia de potencia de 1min (fase a tierra) del circuito auxiliar/de control | kV | 2 | ||
Corriente nominal | A | 630 | ||
Corriente de resistencia instantánea nominal (RMS) | Circuito principal /interruptor de tierra | ka | 25/4S | |
Circuito de tierra | ka | 21.7/4s | ||
Corriente de soporte máximo nominal | Circuito principal /interruptor de tierra | ka | 63 | |
Circuito de tierra | ka | 54.5 | ||
Corriente de cierre de cortocircuito con calificación (pico) | Interruptor de carga /interruptor de conexión a tierra | ka | 63 | |
Corriente de ruptura de carga activa clasificada | A | 630 | ||
Calma de la ruptura de circuito cerrado | A | 630 | ||
Corriente de ruptura de carga activa con calificación del 5% | A | 315 | ||
Corriente de carga de carga de cable nominal | A | 10 | ||
Tiempos de ruptura de carga activos con calificación | Time | 100 | ||
Ruptura actual | A/tiempo | 31.5/10 | ||
Circuito y corriente de carga de cable Rompiendo con falla a tierra | A/tiempo | 17.4/10 | ||
Vida mecánica | Interruptor de interruptores/aislamiento de Grcuit | Time | 10000/3000 | |
Grado de protección | Recinto sellado | IP67 | ||
Cambiar con carcasa | IP4X | |||
Presión de gas | Nivel de carga de gas nominal (20 ° C, presión de medidor) | MPA | 0.02 | |
Nivel de función de gas mínimo (20 ° C, presión de medidor) | MPA | 0 | ||
Rendimiento del sello | Tarifa anual | %/año | ≤0.05 |

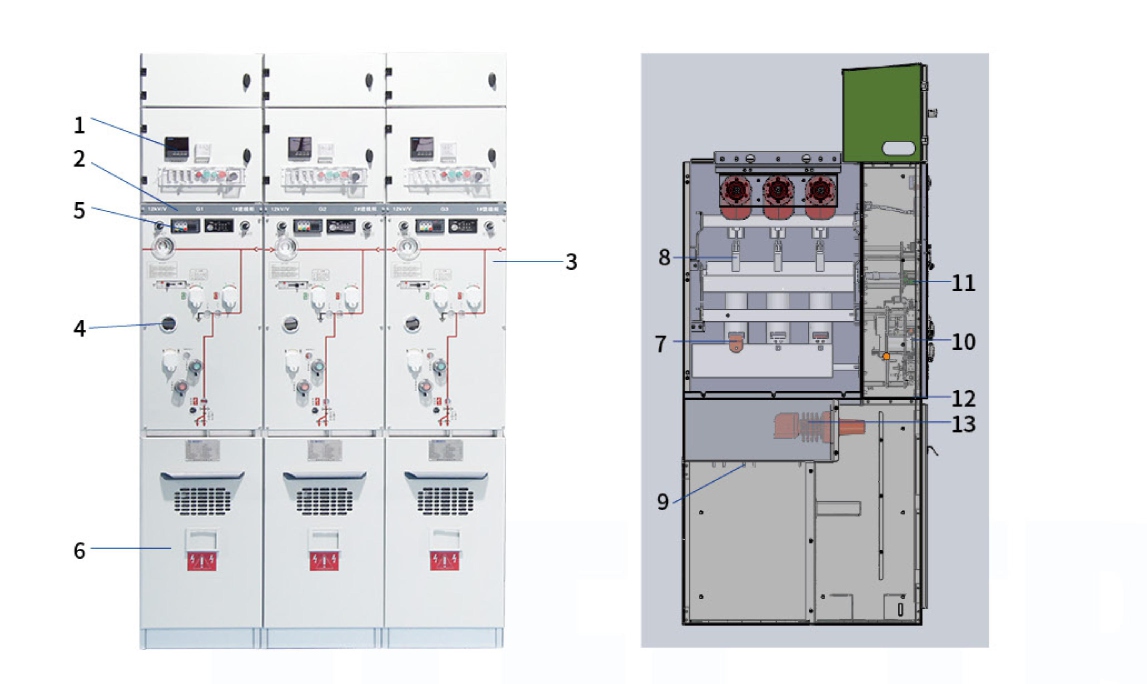

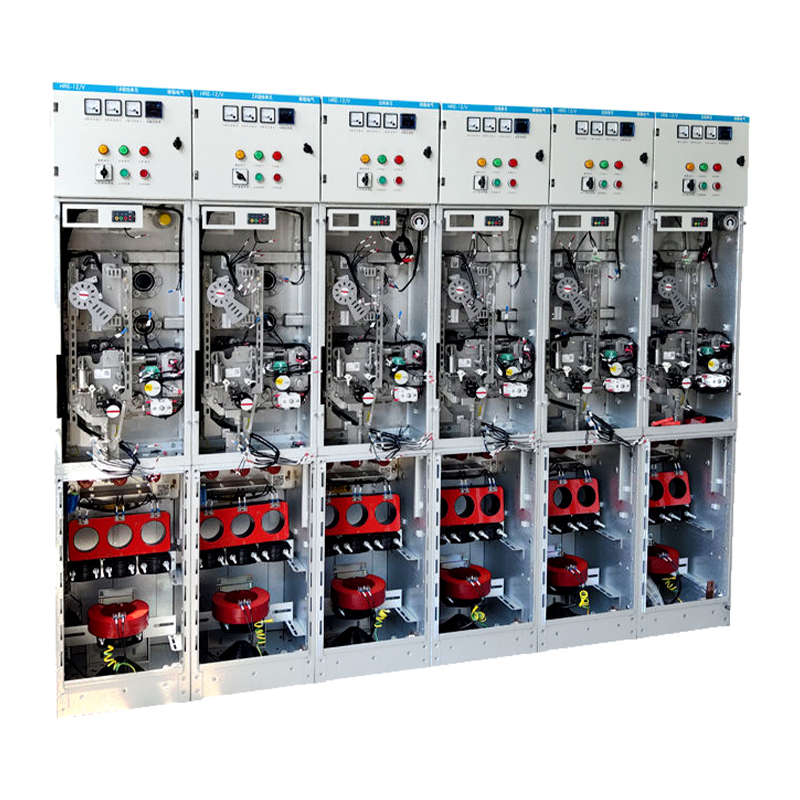

Diagrama de estructura del producto
1. Sala de instrumentos de voltaje bajo
2. Cejas
3. Sala de operaciones
4. Tubo de observación
5. Pantalla alimentada
6. sala de cables
7. Circuito de vacío/interruptor de carga
8. Aislamiento de tres estaciones/interruptor de puesta a tierra
9. Dispositivo de alivio de presión
10. Mecanismo de conmutación
11. Mecanismo de tres estaciones
12. Mecanismo de enclavamiento de cinco prevención
13. Conductos penetrantes de pared para líneas entrantes y salientes
Tamaño del gabinete
Tipo | W | H | D | |
C | Expansión superior | 420 mm | 1950 mm | 850 mm |
Expansión lateral | 420 mm | 2000 mm | ||
V | Expansión superior | 420 mm | 1950 mm | |
Expansión lateral | 420 mm | 2000 mm | ||
PT | Expansión superior | 600 mm | 1950 mm | |
Expansión lateral | 600 mm | 2000 mm | ||
D | Expansión superior | 420 mm | 1950 mm | |
Expansión lateral | 420 mm | 2000 mm |
Diagrama de estructura del producto
1. Sala de instrumentos de voltaje bajo
2. Cejas
3. Sala de operaciones
4. Tubo de observación
5. Pantalla alimentada
6. sala de cables
7. Circuito de vacío/interruptor de carga
8. Aislamiento de tres estaciones/interruptor de puesta a tierra
9. Dispositivo de alivio de presión
10. Mecanismo de conmutación
11. Mecanismo de tres estaciones
12. Mecanismo de enclavamiento de cinco prevención
13. Conductos penetrantes de pared para líneas entrantes y salientes
Tamaño del gabinete
Tipo | W | H | D | |
C | Expansión superior | 420 mm | 1950 mm | 850 mm |
Expansión lateral | 420 mm | 2000 mm | ||
V | Expansión superior | 420 mm | 1950 mm | |
Expansión lateral | 420 mm | 2000 mm | ||
PT | Expansión superior | 600 mm | 1950 mm | |
Expansión lateral | 600 mm | 2000 mm | ||
D | Expansión superior | 420 mm | 1950 mm | |
Expansión lateral | 420 mm | 2000 mm |
