Voltaje nominal: | |
---|---|
Corriente nominal: | |
Estado de Disponibilidad: | |
Gtxgn
Giantele
10kV/11kV/12kV
630a/1250a
50/60Hz
1 por ciento
IP67
Tres
2000/5000

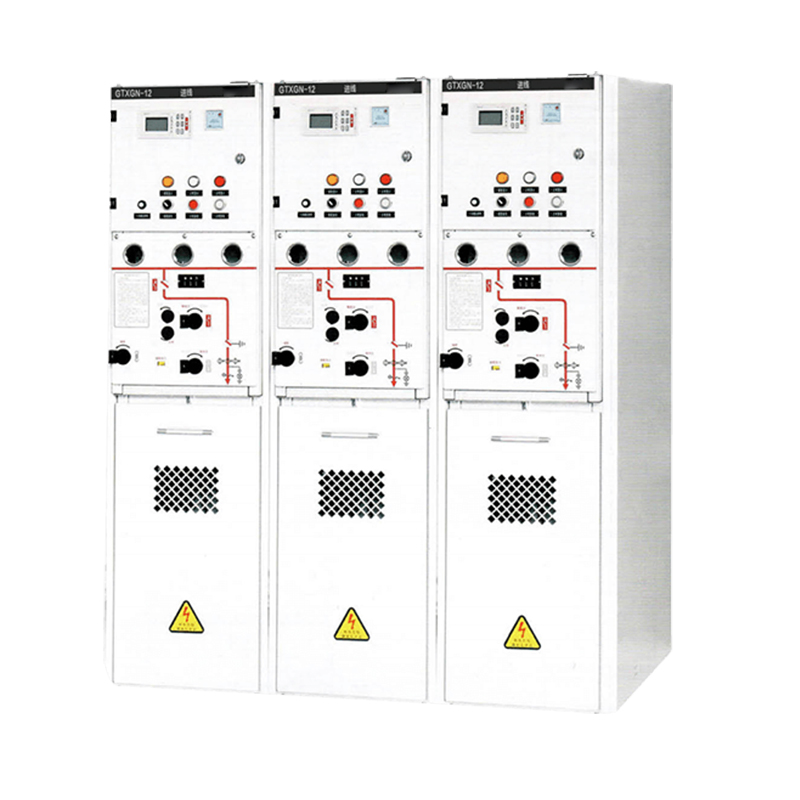

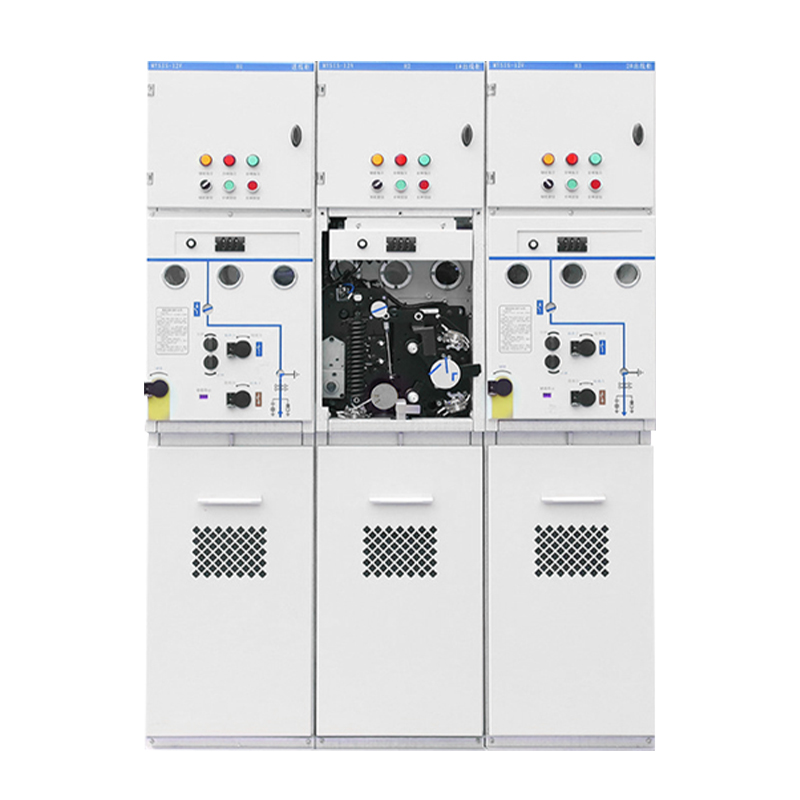

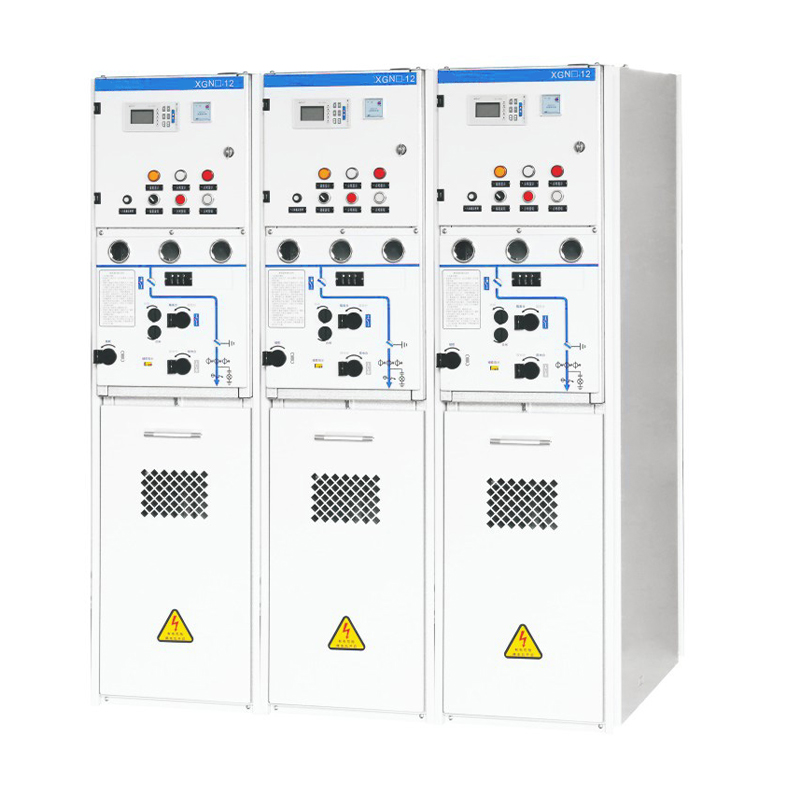

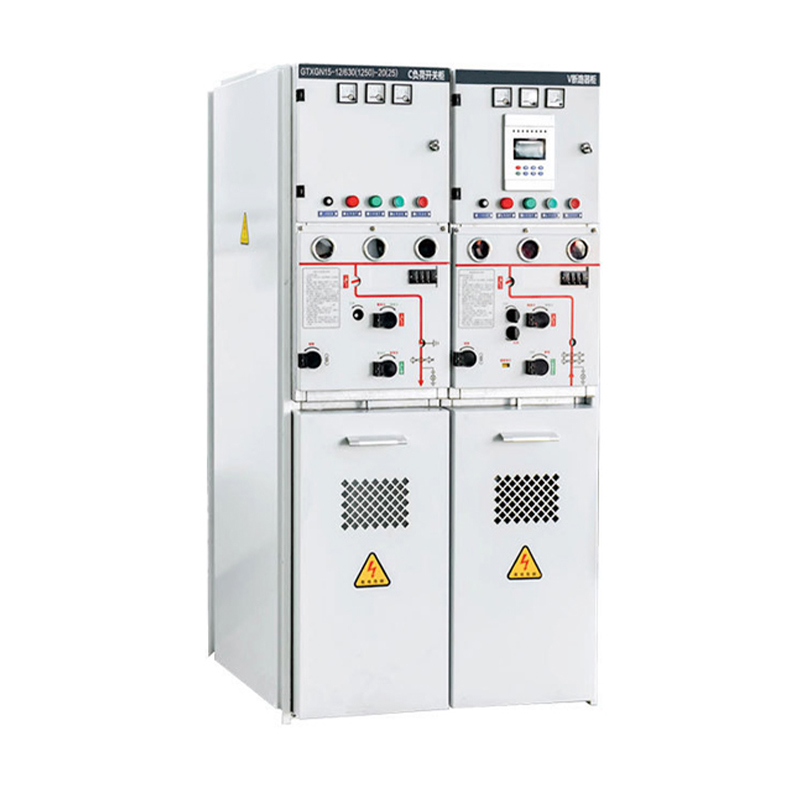

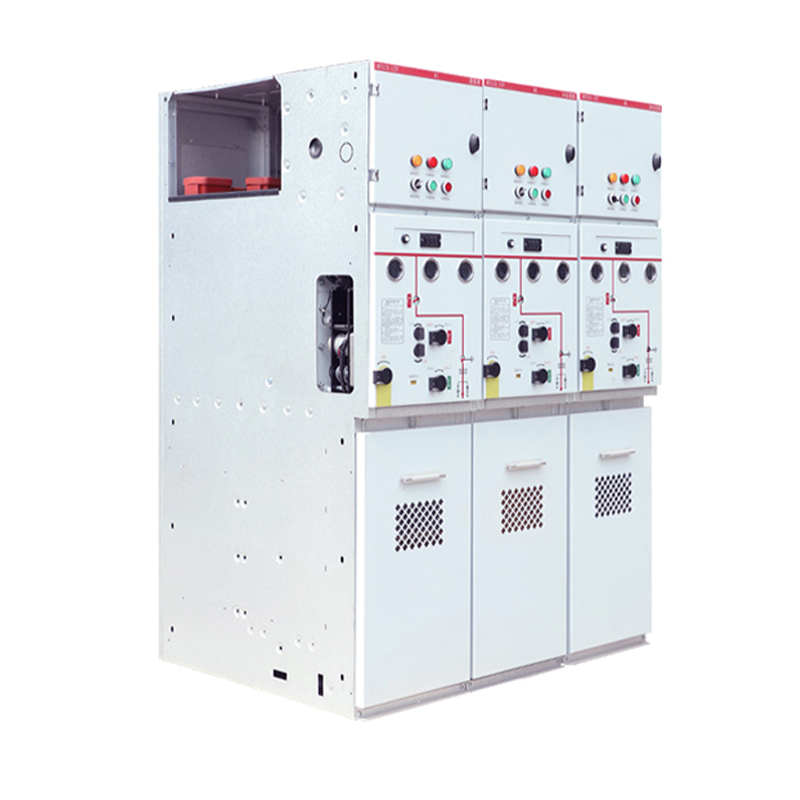

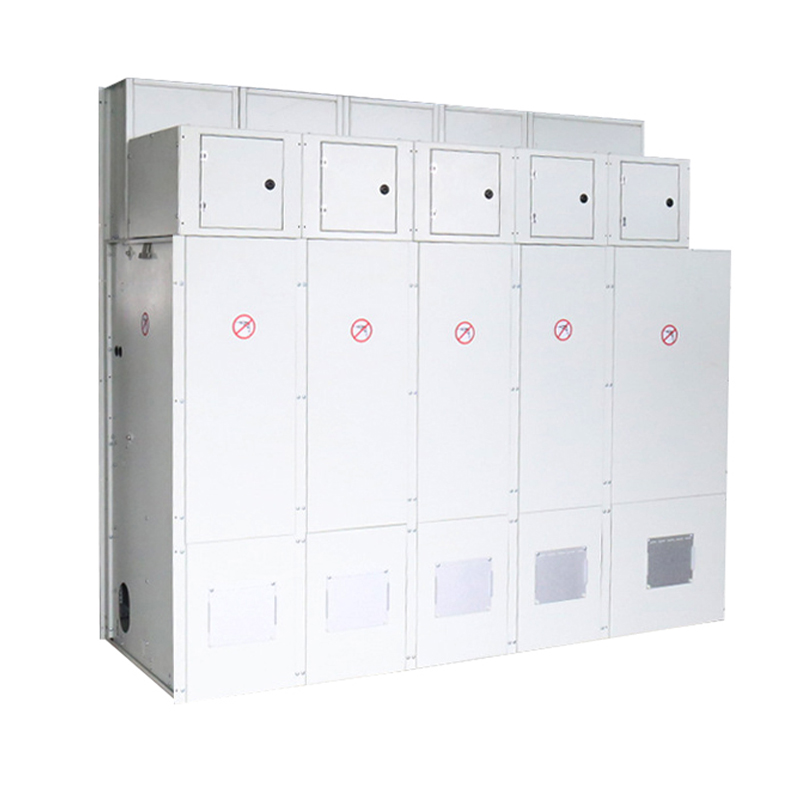

Descripción general
La tabla de interruptores de aislamiento sólido (SIS) reemplaza el aislamiento de gas tradicional con componentes de epoxi-resina, eliminando los gases de efecto invernadero al tiempo que ofrece un rendimiento superior en redes de 12 a 40 kV. Al incrustar piezas vivas en dieléctrico sólido sin mantenimiento, SIS logra dimensiones ultra compactas, inmunidad a contaminantes ambientales y> confiabilidad del ciclo de vida de 30 años. Cumple con los estándares IEC 62271, es la solución de referencia para la infraestructura de energía descarbonizante sin comprometer la seguridad o la eficiencia del espacio.
Características del producto
1. Sistema de aislamiento sellado herméticamente:
El interruptor de carga de alto voltaje y los componentes vivos están encapsulados dentro de los recintos de aislamiento de resina epoxi, logrando una operación completa sin gases.
La tecnología interruptor de vacío garantiza la extinción de arco confiable dentro de un diseño optimizado para el espacio.
El interruptor de carga integrado presenta un mecanismo de tres posiciones (fabricación de desglose) con funcionalidad de conexión a tierra.
La cuchilla para la tierra sirve de doble propósito como una barrera de aislamiento.
Las unidades admiten la expansión modular a través de bujes de aislamiento sólido de tres polos por circuito para la terminación del cable.
Las carcasas selladas de ingeniería (de grado de importación) aseguran la integridad hermética en las interfaces que abarian el mecanismo.
Los cilindros de bujes y aislamiento utilizan resina epoxi cicloalifática importada, fabricadas a través de la tecnología de gelificación de presión automatizada (APG).
Las mangas de goma de silicona proporcionan sellado de compresión entre los cilindros de aislamiento y los bujes de alto voltaje.
Cada circuito presenta mecanismos operativos dedicados montado en la parte delantera con enclavamientos mecánicos integrales.
Los mecanismos operados por resorte conducen tanto el interruptor de carga (operación manual/eléctrica) como al interruptor de conexión a tierra/aislamiento (solo manual).
Configurable con actuadores magnéticos permanentes (PMA):
Cierre/apertura eléctrica
Solo tropiezo manual (sin cierre manual)
Alternativa de mecanismo de operación de resorte:
Operación manual/eléctrica
Bloque de terminal previamente cableado para la integración de automatización de distribución
Desafío: Centros de ciudad con restricciones espaciales que necesitan equipo sin SF₆ para cumplir con los mandatos de calidad del aire (por ejemplo, London Lez).
SIS PAPER:
El diseño de gases cero elimina los informes/impuestos F-Gas (UE 517/2014).
40% de huella más pequeña vs. AIS permite instalaciones en sótanos/aparcamientos.
Las barreras sólidas con clasificación IP67 evitan los escasas de destellos en entornos contaminados/húmedos.
Desafío: objetivos de pue estrictos y tolerancia cero para fugas SF₆ cerca de las cargas de TI críticas.
SIS PAPER:
El aislamiento gratuito de SF₆ se alinea con los compromisos RE100 (Google/Amazon).
El epoxi resistente al fuego (con clasificación V0) elimina los riesgos de propagación de arco de arco.
-40 ° C a +65 ° C La operación garantiza la estabilidad en las microclimas de la granja del servidor.
Desafío: polvo conductivo/vapores corrosivos degradación de la tabla de interruptores convencionales.
SIS PAPER:
Los módulos sellados herméticamente bloquean las partículas de sal, sulfuro y metal.
Resiliencia sísmica (IEC 62271-3 Clase 2) para zonas pesadas de vibraciones.
No SF₆ Monitoreo de gas → 35% más bajo OPEX vs. GIS.
Desafío: spray de sal/100% de humedad que desencadena fallas de aislamiento.
SIS PAPER:
La encapsulación a prueba de corrosión sobrevive a las pruebas ISO 9227 de sales-mistas.
El diseño sin presurización evita explosiones en el nivel/altitud del mar.
Resistencia de choque/vibración para instalaciones solar/viento flotantes.
Desafío: Infraestructura vital que necesita equipo no tóxico a prueba de fuego.
SIS PAPER:
Descomposición de toxicidad cero (incluso durante fallas de arco).
Compatibilidad de ventilación limitada para implementaciones subterráneas.
La operación de enfriamiento pasiva elimina la dependencia de HVAC.
Descripción general
La tabla de interruptores de aislamiento sólido (SIS) reemplaza el aislamiento de gas tradicional con componentes de epoxi-resina, eliminando los gases de efecto invernadero al tiempo que ofrece un rendimiento superior en redes de 12 a 40 kV. Al incrustar piezas vivas en dieléctrico sólido sin mantenimiento, SIS logra dimensiones ultra compactas, inmunidad a contaminantes ambientales y> confiabilidad del ciclo de vida de 30 años. Cumple con los estándares IEC 62271, es la solución de referencia para la infraestructura de energía descarbonizante sin comprometer la seguridad o la eficiencia del espacio.
Características del producto
1. Sistema de aislamiento sellado herméticamente:
El interruptor de carga de alto voltaje y los componentes vivos están encapsulados dentro de los recintos de aislamiento de resina epoxi, logrando una operación completa sin gases.
La tecnología interruptor de vacío garantiza la extinción de arco confiable dentro de un diseño optimizado para el espacio.
El interruptor de carga integrado presenta un mecanismo de tres posiciones (fabricación de desglose) con funcionalidad de conexión a tierra.
La cuchilla para la tierra sirve de doble propósito como una barrera de aislamiento.
Las unidades admiten la expansión modular a través de bujes de aislamiento sólido de tres polos por circuito para la terminación del cable.
Las carcasas selladas de ingeniería (de grado de importación) aseguran la integridad hermética en las interfaces que abarian el mecanismo.
Los cilindros de bujes y aislamiento utilizan resina epoxi cicloalifática importada, fabricadas a través de la tecnología de gelificación de presión automatizada (APG).
Las mangas de goma de silicona proporcionan sellado de compresión entre los cilindros de aislamiento y los bujes de alto voltaje.
Cada circuito presenta mecanismos operativos dedicados montado en la parte delantera con enclavamientos mecánicos integrales.
Los mecanismos operados por resorte conducen tanto el interruptor de carga (operación manual/eléctrica) como al interruptor de conexión a tierra/aislamiento (solo manual).
Configurable con actuadores magnéticos permanentes (PMA):
Cierre/apertura eléctrica
Solo tropiezo manual (sin cierre manual)
Alternativa de mecanismo de operación de resorte:
Operación manual/eléctrica
Bloque de terminal previamente cableado para la integración de automatización de distribución
Desafío: Centros de ciudad con restricciones espaciales que necesitan equipo sin SF₆ para cumplir con los mandatos de calidad del aire (por ejemplo, London Lez).
SIS PAPER:
El diseño de gases cero elimina los informes/impuestos F-Gas (UE 517/2014).
40% de huella más pequeña vs. AIS permite instalaciones en sótanos/aparcamientos.
Las barreras sólidas con clasificación IP67 evitan los escasas de destellos en entornos contaminados/húmedos.
Desafío: objetivos de pue estrictos y tolerancia cero para fugas SF₆ cerca de las cargas de TI críticas.
SIS PAPER:
El aislamiento gratuito de SF₆ se alinea con los compromisos RE100 (Google/Amazon).
El epoxi resistente al fuego (con clasificación V0) elimina los riesgos de propagación de arco de arco.
-40 ° C a +65 ° C La operación garantiza la estabilidad en las microclimas de la granja del servidor.
Desafío: polvo conductivo/vapores corrosivos degradación de la tabla de interruptores convencionales.
SIS PAPER:
Los módulos sellados herméticamente bloquean las partículas de sal, sulfuro y metal.
Resiliencia sísmica (IEC 62271-3 Clase 2) para zonas pesadas de vibraciones.
No SF₆ Monitoreo de gas → 35% más bajo OPEX vs. GIS.
Desafío: spray de sal/100% de humedad que desencadena fallas de aislamiento.
SIS PAPER:
La encapsulación a prueba de corrosión sobrevive a las pruebas ISO 9227 de sales-mistas.
El diseño sin presurización evita explosiones en el nivel/altitud del mar.
Resistencia de choque/vibración para instalaciones solar/viento flotantes.
Desafío: Infraestructura vital que necesita equipo no tóxico a prueba de fuego.
SIS PAPER:
Descomposición de toxicidad cero (incluso durante fallas de arco).
Compatibilidad de ventilación limitada para implementaciones subterráneas.
La operación de enfriamiento pasiva elimina la dependencia de HVAC.
Artículo | Unidad | Datos | |
Voltaje nominal | KV | 12 | |
Corriente nominal | A | 630 | |
Corriente de resistencia a corto plazo (4s) | ka | 25 | |
Corriente de soporte máximo nominal | ka | 50 | |
Corriente de cierre de cortocircuito con calificación (pico) | ka | 50 | |
Corriente de ruptura de carga activa clasificada | A | 630 | |
Corriente de ruptura de bucle cerrado nominal | A | 630 | |
Corriente de carga de carga de cable nominal | A | 10 | |
Corriente de transferencia de ruptura nominal de electrodomésticos combinados | A | 3700 | |
1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a fase, fase-to-to-to-towround, ruptura de vacío | KV | 42 |
Ruptura de aislamiento | KV | 48 | |
Voltaje de soporte de impacto del rayo | Fase a fase, fase-to-to-to-towround, ruptura de vacío | kV | 75 |
Ruptura de aislamiento | KV | 85 | |
Vida mecánica | Cortacircuitos | Time | 10000 |
Cuchillo de aislamiento, cuchillo de puesta a tierra | Time | 3000 | |
Grado de protección | IP4X | ||
Grado de protección de la concha | IP4X | ||
Descarga parcial | ordenador personal | ≤20 (medido en 1.2ur) |
Capacidad potencial de transformador KVA | Modelo de fusible | Fusible calificada de corriente (a) | |
Clase de voltaje 12kV | Clase de voltaje 63kV | ||
100 | Xrnt-12kv | 10 | 16 |
125 | Xrnt-12kv | 10 | 20 |
160 | Xrnt-12kv | 16 | 20 |
200 | Xrnt-12kv | 20 | 25 |
250 | Xrnt-12kv | 25 | 31.5 |
315 | Xrnt-12kv | 31.5 | 40 |
400 | Xrnt-12kv | 40 | 50 |
500 | Xrnt-12kv | 50 | 63 |
630 | Xrnt-12kv | 63 | 80 |
800 | Xrnt-12kv | 80 | 100 |
1000 | Xrnt-12kv | 100 | 125 |
1250 | XRMT-12KV | 125 | - |
Artículo | Unidad | Datos | |
Voltaje nominal | KV | 12 | |
Corriente nominal | A | 630 | |
Corriente de resistencia a corto plazo (4s) | ka | 25 | |
Corriente de soporte máximo nominal | ka | 50 | |
Corriente de cierre de cortocircuito con calificación (pico) | ka | 50 | |
Corriente de ruptura de carga activa clasificada | A | 630 | |
Corriente de ruptura de bucle cerrado nominal | A | 630 | |
Corriente de carga de carga de cable nominal | A | 10 | |
Corriente de transferencia de ruptura nominal de electrodomésticos combinados | A | 3700 | |
1 minuto de voltaje de resistencia de frecuencia de potencia | Fase a fase, fase-to-to-to-towround, ruptura de vacío | KV | 42 |
Ruptura de aislamiento | KV | 48 | |
Voltaje de soporte de impacto del rayo | Fase a fase, fase-to-to-to-towround, ruptura de vacío | kV | 75 |
Ruptura de aislamiento | KV | 85 | |
Vida mecánica | Cortacircuitos | Time | 10000 |
Cuchillo de aislamiento, cuchillo de puesta a tierra | Time | 3000 | |
Grado de protección | IP4X | ||
Grado de protección de la concha | IP4X | ||
Descarga parcial | ordenador personal | ≤20 (medido en 1.2ur) |
Capacidad potencial de transformador KVA | Modelo de fusible | Fusible calificada de corriente (a) | |
Clase de voltaje 12kV | Clase de voltaje 63kV | ||
100 | Xrnt-12kv | 10 | 16 |
125 | Xrnt-12kv | 10 | 20 |
160 | Xrnt-12kv | 16 | 20 |
200 | Xrnt-12kv | 20 | 25 |
250 | Xrnt-12kv | 25 | 31.5 |
315 | Xrnt-12kv | 31.5 | 40 |
400 | Xrnt-12kv | 40 | 50 |
500 | Xrnt-12kv | 50 | 63 |
630 | Xrnt-12kv | 63 | 80 |
800 | Xrnt-12kv | 80 | 100 |
1000 | Xrnt-12kv | 100 | 125 |
1250 | XRMT-12KV | 125 | - |

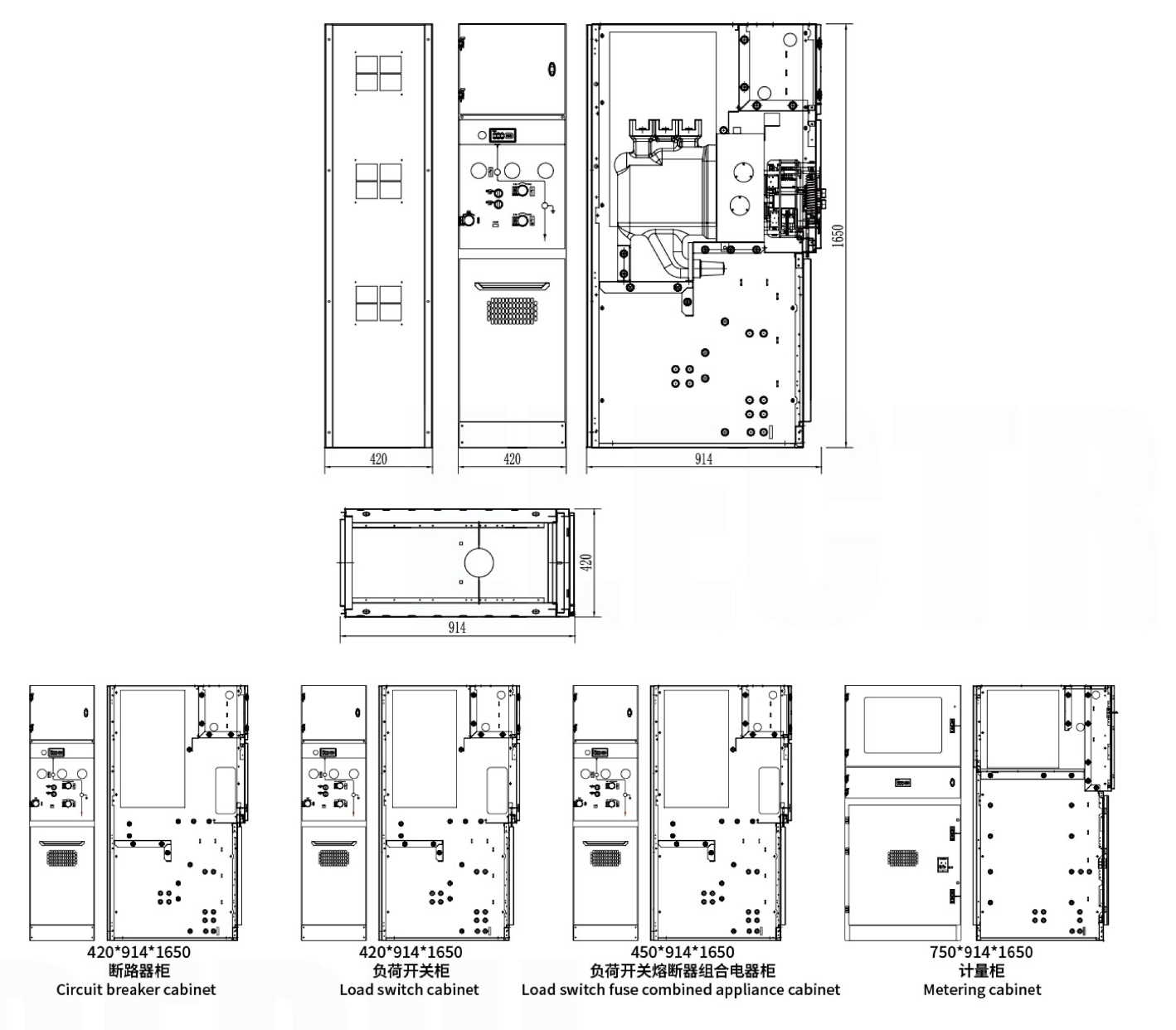

Diagrama de estructura del producto
Diagrama de estructura del producto
