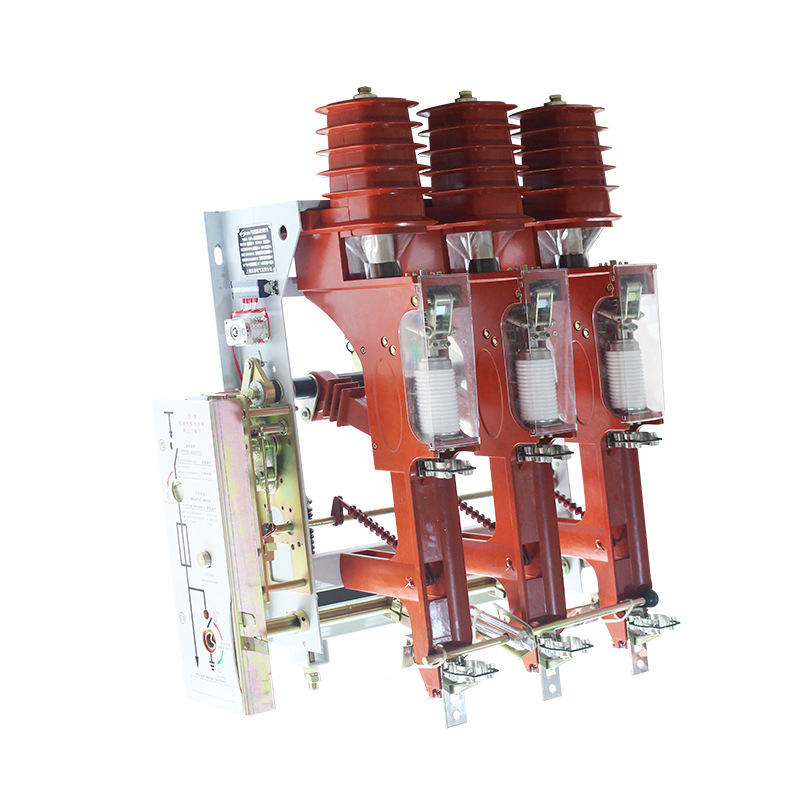

Apartamento eléctrico trifásico interior LBS

Origno de lugar: Zhejiang, China



Certificado: ISO CCC ICE



Vida mecánica: 2000 veces



Nivel de inmundicia: 2

Voltaje nominal:
Corriente nominal:
Frecuencia nominal:
Estado de Disponibilidad:
Cantidad:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Fzn25

  • Zhegui Electric

  • 12kv

  • 50Hz

  • 1 pieza

  • Ofrecido

  • Hasta 630A

1

Visión general

FKKN12A-12D / T630-20 COMBINACIÓN DE FUSIBLE DE CARGACIÓN PNEUMÁTICA DE LA CARGACIÓN PNEUMÁTICA DE ALTA VOLTAJE INTERIOR (en lo sucesivo, denominado interruptor de carga FKKN12A-12D) es un interruptor de menor voltaje de alta fase con voltaje nominal de 12 kV y frecuencia nominal de 50Hz, que se utiliza para el Separación y combinación de corriente de carga, corriente de circuito cerrado, transformador sin carga y corriente de carga de cable. Apague la corriente de cortocircuito. El interruptor de carga equipado con el interruptor de tierra puede soportar la corriente de cortocircuito. FKRN12A-12D / T125-31.5 Combinación de fusibles de carga de alto voltaje AC es un interruptor de alto voltaje interior combinado con el interruptor de carga FN12A-12D y el deporte LEJ-2 (XRNT-10) Fusible que limita la corriente de alto voltaje. Puede encender de manera confiable cualquier corriente hasta la corriente de cortocircuito, el interruptor de carga se enciende en la corriente de trabajo, el fusible enciende la corriente de cortocircuito y el fusible se convierte en cualquier sobrecorriente entre la corriente de trabajo y el corto corto. Corriente de circuito. Al mismo tiempo, el fusible apaga el interruptor de carga a través de su impernero.

11

Conditones de trabajo

1. Temperatura de Air: -25ºC ~ + 40ºC;

2.altitud: no más de 1000m;

3. Humedad solidaria: la media diaria no más del 95%, la media mensual no más del 90%.

4.Ear la intensidad: no más de 8 magnitudes;

5.Installación Lugar: Sin fuego, peligro de explosión, corrosión química y vibración violenta;

6. Gire a nivel: 2.

Tipos de significado

F K N 12a - 12
Interruptor de carga Medio aéreo interior Diseñar un
secuencia de números
Voltag nominal (KV)


Rompiendo la corriente de carga y cierre de la corriente de cortocircuito

Se utiliza para romper la corriente de carga, la corriente de circuito cerrado, el transformador sin carga y la corriente de carga del cable, la corriente de cortocircuito de cierre.


1

Puede soportar la corriente de cortocircuito

Equipado con interruptor de conexión a tierra El interruptor de carga puede soportar la corriente de cortocircuito.


2

Dispositivo de extinción de arco

Al abrir, el eje principal impulsa el pistón para comprimir el aire, lo que hace que el aire comprimido expulse de la boquilla a alta velocidad y soplee el arco.


3

Capacidad de alta ruptura fusible

Tiene la función del viaje de fase abierta, que puede cortar la corriente de cortocircuito y se usará como equipo de protección.


4

Tamaño del producto descripti

1E0965EF0B0B3C7CC54DA791C53A250

1. Bracket del gabinete 2. Desconector 3. Fusible 4. Tensión aislada Pole5. Bracket superior 6. Interruptor vacío 7. Contacto estático 8. Aislante9. Cuchillo de tierra 10. Cuchillo de conexión a tierra del resorte 11.Apertura de Spring12. El dispositivo de conducción de disparo 13. Poste de tensión aislada 14. Axle principal15.Ámbol 16. Ajuste del yugo 17. Mecanismo de manutención de primavera

Parámetros técnicos

No.proyectounidadesFKN12A-12DFKRN12A-12D
1El voltaje nominalKv1212
2Frecuencia nominalHz5050
3Corriente nominalA630125
4Nivel de aislamiento nominal1min Frecuencia de poderContra el suelo, faseKv4242
Tensión soportadaEl aislamiento de la fractura.Kv4848
Rayo de descarga resistenteContra el suelo, faseKv7575
voltaje (pico)El aislamiento de la fractura.Kv8585
5Interruptor de cargaKa20-
Interruptor de puesta a tierraKa2020
6Interruptor de cargaS4-
Interruptor de puesta a tierraS22
7Corriente de cierre de cortocircuito clasificado (pico)Ka50-
8Corriente de rupturaCorriente de ruptura de carga activaA630-
Corriente de ruptura cerradaA630-
5% de la corriente de carga activa actualA31.5-
Corriente de carga de cableA10-
Apague la capacidad del transformador sin cargaKVA12501250
9Corriente de corte de cortocircuito clasificado (fusible de limitación actual)Ka-31.5
10Corriente de transferencia clasificadaA-1200
11Vida mecánicaSiguiente20002000
12Impactor salidas de energíaJ-1 + 0.5
